HEIDENHAIN TNC 640 395
13.7 Compensar la inclinación de la pieza con el sist
ema de palpación

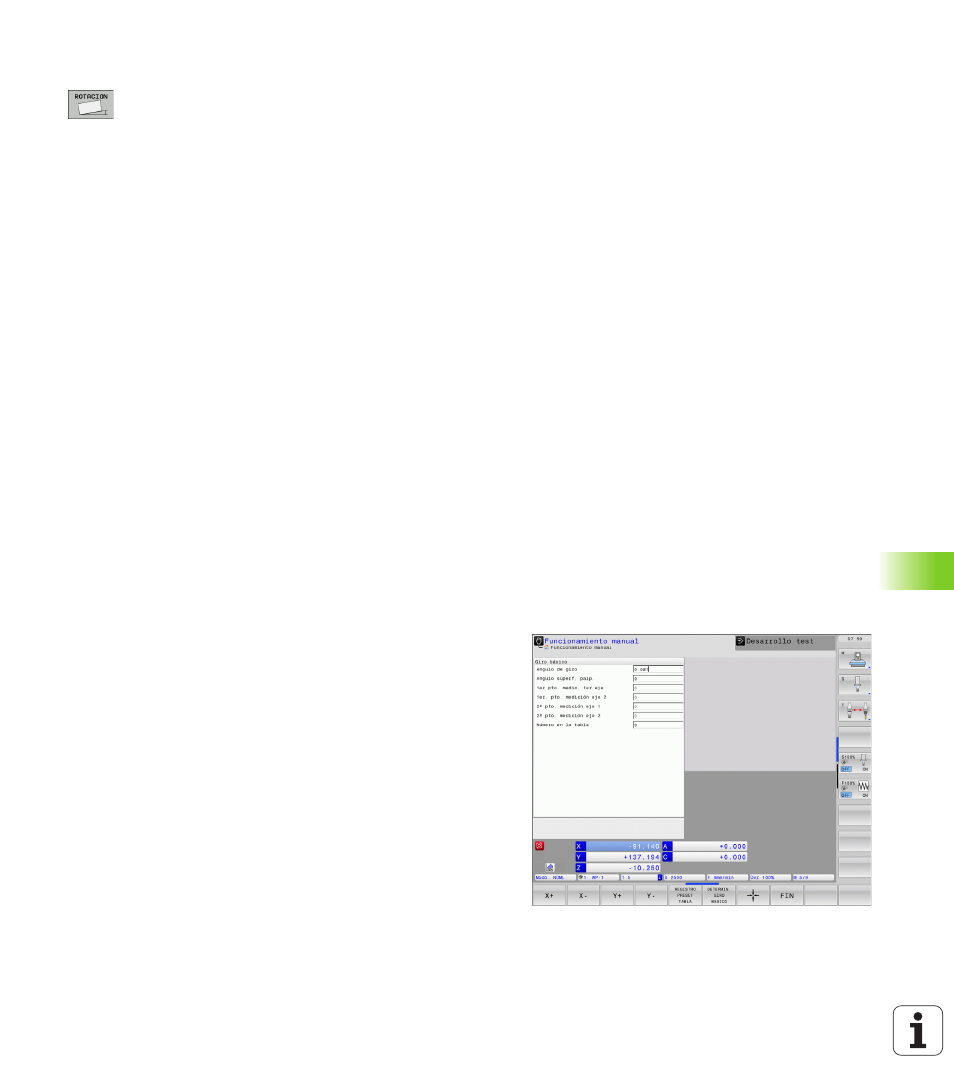

Calcular el giro básico
U Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
U Posicionar el palpador cerca del primer punto de
palpación
U Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje y la
dirección mediante softkey
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del segundo punto de
palpación
U Palpación: accionar el pulsador externo de arranque
START. El TNC calcula el giro básico y visualiza el
ángulo tras el diálogo Ángulo de giro
U Activar el giro básico: Pulsar la softkey FIJAR GIRO
BÁSICO.
U Finalizar la función de palpación: Pulsar la tecla END
Memorizar el giro básico en la tabla de presets
U Tras el proceso de palpación, introducir el número de preset en el
campo Número en tabla en el que el TNC debe memorizar el giro
básico activo
U Pulsar la softkey REGISTRO TABLA PRESETS, para memorizar el
giro básico en la tabla de presets
Visualización del giro básico
El ángulo de giro básico se visualiza después de una nueva selección
de PROBING ROT en la visualización del ángulo de giro. El TNC
también indica el ángulo en la visualización de estados adicional
(ESTADO POS.)
Siempre que el TNC desplace los ejes de la máquina según el giro
básico, en la visualización de estados se ilumina un símbolo para dicho
giro básico.
Anulación del giro básico
U Seleccionar la función de palpación: pulsar la softkey PALPAR ROT
U Introducir el ángulo de giro "0", aceptar con la softkey FIJAR GIRO
BÁSICO
U Finalizar la función de palpación: pulsar la tecla softkey
