HEIDENHAIN TNC 640 291
8.12 Ejemplos de pr
ogr
amación

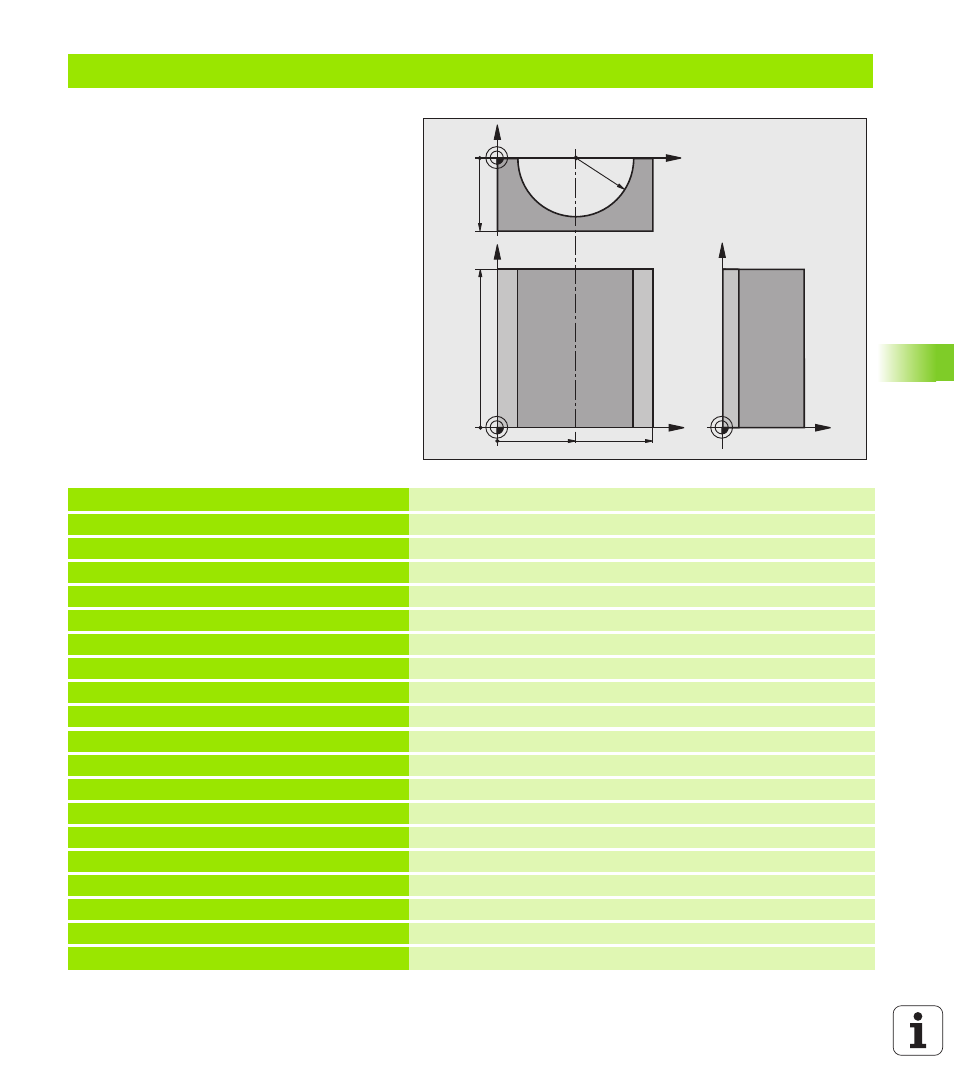

Ejemplo: Cilindro concavo con fresa esférica
Desarrollo del programa
„ El programa solo funciona con fresa radial, la
longitud de la hta. se refiere al centro de la bola
„ El contorno del cilindro se realiza por medio de
muchas pequeñas rectas (definible mediante
Q13) Cuantos más puntos se definan, mejor
será el contorno.
„ El cilindro se fresa en tramos longitudinales
(aquí: paralelos al eje Y)
„ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Dirección del mecanizado en sentido horario:
Ángulo inicial > Ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < Ángulo final
„ El radio de la hta. se corrige automáticamente
%ZYLIN G71 *
N10 D00 Q1 P01 +50 * Centro eje X
N20 D00 Q2 P01 +0 * Centro eje Y
N30 D00 Q3 P01 +0 * Centro eje Z
N40 D00 Q4 P01 +90 * Ángulo inicial en el espacio (plano Z/X)
N50 D00 Q5 P01 +270 * Ángulo final en el espacio (plano Z/X)
N60 D00 Q6 P01 +40 * Radio del cilindro
N70 D00 Q7 P01 +100 * Longitud del cilindro
N80 D00 Q8 P01 +0 * Posición angular en el plano X/Y
N90 D00 Q10 P01 +5 * Sobremedida del radio del cilindro
N100 D00 Q11 P01 +250 * Avance al profundizar
N110 D00 Q12 P01 +400 * Avance de fresado
N120 D00 Q13 P01 +90 * Número de pasos
N130 G30 G17 X+0 Y+0 Z-50 * Definición de la pieza en bruto
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Llamada a una herramienta
N160 G00 G40 G90 Z+250 * Retirar la herramienta
N170 L10,0 * Llamada al mecanizado
N180 D00 Q10 P01 +0 * Anular la sobremedida
N190 L10,0 Llamada al mecanizado
X
Y
50 100
100
Z
Y
X
Z
-50
R40
