HEIDENHAIN TNC 640 391
13.6 Calibr
a
r P
a
lpador 3D

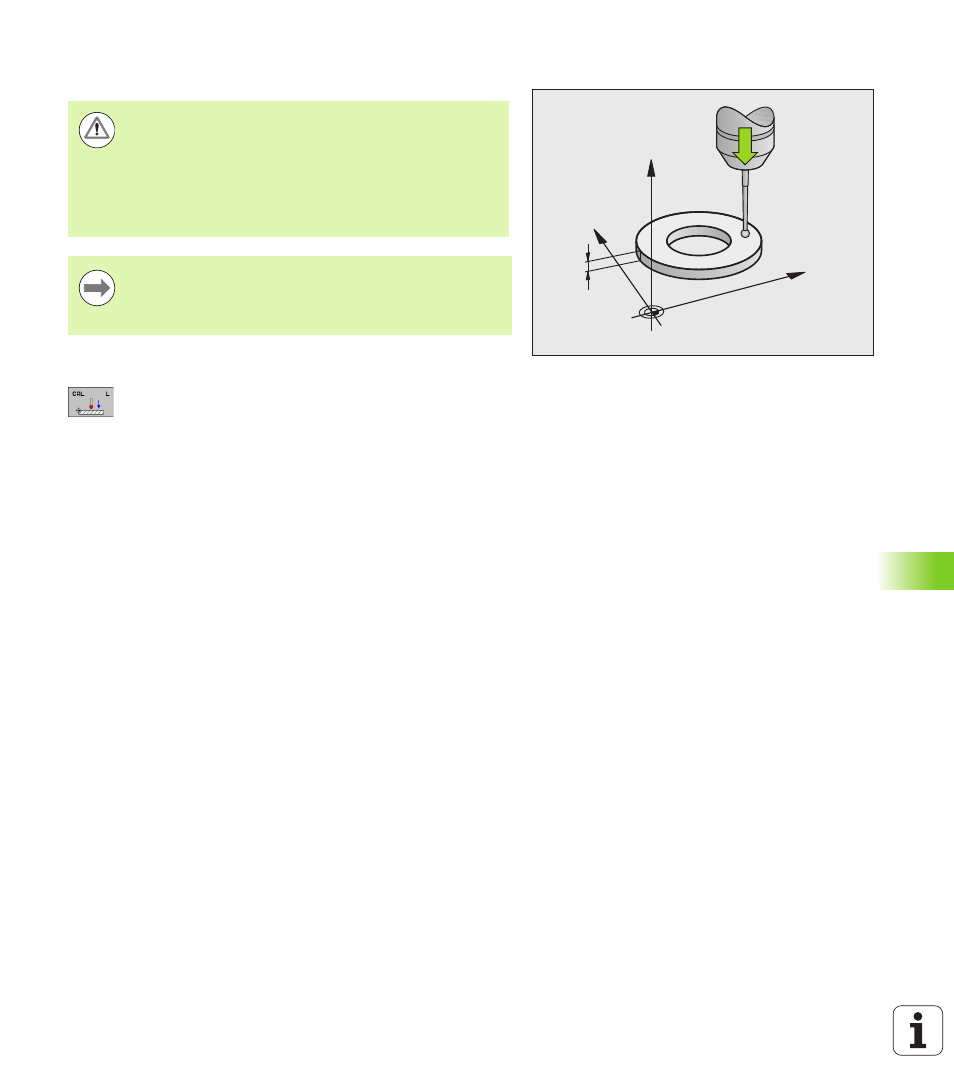

Calibración de la longitud activa
U Fijar el punto de referencia en el eje del cabezal de tal manera que
para la mesa de la máquina sea válido: Z=0.
U Seleccionar la función para la calibración de la longitud
del palpador: pulsar la softkey FUNCIÓN PALPACIÓN
y CAL L. El TNC muestra una ventana del menú con
cuatro casillas de introducción.
U Introducir el eje de la hta. (tecla del eje)
U Punto de ref. : Introducir la altura del anillo de ajuste
U Los puntos del menú radio de la esfera y longitud
activa no precisan ser introducidos
U Desplazar el palpador sobre la superficie del anillo de
ajuste
U Si es preciso modificar la dirección de
desplazamiento: mediante softkey o con los
pulsadores de manual
U Palpación de la superficie: pulsar el arranque START
5
Y
X
Z
HEIDENHAIN solo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Si se utilizan funciones de palapación en el plano de
mecanizado inclinado, ROT 3D para los modos de
funcionamiento Manual y Automático debe estar en
Aktivo
.
La longitud activa del palpador se refiere siempre al punto
de referencia de la herramienta. Por regla general, el
fabricante de la máquina sitúa el punto de referencia de la
herramienta sobre la base del cabezal.
