2.2 Pantalla y teclado
Pantalla

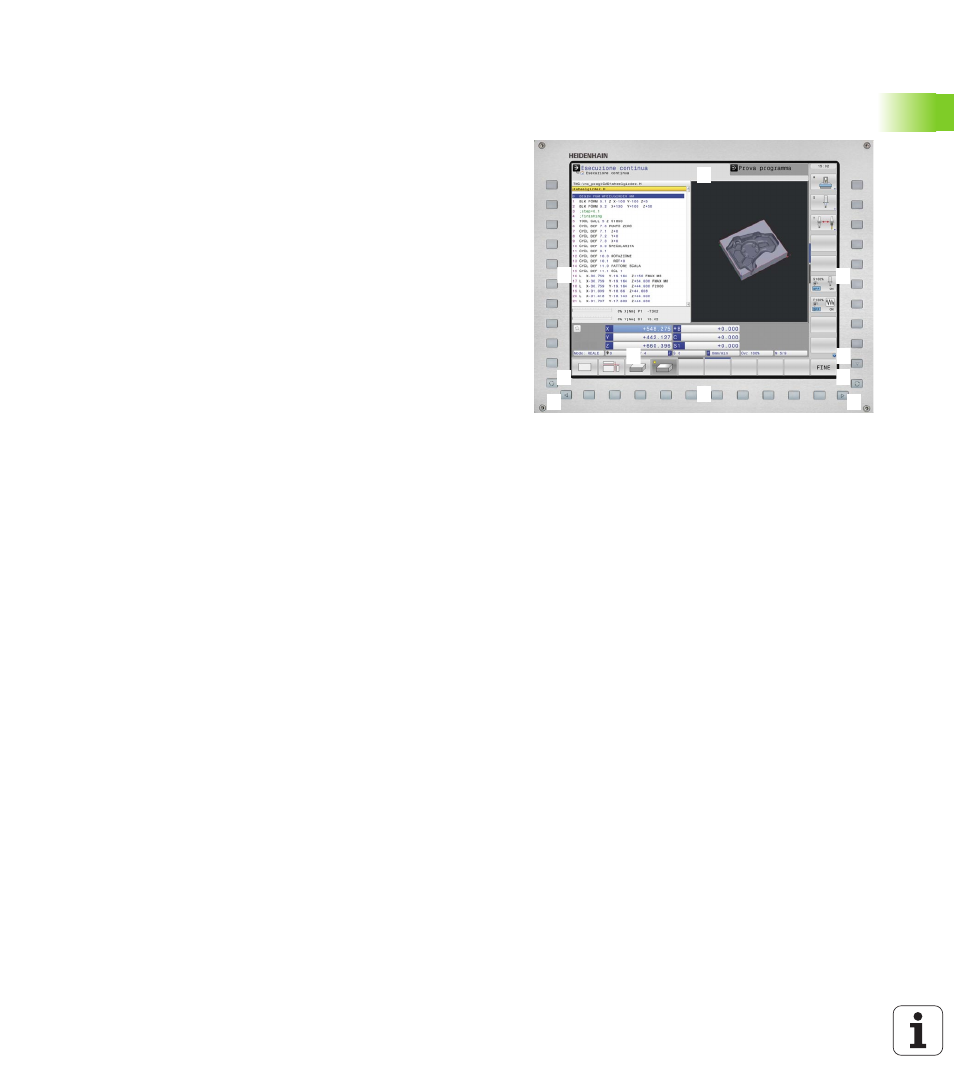

El TNC se suministra con una pantalla plana TFT de 19 pulgadas.
1 3
4 4
5
7 7
8 2
1
6
7
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior de
la pantalla el modo de funcionamiento seleccionado: los
funcionamientos de máquina a la izquierda y los funcionamientos
de programación a la derecha. En la ventana más grande de la
línea superior se indica el modo de funcionamiento en el que está
activada la pantalla: aquí aparecen preguntas del diálogo y avisos
de error (excepto cuando el TNC solo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una carátula
de softkeys. Estas funciones se seleccionan con las teclas que
hay debajo de las mismas. Como indicación de que existen más
carátulas de sofkteys, aparecen unas líneas horizontales
directamente sobre dicha carátula. Hay tantas líneas como
carátulas y se conmutan con las teclas cursoras negras situadas
a los lados. La barra activa de softkeys es más brillante que las
otras.
3 Teclas de selección de softkeys
4 Conmutación de la carátula de softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento
Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Carátulas de softkey para el fabricante de la máquina
