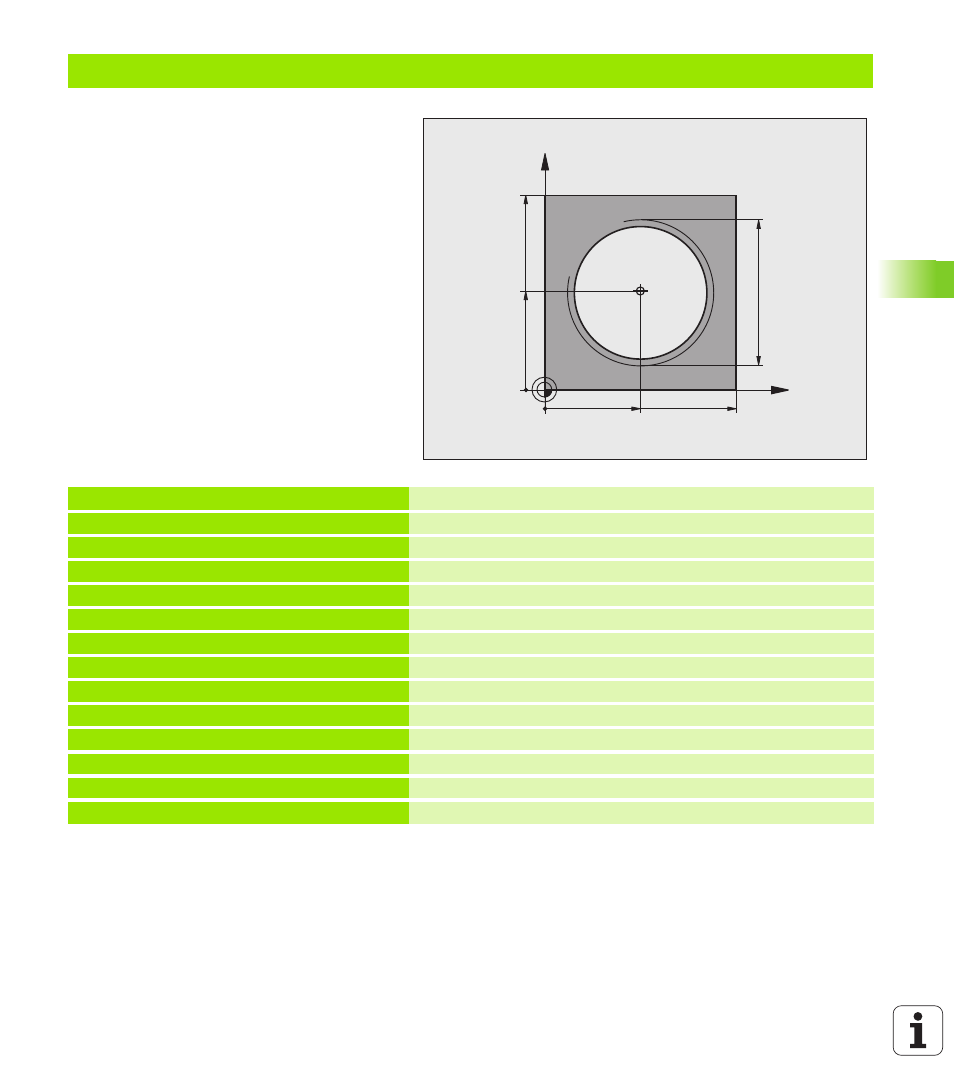

Ejemplo: Hélice
%HÉLICE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 * Llamada a una herramienta
N40 G00 G40 G90 Z+250 * Retirar la herramienta
N50 X+50 Y+50 * Posicionamiento previo de la herramienta
N60 G29 * Aceptar la última posición programada como polo
N70 G01 Z-12,75 F1000 M3 * Desplazamiento a la profundidad de mecanizado
N80 G11 G41 R+32 H+180 F250 * Llegada al primer punto del contorno
N90 G26 R2 * Conexión
N100 G13 G91 H+3240 Z+13,5 F200 * Desplazamiento de hélice
N110 G27 R2 F500 * Salida tangencial
N120 G01 G40 G90 X+50 Y+50 F1000 * Retirar la herramienta, final del programa
N130 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
