HEIDENHAIN TNC 640 173
5.3 Cor
rección de la her
ramienta
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta solo actúa en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.

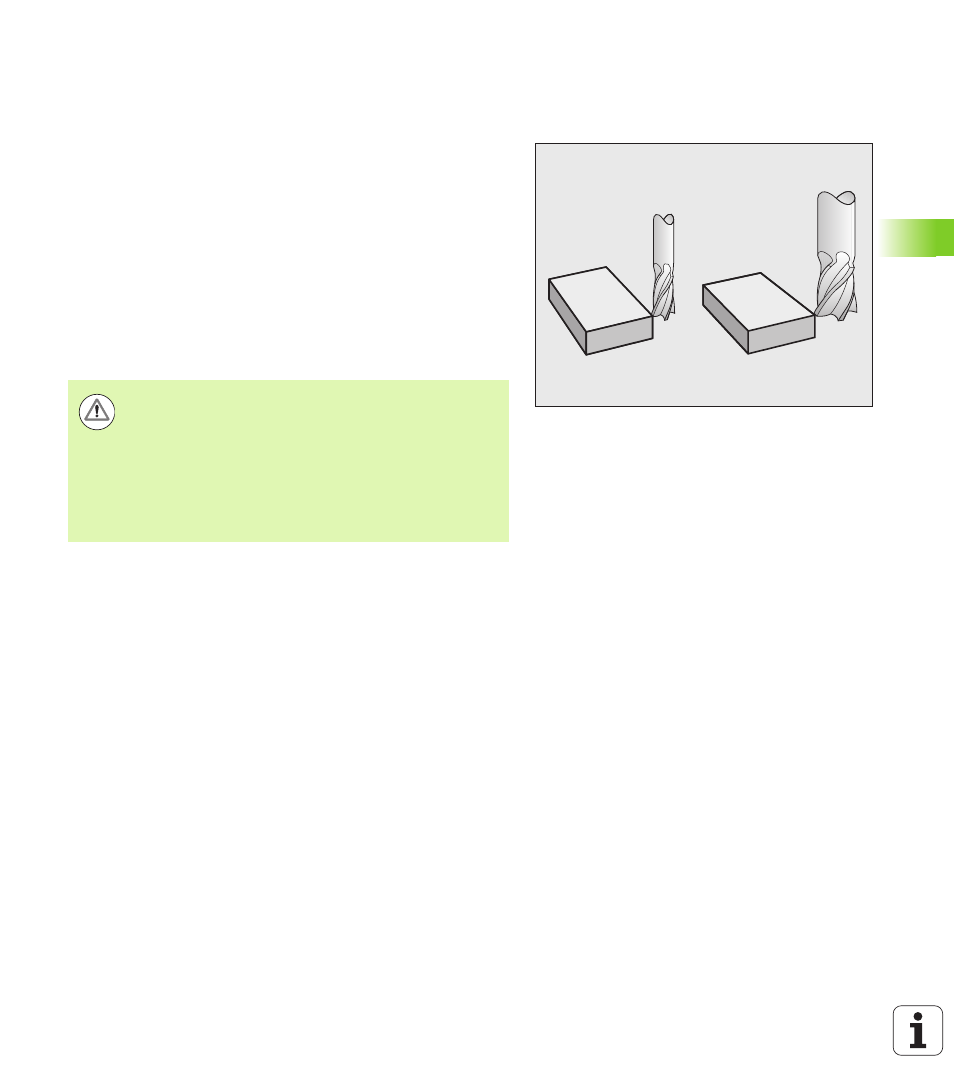

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto se llama
a la herramienta. Se elimina nada más llamar a una herramienta con
longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase T, como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor positivo
con T 0, disminuye la distancia entre la herramienta y la
pieza.
Después de la llamada a una herramienta T se modifica la
trayectoria programada de la herramienta en el eje del
cabezal según la diferencia de longitudes entre la
herramienta anterior y la nueva.
L : Longitud L de la hta. de frase G99 o tabla de
herramientas.
DL
TOOL CALL
: Sobremedida DL para la longitud de una frase T 0
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
