392 Funcionamiento manual y ajuste
13.6 Calibr
a
r P
a
lpador 3D
Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La función de calibrado registra el desplazamiento entre el
eje de palpación y el eje del cabezal y lo iguala por cálculo.
Dependiendo del ajuste en la columna TRACK de la tabla de
palpadores (seguimiento de cabezal activo/inactivo), la rutina de
calibración transcurre de distinto modo. Mientras que con un
seguimiento de cabezal activo el proceso de calibración transcurre con
un único arranque-NC, con un seguimiento de cabezal inactivo Ud.
decide, si desea calibrar el desplazamiento del centro o no.
Con el calibrado de desplazamiento del centro, el palpador 3D gira
180°. El giro lo ejecuta una función auxiliar que determina el
constructor de la máquina en el parámetro mStrobeUTurn. .
Proceda al calibrado manual como se indica a continuación:

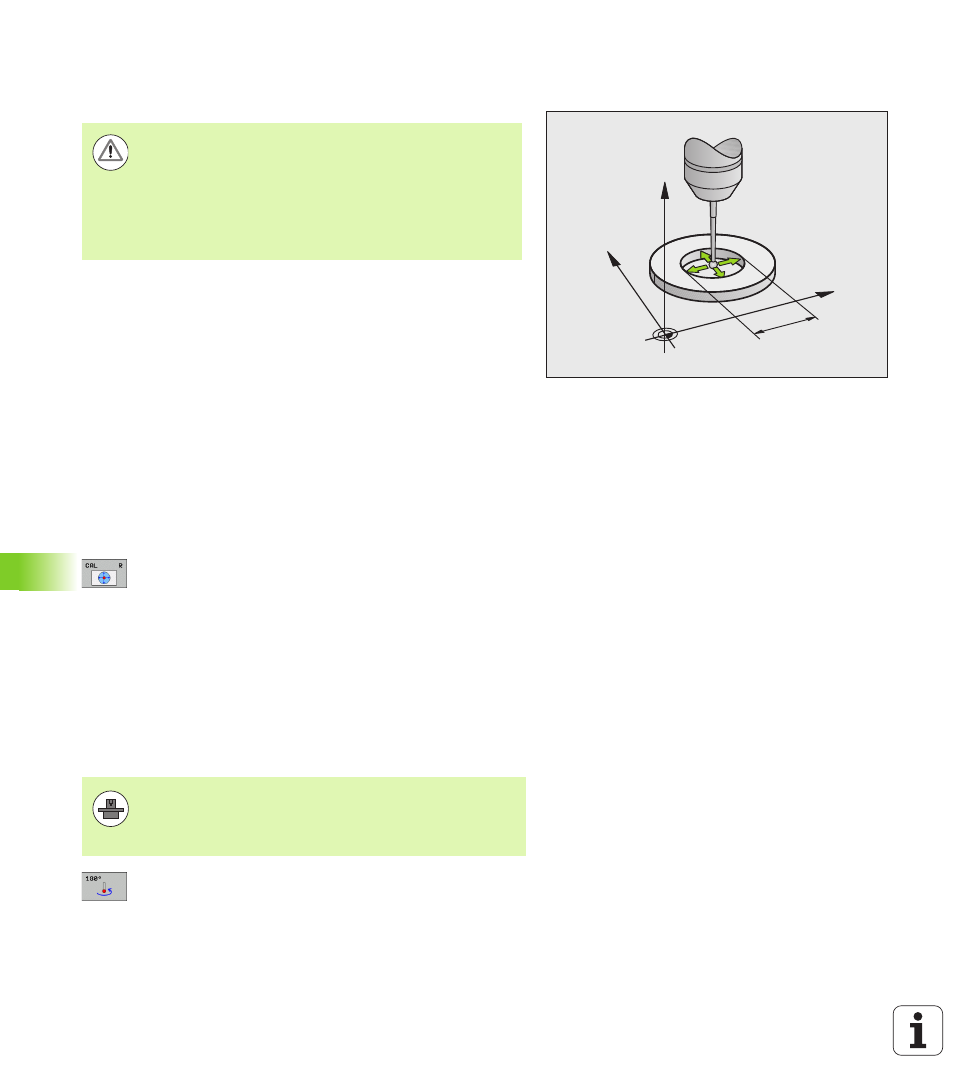

U Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
U Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador:
pulsar la softkey CAL R
U Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
U Palpación: accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula el radio activo de la bola de palpación.
U Si se quiere finalizar ahora la función de calibración,
pulsar la softkey FIN
U Determinar la desviación de la bola de palpación.
Pulsar la softkey 180° . El TNC gira el palpador 180°
U Palpación: accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula la desviación del palpador
Y
X
Z
10
HEIDENHAIN solo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Si se utilizan funciones de palapación en el plano de
mecanizado inclinado, ROT 3D para los modos de
funcionamiento Manual y Automático debe estar en
Aktivo
.
Para determinar el desplazamiento de centros de la bola
de palpador, el TNC debe estar preparado por el fabricante
de la máquina. ¡Rogamos consulten el manual de su
máquina!
