130 Programación: Ayudas a la programación
4.5 Gráfico de pr
ogr
amación

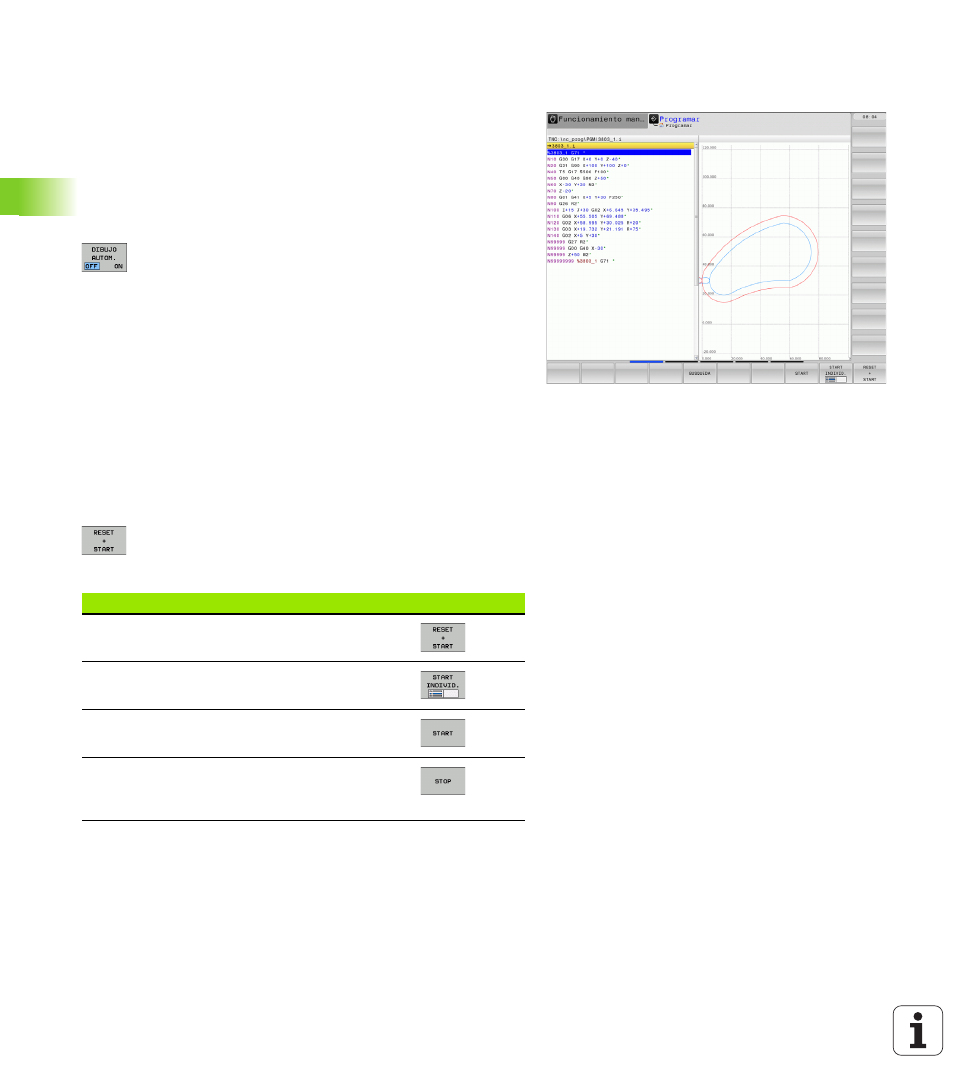

4.5 Gráfico de programación
Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el contorno
programado con un gráfico de trazos 2D.
U Para la subdivisión de la pantalla cambiar el programa a la izquierda
y el gráfico a la derecha: pulsar la tecla SPLIT SCREEN y la softkey
PROGRAMA + GRAFICO
U Softkey DIBUJO AUTOM. en ON. Mientras se
introducen las líneas del programa, el TNC visualiza
cada movimiento programado en la ventana del
gráfico
Si no se desea que el TNC visualice el gráfico, se fija la softkey
DIBUJO AUTOM. en OFF.
DIBUJO AUTOM. ON no puede representar gráficamente
repeticiones parciales del pgm.
Realizar el gráfico de programación para un
programa ya existente
U Con las teclas cursoras seleccionar la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO e introducir directamente el nº de
frase deseado
U Realizar el gráfico: pulsar softkey RESET + START
Otras funciones:
Función Softkey
Realizar el gráfico de programación completo
Realizar el gráfico de programación por frases
Realizar el gráfico de programación completo o
completarlo después de RESET + START
Detener el gráfico de programación. Esta softkey
sólo aparece mientras el TNC realiza un gráfico
de programación
