398 Funcionamiento manual y ajuste
13.8 Fijar un punt
o de r
e
fe
re
ncia con palpador 3D
Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,

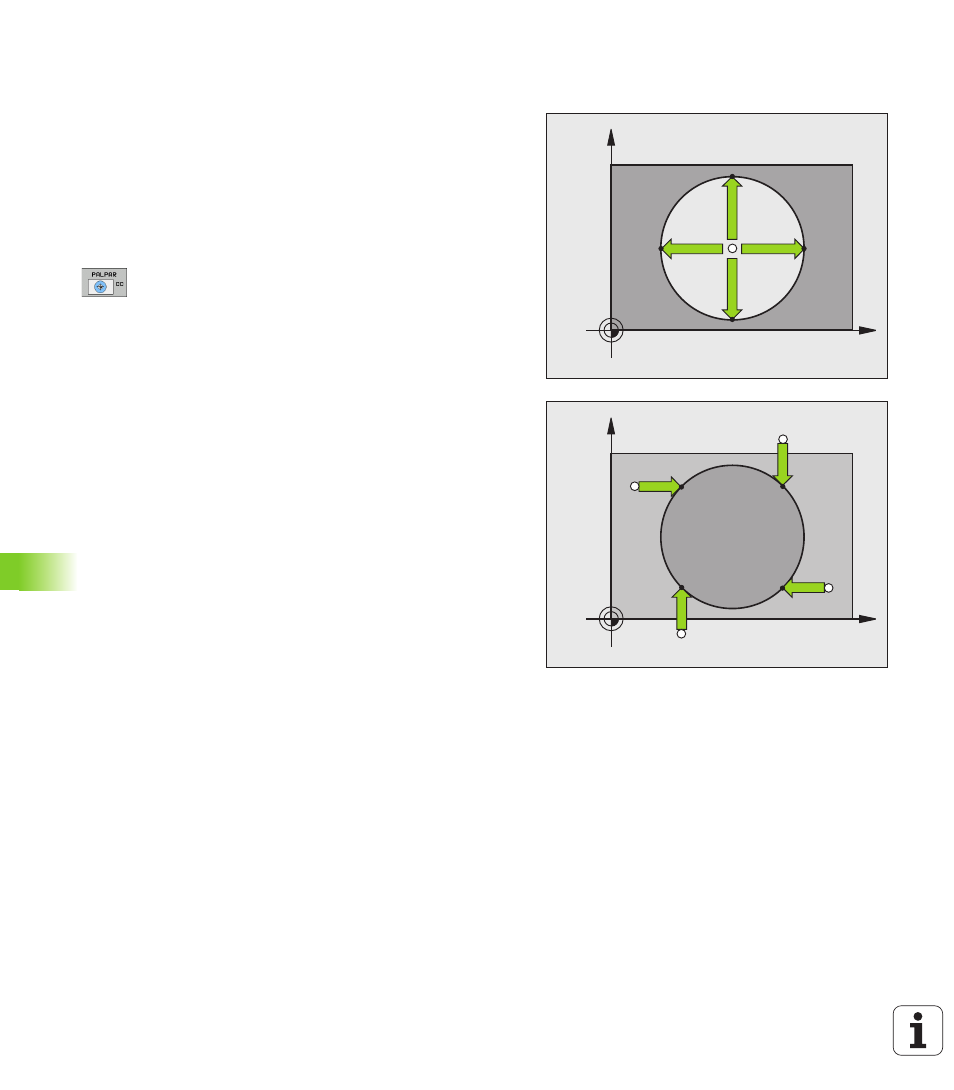

Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
U Posicionar la bola de palpación aprox. en el centro del círculo
U Seleccionar la función de palpación: pulsar la softkey
PALPAR CC
U Palpación: accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
U Punto de referencia : introducir ambas coordenadas
del punto central del círculo en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 388, ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 389)
U Finalizar la función de palpación: pulsar la softkey END
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
