HEIDENHAIN TNC 640 397
13.8 Fijar un punt
o de r
e
fe
re
ncia con palpador 3D

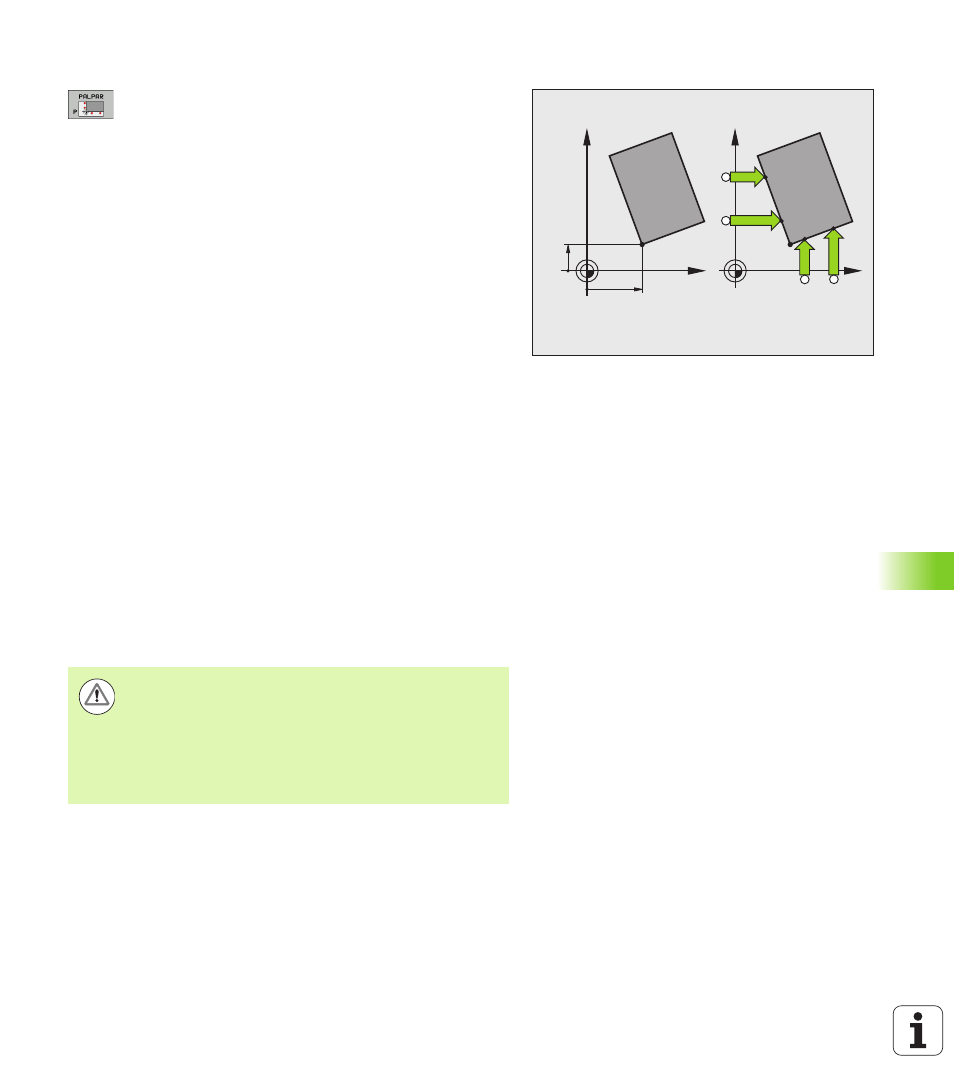

Esquina como punto de referencia
U Seleccionar la función de palpación: pulsar la softkey
PALPAR P
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Seleccionar la dirección de palpación: mediante
softkey
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Seleccionar la dirección de palpación: mediante
softkey
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Palpación: accionar el pulsador externo de arranque
START
U Punto de referencia : introducir las dos coordenadas
del punto de ref. en la ventana del menú y aceptar con
la softkey FIJAR PTO. REF., o Véase "Escribir los
valores de la medición de los ciclos de palpación en
una tabla de presets" en pág. 389)
U Finalizar la función de palpación: Pulsar la tecla END
P
X=?
Y=?
X
Y
P
X
Y
HEIDENHAIN solo garantiza la función de los ciclos de
palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Si se utilizan funciones de palapación en el plano de
mecanizado inclinado, ROT 3D para los modos de
funcionamiento Manual y Automático debe estar en
Aktivo
.
