HEIDENHAIN TNC 640 (34059x-01) ISO programming - Manual (Página 334)

334 Programación: Mecanizado multieje
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Parámetros de introducción

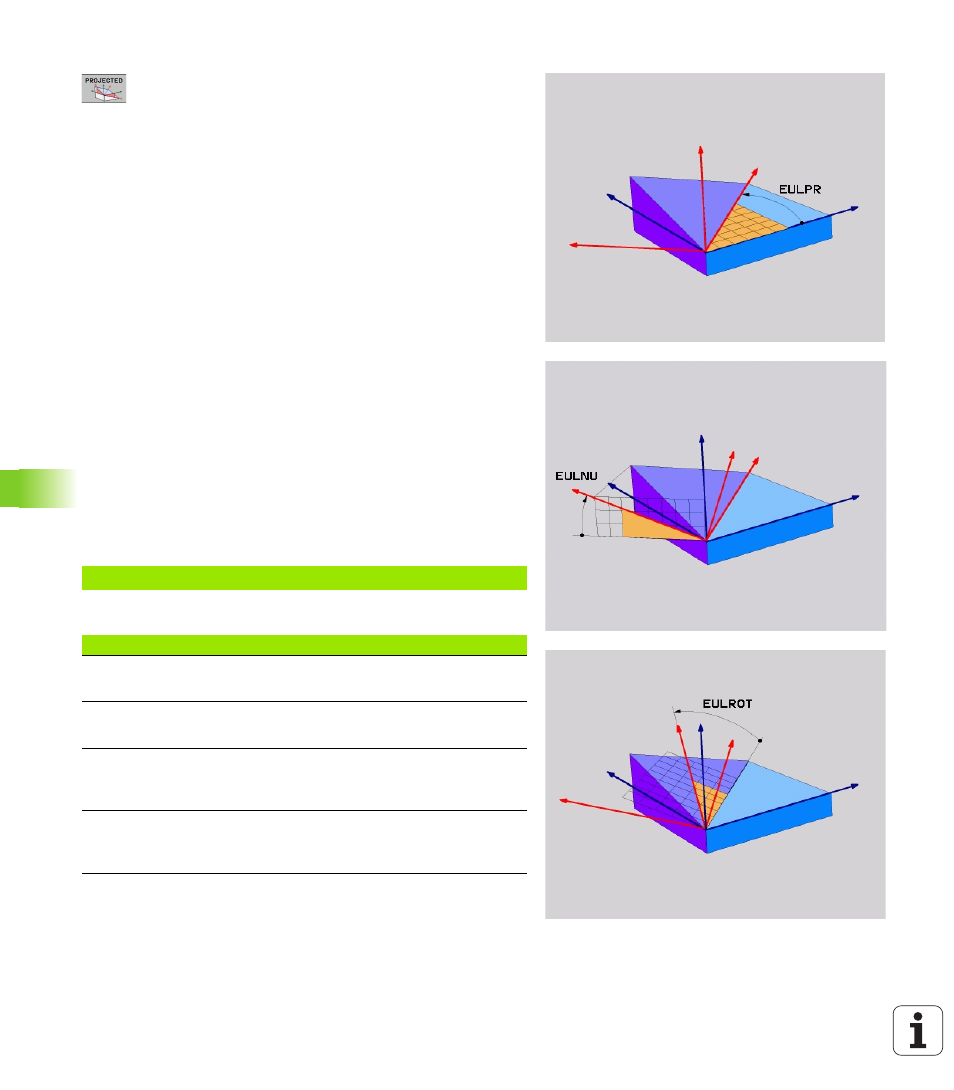

U Ang. giro plano principal de coordendas? : ángulo
de giro EULPR sobre el eje Z (ver figura superior
derecha) Deberá tenerse en cuenta:
„ Rango de introducción es -180,0000° a 180,0000°
„ El eje 0° es el eje X
U ¿Ángulo inclinación eje herramienta? : ángulo
inclinado EULNUT del sistema de coordenadas sobre el
eje X rotado mediante el ángulo de precisión (ver
figura del centro a la derecha). Deberá tenerse en
cuenta:
„ Rango de introducción es 0° a 180,0000°
„ Eje 0° es el eje Z
U ¿Ángulo ROT del plano inclin.? : giro EULROT del
sistema de coordenadas inclinado sobre el eje Z
inclinado (corresponde de forma análoga a una
rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la
dirección del eje X en el plano de mecanizado
inclinado. Deberá tenerse en cuenta:
„ Rango de introducción es 0° a 360.0000°
„ El eje 0° es el eje X
U Continuar con las propiedades de la posición Ver
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 342
Frase NC
Abreviaturas utilizadas
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abreviatura Significado
EULER Matemático suizo que definió los llamados
ángulos de Euler
EULPR Ángulo de precisión: ángulo que describe el giro
del sistema de coordenadas sobre el eje Z
EULNU Ángulo de nutación: ángulo que describe el giro
del sistema de coordenadas sobre el eje X rotado
con el ángulo de precisión
EULROT Ángulo de rotación: ángulo que describe el giro
del plano de mecanizado inclinado sobre el eje Z
inclinado
