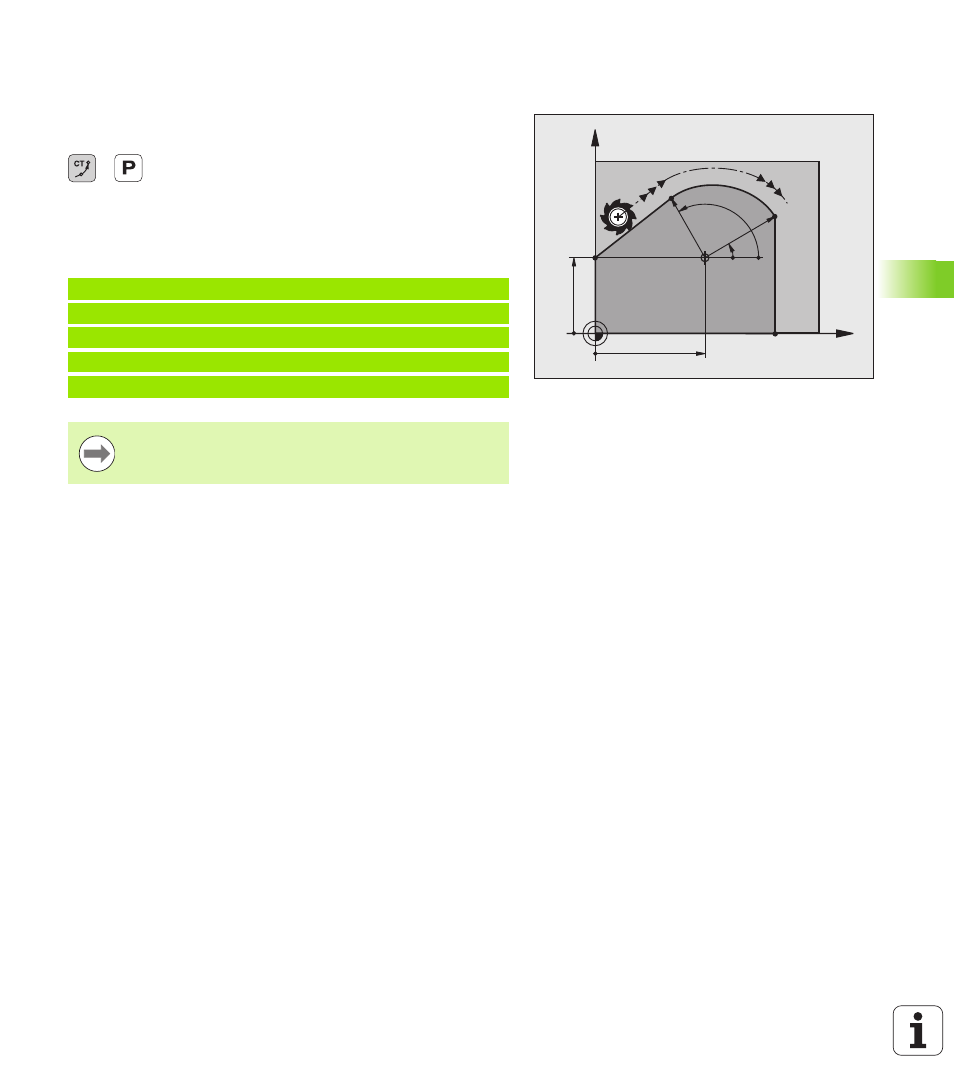

Trayectoria circular tangente G16 con conexión
tangencial
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
U
Radio en coordenadas polares R
: Introducir la
distancia del punto final de la trayectoria circular al
polo I, J
U
Ángulo en coordenadas polares H
: posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
X
Y
40
35
CC
30°
120°
R30
R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
¡El polo CC no es el punto central del círculo del contorno!
