Frenado de inyección de cd para detener: b1-03 = 2, 6 ajustes básicos de configuración del inversor – Yaskawa V1000 Manual del usuario

Página 98

Advertising
background image

Comando de
Avance

ENC.

APAG.

Voltaje de
salida

Voltaje de salida del inversor
interrumpido

Rotaciones del
Motor

Figura 4.18 Inercia hasta detener

Nota: 1. Después de ingresar un comando de alto, el inversor no aceptará otro comando de avance hasta que el tiempo configurado en L2-03

(Tiempo mínimo de bloque base) transcurra.

2. No introduzca ningún otro comando de avance hasta que el motor se detenga totalmente. Si debe ingresar un comando de avance antes

de que el motor se haya detenido completamente, use las funciones de Inyección de CD o de Búsqueda de Velocidad para disminuir

la velocidad del motor o atrapar el motor antes de arrancar de nuevo. Para mayores detalles refiérase al Manual Técnico del Modelo

V1000.

n

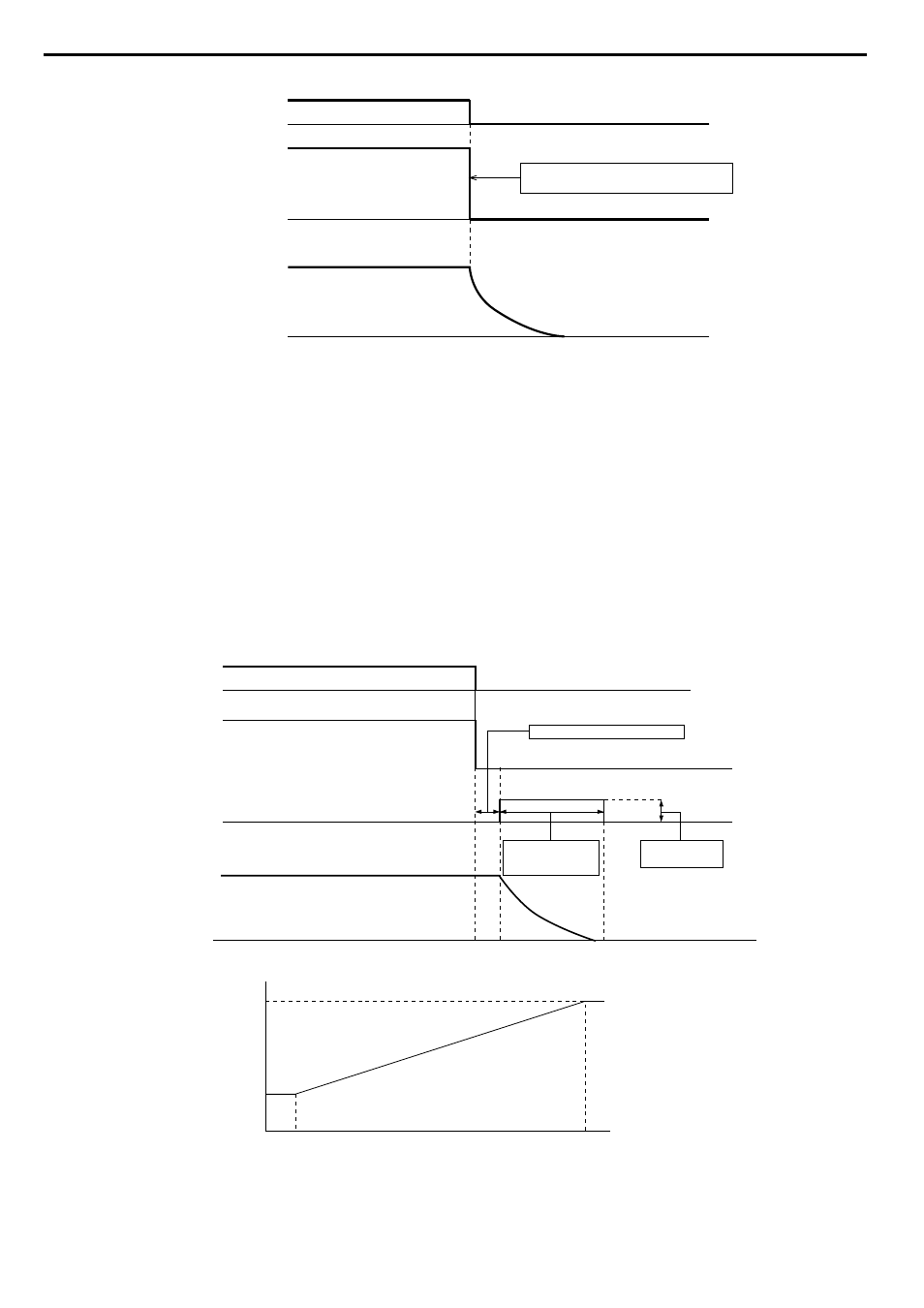

Frenado de Inyección de CD para Detener: b1-03 = 2

El frenado de inyección de CD detiene un motor en inercia sin la operación de regeneración. Cuando se quita el comando

de avance, el inversor apagará su salida durante el tiempo mínimo de bloque base (L2-03). Una vez que el tiempo de bloque

base mínimo haya expirado, el inversor inyectará corriente de CD al devanado del motor para bloquear el eje del motor.

El tiempo de alto se reducirá en comparación con el de inercia hasta detener. El nivel de la corriente de Inyección de CD

está configurado por el parámetro b2-02 (predeterminado = 50%). El tiempo para el frenado de inyección de CD se

determina por el valor configurado en b2-04 y por la frecuencia de salida al momento de quitar el comando de avance.

Nota: El frenado de inyección de CD no puede seleccionarse como un método de alto en el Control de Vector de Ciclo Abierto de PM.

Comando de
Avance

Frecuencia de
Salida

Frenado de
Inyección de CD

Velocidad del
Motor

ENC.

Frenado de Inyección de CD

b2-04x 10

APAG.

Tiempo mínimo de bloqueo de base (L2-03)

Frenado de Inyección de
CD Tiempo al Detener

(b2-04)*

Frenado de CD

Corriente (b2-02)

b2-04

10%

100%

(Frecuencia de Salida Máx.)

Frecuencia de salida cuando
se ingresó un comando de alto

Figura 4.19 Alto de Frenado de Inyección de CD

4.6 Ajustes Básicos de Configuración del Inversor

98
