n CIMR-V Monofásico CA200 V oBA0006B ~ 0018B
CIMR-V Trifásico CA200 Vo2A0010B ~ 0020B
CIMR-V Trifásico CA400 V o4A0001B ~ 0011B
A
B
C
D
E
F
G
H
I
J
M
K
L
A – Tapa del ventilador
B – Orificio de montaje
C – Disipador de calor
D – Tapa del conector de
alimentación de energía de 24 V
CD opcional
E – Puerto de comunic. Refiérase a
Comunicaciones de Red PAG.
281
F – Tablero de Terminal Refiérase a
Funciones del Bloque de
Terminales del Circuito de
Control PAG. 54
G – Tornillo de tapa frontal
H – Tapa Frontal
I – Tapa de Terminal
J – Tapa Inferior
K – operador LED
Refiérase a Uso del
Operador LED Digital PAG. 70
L – Cubierta
M – Ventilador de
enfriamiento Refiérase a
Ventiladores de Enfriamiento del
Inversor PAG. 184

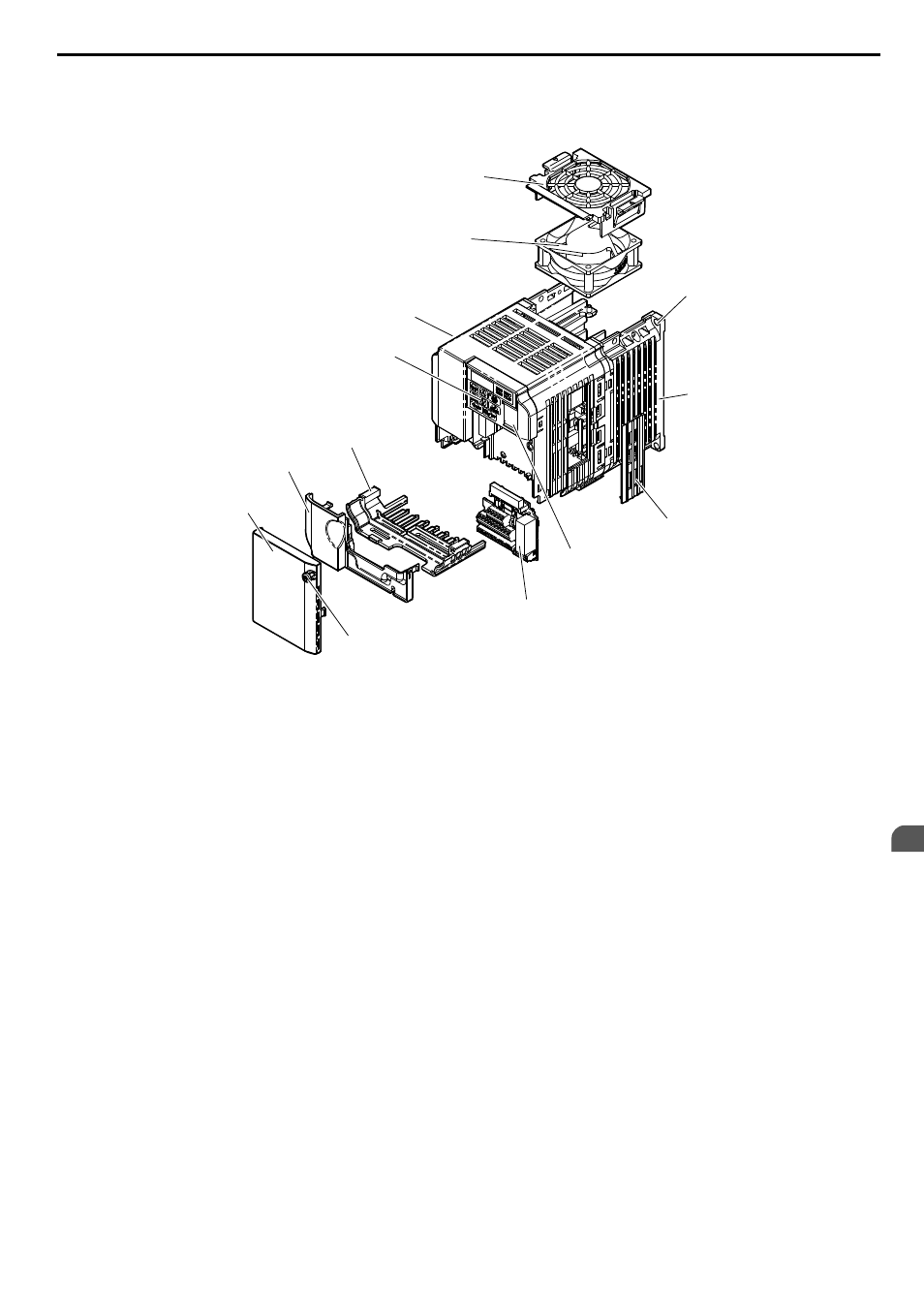

Figura 1.3 Vista esquemática de los componentes del Tipo IP20/Chasis Abierto
CIMR-V Trifásico CA200 V2A0012B
Nota: CIMR-VoEl BA0018B se suministra con dos ventiladores de enfriamiento incorporados.
