Yaskawa V1000 - Manual (Página 292)

C B
A
A – Cable trenzado blindado
B – Panel de metal C – Abrazadera para Cable
(conductora)

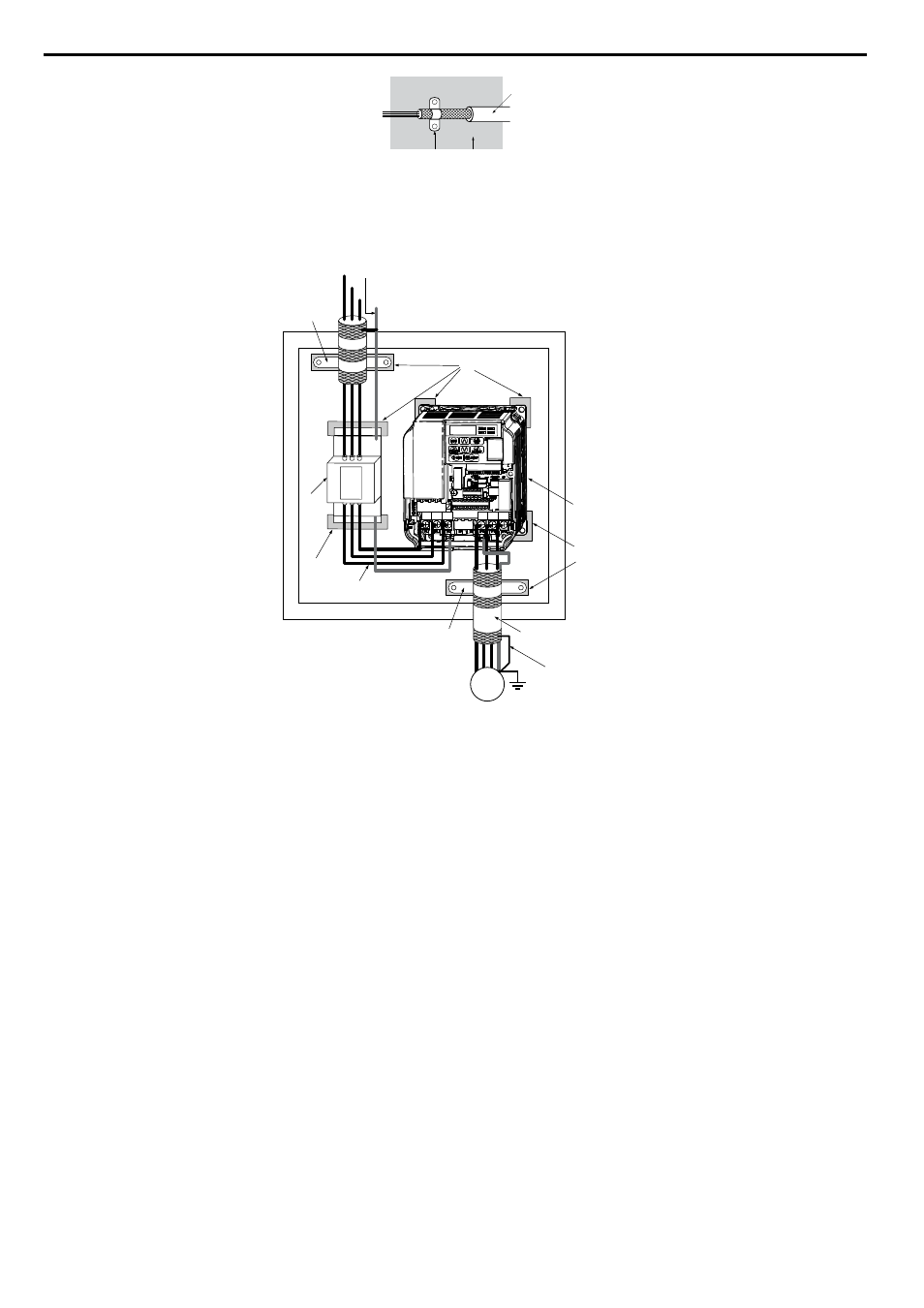

Figura D.3 Área de Conexión a Tierra
Trifásico de Clase de 200 V / 400 V
C
D
H
H
D
D
I
E
J
B
F
G
A
A
L3 L2 L1 L3 L2 L1
E
L3
L2
L1
PE
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3
A – Conecte a tierra el blindaje del
cable
B – Panel de Cubierta
C – Placa de Metal
D – Superficie de aterrizaje (elimine
cualquier pintura o sellador)
E – Inversor
F – Cable de motor (cable trenzado
blindado, máx. 20 m)
G – Motor
H – Abrazadera para cable
I – Distancia Máx. entre el inversor y
el filtro de ruido
J – filtro de ruido EMC
Figura D.4 Filtro EMC e Instalación del Inversor para cumplimiento de CE
(Trifásico de Clase de 200 V / 400 V)
D.2 Estándares Europeos
292 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
