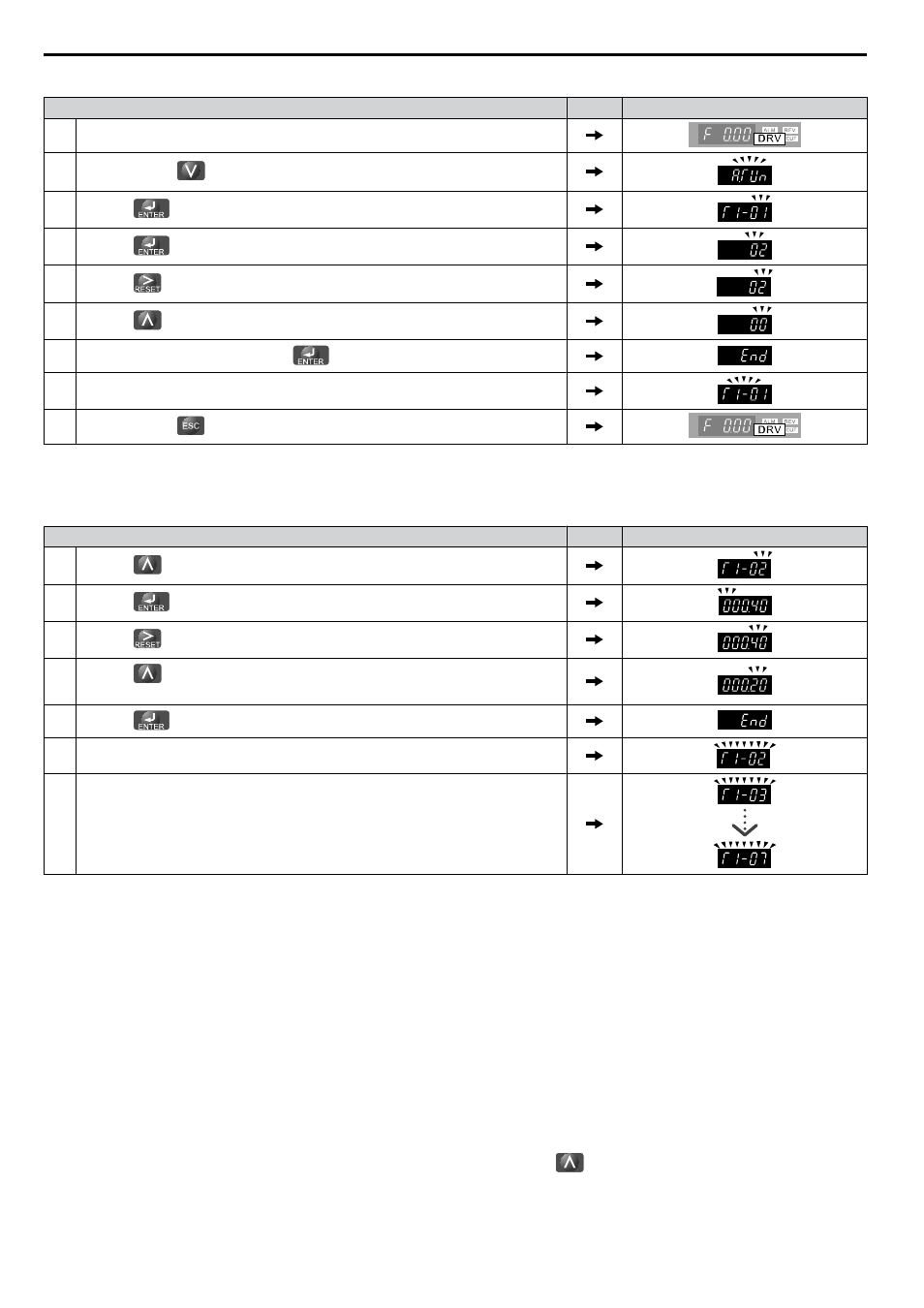

Selección del Tipo de Auto Ajuste

Paso

Visualización/Resultado

1.

Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial

2.

Presione la tecla

hasta que aparezca la pantalla de Auto Ajuste.

3.

Presione

para comenzar a configurar los parámetros.

4.

Presione

para mostrar el valor para T1-01.

5.

Presione

para seleccionar el dígito a editar.

6.

Presione

y configure el inversor para realizar el Auto Ajuste de Rotación (00).

7.

Guarde la configuración presionando

.

8.

La visualización regresa automáticamente a la pantalla mostrada en el Paso 3.

9.

Presione la tecla

hasta regresar a la Pantalla Superior.

Ingrese los Datos de la Placa de Nombre del Motor

Después de seleccionar el tipo de Auto Ajuste, ingrese los datos requeridos de la placa de nombre del motor.

Nota: Estas instrucciones continúan desde el Paso 7 para la Selección del Tipo de Auto Ajuste.

Paso

Visualización/Resultado

1.

Presione

para acceder al parámetro de potencia de salida del motor T1-02.

2.

Presione

para ver la configuración predeterminada.

3.

Presione

para seleccionar el dígito a editar.

4.

Presione

e ingrese “0.2.” Ingrese el valor con base en los datos de la placa de

nombre del motor.

5.

Presione

para guardar la configuración.

6.

La visualización regresa automáticamente a la pantalla mostrada en el Paso 1.

7.

Repita los Pasos 1 al 5 para configurar los siguientes parámetros:

T1-03, Voltaje Nominal del Motor

T1-04, Corriente Nominal del Motor

T1-05, Frecuencia Base del Motor

T1-06, Polos del Motor

T1-07, Frecuencia Base del Motor

Nota:

Refiérase a Datos de Motor para Auto Ajuste PAG. 117

para los detalles de cada configuración.

Nota: Para Auto Ajuste estacionario sólo para resistencia línea a línea, configure T1-02 y T1-04.

Inicio del Auto Ajuste

ADVERTENCIA! Riesgo de Movimiento Repentino. El inversor y el motor pueden arrancar inesperadamente durante el Auto Ajuste,

lo cual puede tener como resultado la muerte o lesiones graves. Asegure que el área alrededor del motor del inversor y la carga están

libres antes de proceder con el Auto Ajuste.

ADVERTENCIA! Peligro de Descarga Eléctrica. Se suministrará alto voltaje al motor cuando se realice el Auto Ajuste incluso con el

motor en alto, lo cual puede tener como resultado la muerte o lesiones graves. No toque el motor hasta finalizar el Auto Ajuste.

AVISO: El Auto Ajuste no funcionará adecuadamente si un freno de retención está activo sobre la carga. De no cumplirse lo anterior,

puede tener como resultado la operación inadecuada del inversor. Asegúrese de que el motor puede girar libremente antes de comenzar

el Auto Ajuste.

AVISO: Nunca realice el Auto Ajuste de Rotación para un motor conectado a una carga. De lo contrario, puede tener como resultado

la operación inadecuada del inversor. Si se realiza un Auto Ajuste para un motor acoplado a una carga, las constantes del motor serán

imprecisas y el motor puede mostrar un funcionamiento anormal. Desconecte o desacople el motor de la carga.

Ingrese la información requerida de la placa de nombre del motor. Presione

para pasar a la pantalla de Inicio del Auto

Ajuste.

4.7 Corrida de Prueba

116
