3.5 Tapas protectoras
Siga el procedimiento a continuación para quitar las tapas protectoras antes de cablear el inversor y reconectar las tapas
después de completar el cableado.
u IP20/Chasis Abierto
n Cómo quitar las Tapas Protectoras
1.
Afloje el tornillo que asegura la tapa frontal en su lugar para quitarla.

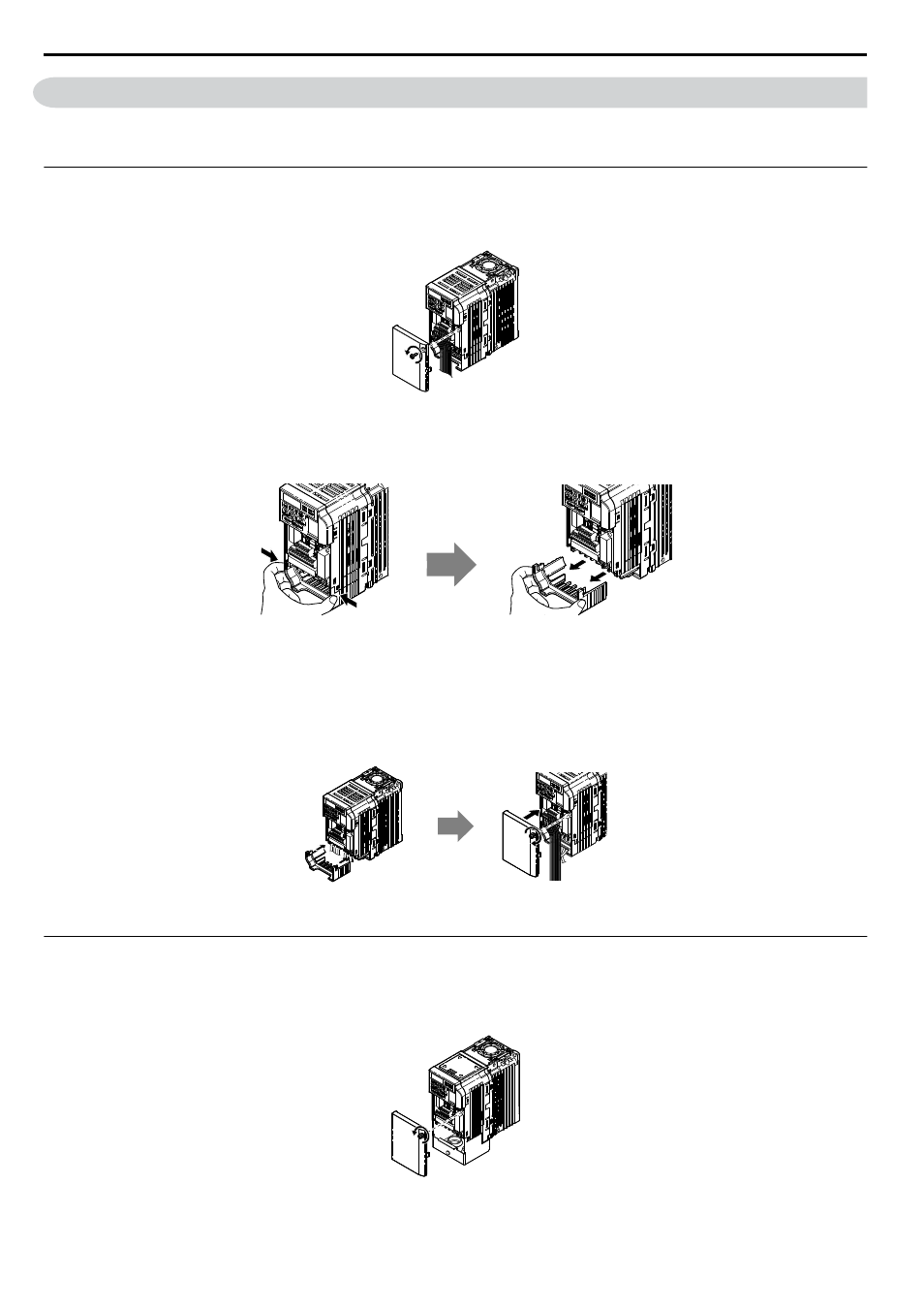

Figura 3.10 Cómo quitar la tapa frontal de un inversor IP20/Chasis Abierto
2.
Aplique presión a las pestañas a cada lado de la tapa de la terminal. Jale la tapa de la terminal alejándola del
inversor mientras empuja sobre una de las pestañas para liberar la tapa.
Figura 3.11 Quite la Tapa de la Terminal en un Inversor IP20/Chasis Abierto
n Cómo colocar de nuevo las Tapas Protectoras
Conecte adecuadamente todo el cableado y enrute el cableado alejándolo del cableado de la señal de control. Coloque
nuevamente todas las tapas protectoras cuando el cableado esté completo. Aplique sólo una pequeña cantidad de presión
para asegurar la tapa de nuevo en su lugar.
Figura 3.12 Coloque de nuevo las Tapas Protectoras en un inversor IP20/Chasis Abierto
u IP20/NEMA Tipo 1
n Cómo quitar las Tapas Protectoras en un diseño IP20/NEMA Tipo 1
1.
Afloje el tornillo en la tapa frontal para quitar la tapa frontal.
Figura 3.13 Cómo quitar la Tapa Frontal en un Inversor IP20/NEMA Tipo 1
