6.5 Reemplazo del Inversor
u Partes de Servicio
El inversor contiene pocas partes que pueden recibir servicio. Las siguientes partes se consideran partes de reemplazo en
el inversor:
• Tablero de control principal y PCB de E/S del Tablero de Terminales de E/S.
• Ventiladores de enfriamiento
• Tapa frontal
Reemplace el inversor si se dañan los circuitos de energía principales. Comuníquese con su representante local de Yaskawa
antes de reemplazar las partes, si el inversor aún está bajo garantía. Yaskawa se reserva el derecho de reemplazar o reparar
el inversor de acuerdo con la política de garantía de Yaskawa.
ADVERTENCIA! Peligro de Descarga Eléctrica. No conecte ni desconecte el cableado mientras la energía está encendida. De lo
contrario, esto puede tener como resultado lesiones graves a las personas. Antes de dar servicio al inversor, desconecte toda
alimentación de energía al equipo. El capacitor interno permanece cargado incluso después de apagar la alimentación de energía. El
LED indicador de carga se apagará cuando el voltaje del bus de CD sea inferior a 50 Vcd. Para prevenir una descarga eléctrica, espere
por lo menos cinco minutos después de que todos los indicadores estén APAGADOS y mida el nivel de voltaje del bus de CD para
confirmar que el nivel sea seguro.
u Descripción General del Tablero de Terminales
El inversor tiene un bloque de terminal que facilita el reemplazo rápido del inversor El tablero de terminales contiene
memoria incorporada que almacena toda la configuración de parámetros del inversor y permite que los parámetros sean
guardados y transferidos al inversor de reemplazo desconectando el tablero de terminales del inversor dañado y
reconectando el tablero de terminales del inversor de reemplazo. No es necesario reprogramar manualmente el inversor
de reemplazo.
A
B
C
A – LED de Carga
B – Tornillo del Tablero de Terminales C – Tablero de Terminales Removible

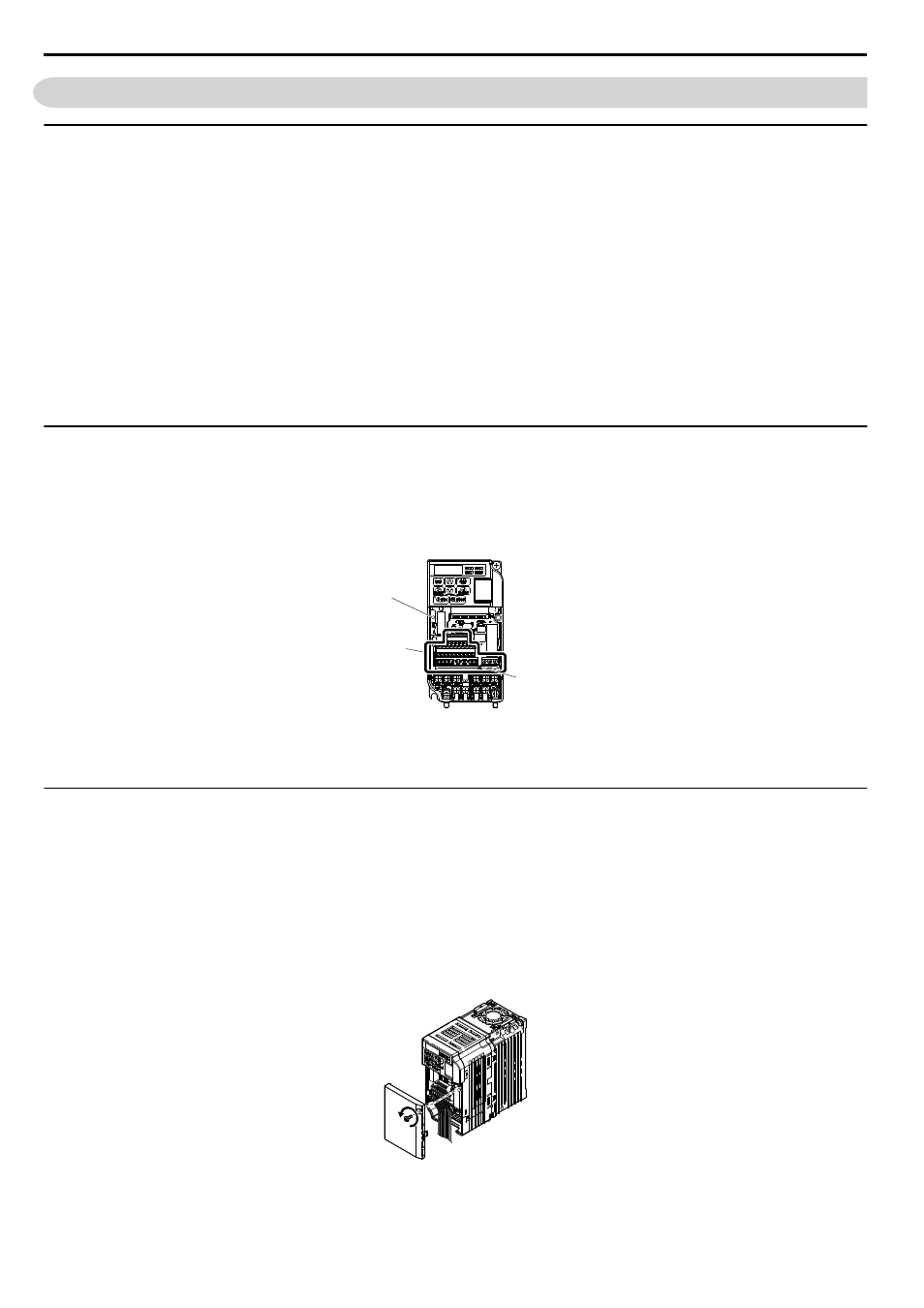

Figura 6.4 Tablero de Terminales
u Reemplazo del inversor
ADVERTENCIA! Peligro de Descarga Eléctrica. Nunca conecte o desconecte cableado, quite conectores o tarjetas opcionales, ni
reemplace el ventilador de enfriamiento con la alimentación de energía encendida. De lo contrario, esto puede tener como resultado
lesiones graves. Antes de darle servicio, desconecte toda alimentación de energía al equipo. El capacitor interno permanece cargado
incluso después de apagar la alimentación de energía.
ADVERTENCIA! Peligro de Descarga Eléctrica. No permita a personal no calificado realizar trabajo sobre el inversor. De lo contrario,
esto puede tener como resultado lesiones graves. La instalación, el mantenimiento, la inspección y el servicio deberán ser realizados
únicamente por personal autorizado familiarizado con la instalación, ajuste y mantenimiento de inversores de CA.
AVISO: Daño al Equipo. Siga los procedimientos de descarga electrostática (ESD) adecuados al manejar el inversor y los tableros de
circuitos. De no hacerlo así, puede tener como resultado daño por ESD a los circuitos del inversor.
1.
Afloje el tornillo en el frente del inversor y quite la tapa frontal.
Figura 6.5 Quite la tapa frontal
2.
Jale la clavija en la terminal de tierra y quítela del bloque de terminales removible.
6.5 Reemplazo del Inversor
186 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
