*8.Desconecte el puente de alambre entre HC y H1 al utilizar la entrada de seguridad.
ADVERTENCIA! Riesgo de Movimiento Repentino. No cierre el cableado para el circuito de control a menos que el parámetro de
terminal de entrada multifuncional esté configurado adecuadametne (S5 para tres hilos; H1-05 =“0”). Una secuencia inadecuada del
circuito de arranque/alto puede tener como resultado la muerte o lesiones graves a causa del equipo en movimiento.
ADVERTENCIA! Riesgo de Movimiento Repentino. Asegúrese de que los circuitos de arranque/alto y de seguridad están cableados
correctamente y en el estado correcto antes de aplicar energía al inversor. De no hacerlo así, puede tener como resultado la muerte
o lesiones graves ocasionados por el equipo en movimiento. Al programarse para un control de 3 cables, un cierre momentáneo de la
terminal S1 puede ocasionar que el inversor arranque.
ADVERTENCIA! Al utilizar una secuencia de 3 cables, configure el inversor en la secuencia de 3 cables antes de cablear las terminales
de control y asegurar que el parámetro b1-17 está configurado en 0 (el inversor no acepta un comando de avance al encenderlo
(predeterminado)). Si el inversor está cableado para una secuencia de 3 cables pero está configurado para una secuencia de 2 cables
(predeterminado) y si el parámetro b1-17 está configurado en 1 (el inversor acepta un comando de avance al encenderse). El motor
rotará en dirección inversa al encenderse el inversor y puede ocasionar lesiones.
ADVERTENCIA! Cuando la función predeterminada de la aplicación se ejecuta (o A1-06) está configurado a cualquier otro valor
diferente de 0), las funciones de la terminal de E/S del inversor cambian. Esto puede ocasionar un funcionamiento inesperado y daños
potenciales al equipo o lesiones.

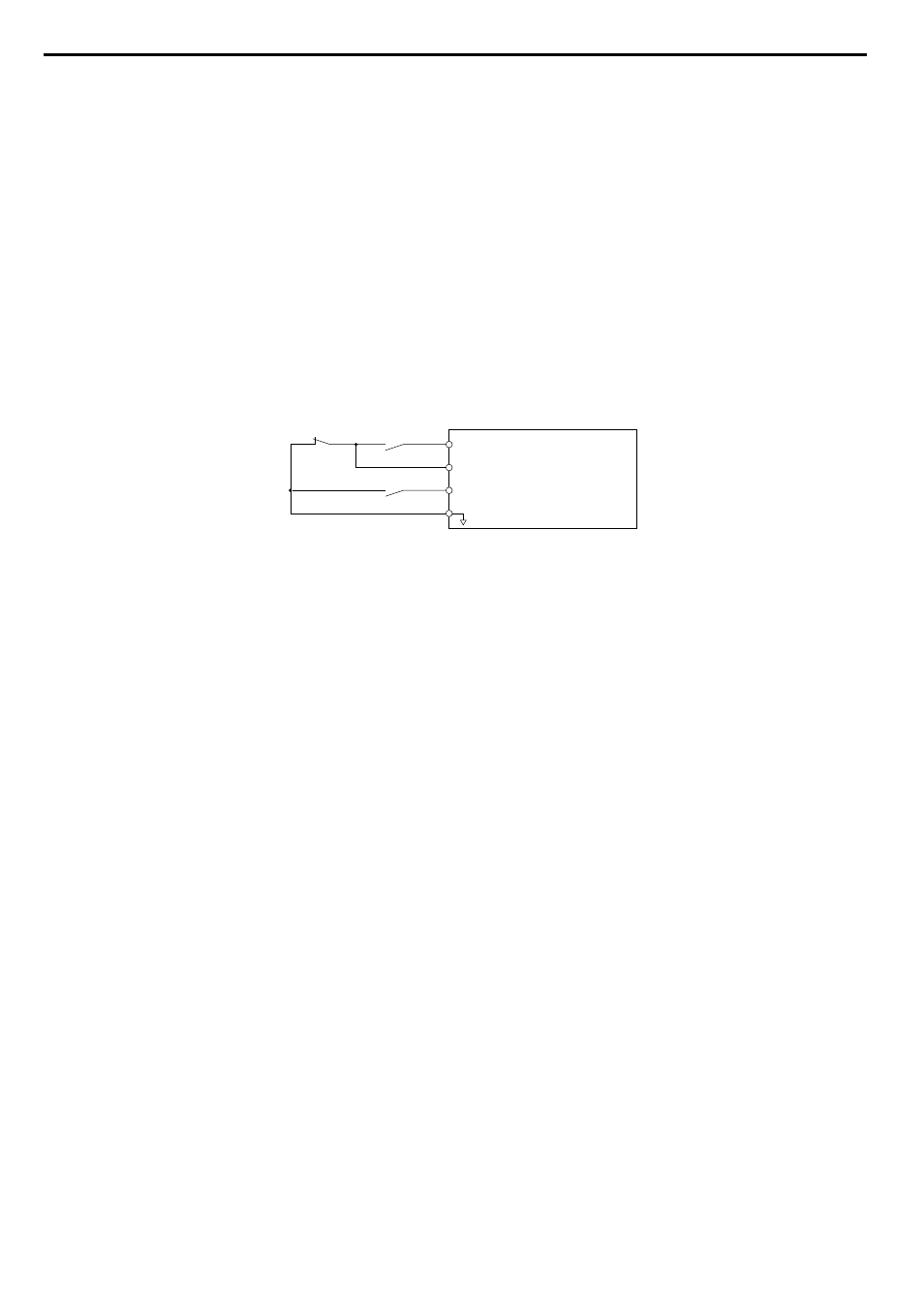

Figura 3.2 ilustra un ejemplo de una secuencia de 3 cables.
Relé de Alto (N.C.) Relé de Avance (N.O.)
S2
S5
SC
S1
Comando de avance
(avanzar en cierre momentáneo)
Comando de alto
(detener en apertura momentánea)
Comando adelante/reversa
(entrada multifunción: H1-05 = 0)
Común de entrada de secuencia
Inversor
Figura 3.2 Secuencia de 3 Hilos
