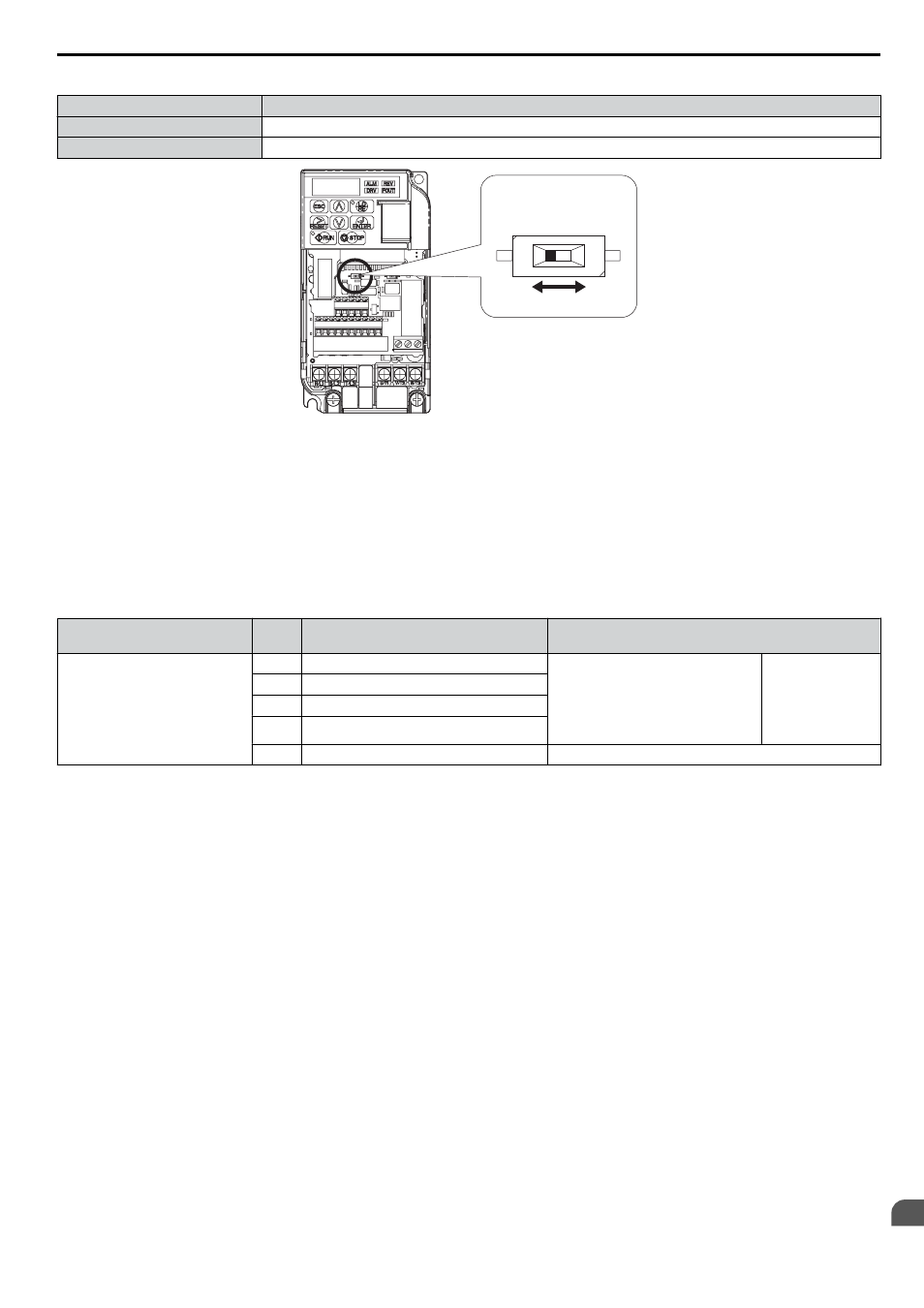

Tabla C.2 Configuración del interruptor MEMOBUS/Modbus

Posición S2

Descripción

ENCENDIDO

Resistencia de la terminal interna ENCENDIDA

APAGADO

Resistencia de la terminal interna APAGADA (sin resistencia de la terminal); configuración predeterminada

B

C

A

A – Interruptor DIP S2
B – APAGADO

C – Encendido

Figura C.3 Interruptor de Terminales MEMOBUS/Modbus y Resistor Terminal

Nota: 1. Separa los cables de comunicación de los cables del circuito principal y el cableado del circuito de control.

2. Use cables blindados para el cable de comunicación, y use abrazaderas blindadas adecuadas. Utilice blindaje sólo en un extremo.
3. Al utilizar comunicación RS-485, conecte S+ a R+, y S- a R- en el tablero de terminales del circuito de control. Refiérase a

Figura

C.4

.

n

Terminales de Comunicación Serial

Tabla C.3 Terminales del Circuito de Control: Comunicaciones Seriales

Tipo

No.

Nombre de Señal

Configuración Predeterminada de Función (Nivel

de Señal)

Comunicación MEMOBUS/

Modbus

R+

Entrada de Comunicaciones (+)

Comunicación MEMOBUS/

Modbus:

Use un cable RS-485 ó RS-422 para

conectar el inversor.

Protocolo de

comunicación

MEMOBUS/

Modbus

RS-485/422 115.2

kBps (máx..)

R–

Entrada de comunicaciones (–)

S+

Salida de comunicaciones (+)

S-

Salida de comunicaciones (–)

IG

Tierra del blindaje

0 V

C.1 Configuración Básica de MEMOBUS/Modbus
