u Vistas Frontales
I
H
F
A
B
C
D
E
G
I
A
B
C
D
E
F
G
H
CIMR-V 2A0006B CIMR-V 2A0012B
A – Conector de Tablero de Terminal
B – Interruptor DIP S1
Refiérase a
Interruptor de Terminal A2 PAG.
61
C – Interruptor DIP S3 Refiérase a
Interruptor de Modo de Sumidero/
Fuente PAG. 59
D – Terminal del Circuito de
Control Refiérase a Cableado del
Circuito de Control PAG. 54
E – Terminal del Circuito
Principal Refiérase a Cableado de
la Terminal del Circuito Principal
PAG. 53
F – Terminal de Tierra
G – Tapa de la Terminal
H – Conector de Tarjeta Opcional
Refiérase a Conexión de la
Tarjeta de Opción PAG. 206
I – Interruptor DIP S2 Refiérase a
Terminación de MEMOBUS/
Modbus PAG. 62

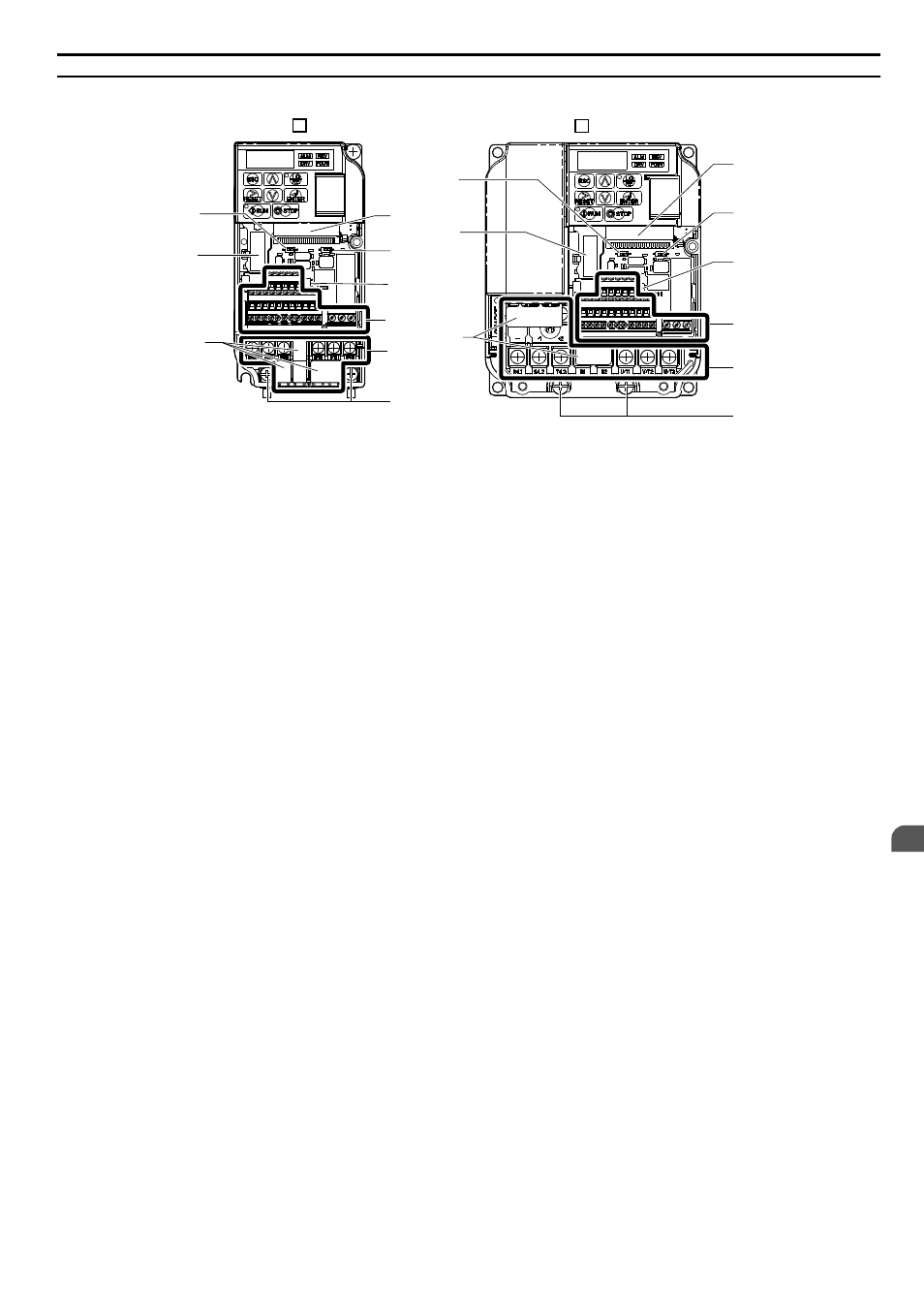

Figura 1.7 Vistas Frontales de los Inversores
