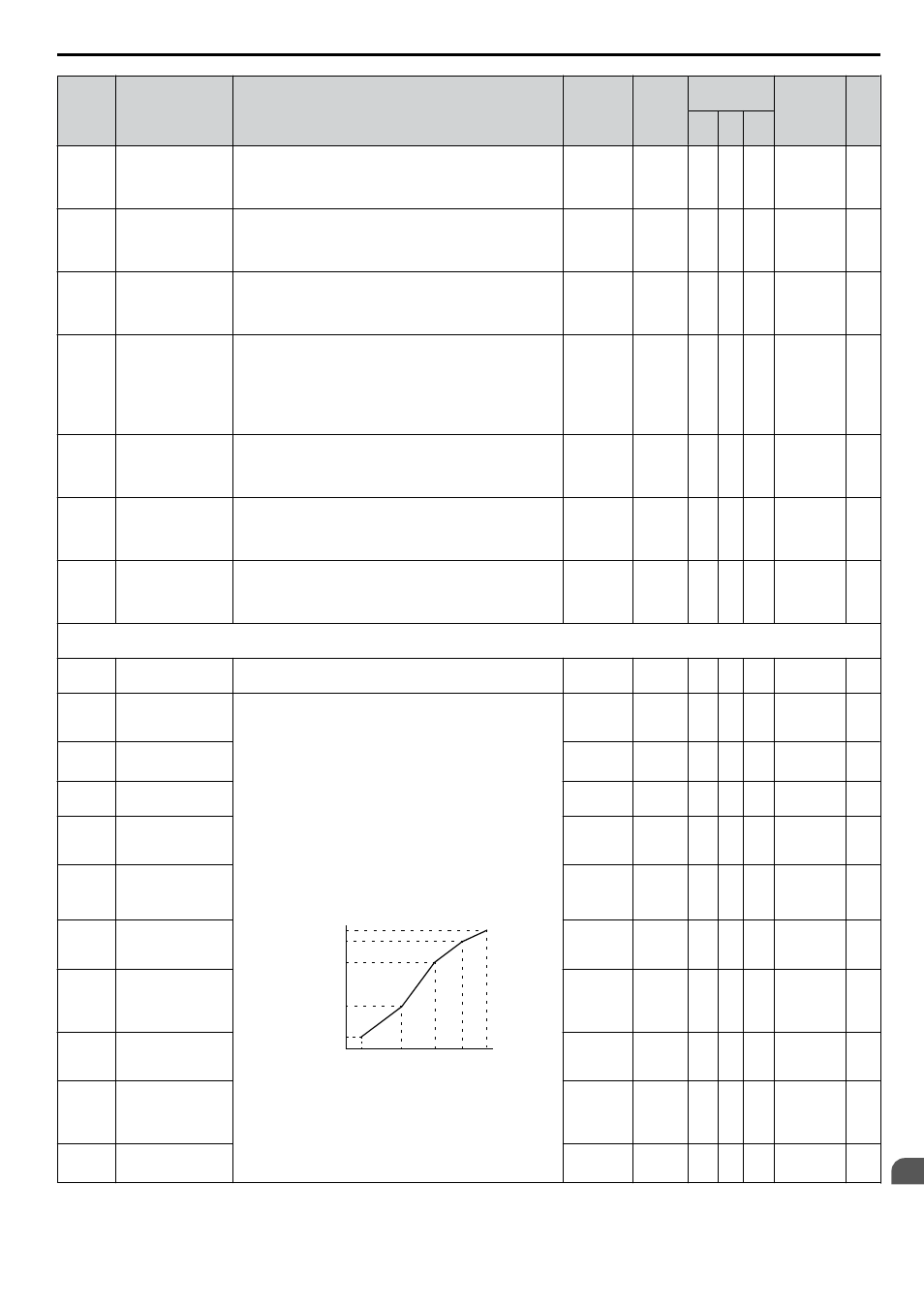

No.

Nombre

Descripción

Rango

Def.

Modo de

Control

Dir. Hexa Pág

.

V/f O

LV PM

E2-06 Inductancia de

Fuga del Motor

Configura la caída de voltaje debido a la inductancia de

fuga del motor como un porcentaje del voltaje nominal del

motor.

Se configura automáticamente durante el Auto Ajuste.

0.0 a 40.0

<57>

A

A

313

E2-07

Coeficiente de

Saturación del

Núcleo de Hierro

del Motor 1

Configura el coeficiente de saturación de hierro del motor

en el 75% del flujo magnético. Se configura

automáticamente durante el Auto Ajuste.

E2-07 a

0.50

0.50

A

314

E2-08

Coeficiente de

Saturación del

Núcleo de Hierro

del Motor 2

Configura el coeficiente de saturación de hierro del motor

al 75% del flujo magnético. Se configura automáticamente

durante el Auto Ajuste.

[E2-07] a

0.75

0.75

A

315

E2-09 Pérdida Mecánica

del Motor

Configura la pérdida mecánica del motor como un

porcentaje de la potencia nominal del motor (kW).

Ajuste en las siguientes circunstancias:
• Cuando existe una gran cantidad de pérdida de torque

debido a la fricción de los rodamientos del motor.

• Cuando existe una gran cantidad de pérdida de torque.

0.0 a 10.0

0.0%

A

316

E2-10

Pérdida de Hierro

del Motor para

Compensación de

Torque

Configura la pérdida de hierro del motor en watts (W).

0 a 65535

<57>

A

317

E2-11 Salida Nominal del

Motor

Configura la potencia nominal del motor en kilowatts

(kW). Se configura automáticamente durante el Auto

Ajuste.

(1HP = 0.746 kW).

0.00 a

650.00

0.40 kW

<12>

S

S

318

106

E2-12

Coeficiente de

Saturación del

Núcleo de Hierro

del Motor 3

Configura el coeficiente de saturación del núcleo de hierro

del motor al 130% del flujo magnético.

Se configura automáticamente durante el Auto Ajuste.

1.30 a 5.00

1.30

A

328

E3: Características de V/f del Motor 2

Use los parámetros E3 para configurar el patrón de V/f para un segundo motor.

E3-01 Método de Control

del Motor 2

0: Control de V/f

2: Vector de ciclo abierto(OLV)

0 ó 2

0

A

A

319

E3-04

Frecuencia de

Salida Máxima del

Motor 2

Estos parámetros configuran el patrón de V/f para el motor

2.

Para configurar las características lineales de V/f configure

los mismos valores para E3-07 y E3-09. En este caso, la

configuración para E3-08 será ignorada. Asegúrese de que

las cuatro frecuencias están configuradas de acuerdo con

estas reglas, u ocurrirá una falla OPE10:

E3-04 ≥ E3-06> E3-07 > E3-09

E3-05
E3-12

E3-13

E3-08

E3-10

E3-05
E3-12

E3-13

E3-08

E3-10

E3-09 E3-07 E3-06 E3-11 E3-04

Salida VCA rms (V)

Frecuencia (Hz)

40.0 a

400.0

60 Hz

A

A

31A

E3-05

<24>

Voltaje Máx. de

Motor 2

0.0 a 255.0 230 V

A

A

31B

E3-06 Frecuencia Base del

Motor 2

0.0 a E3-04 60 Hz

A

A

31C

E3-07

Frecuencia

de Salida Media del

Motor 2

0.0 a E3-04 3.0 Hz

<53>

A

A

31D

E3-08

<24>

Frecuencia

de Salida Media del

Motor 2

0.0 a 255.0

18.4 V

<12>
<53>

A

A

31E

E3-09

Frecuencia

de Salida Mínima

del Motor 2

0.0 a E3-04 1.5 Hz

<53>

A

A

31F

E3-10

<24>

Voltaje

de Frecuencia

de Salida Mínima

del Motor 2

0.0 a 255.0

13.8 V

<12>
<53>

A

A

320

E3-11

<26>

Frecuencia de

Salida Media 2 del

Motor 2

0.0 a E3-04 0.0 Hz

A

A

345

E3-12

<24>
<52>

Voltaje de

Frecuencia de

Salida Media 2 del

Motor 2

0.0 a 255.0

<24>

0.0 Vca

A

A

346

E3-13

<24>

Voltaje Base del

Motor 2

0.0 a 255.0

<24>

0.0 Vca

A

S

347

B.2 Tabla de Parámetros

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico

239

B

Lista de Parámetros
