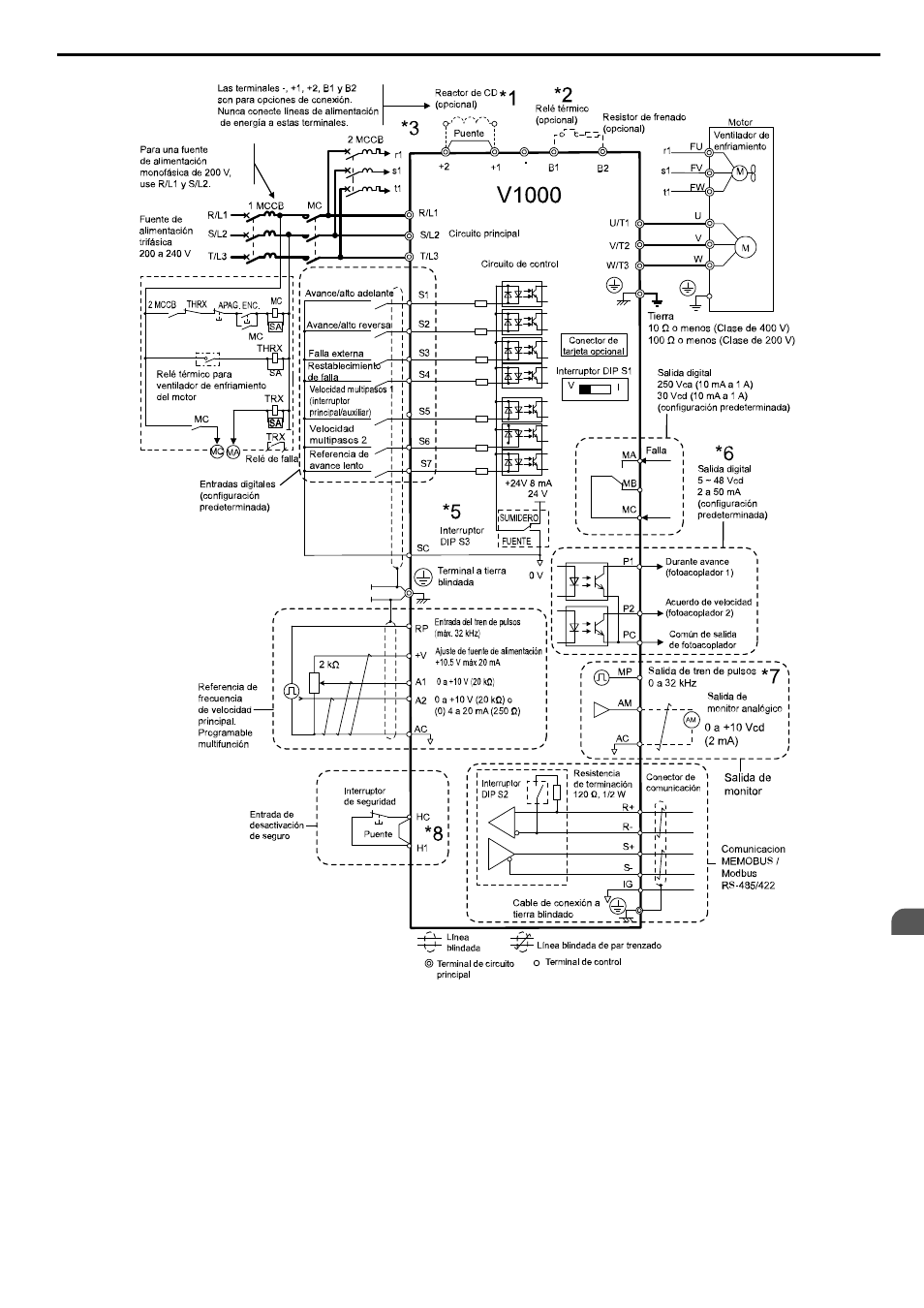

Figura 3.1 Diagrama de Conexión Estándar del Inversor
*1.Quite el puente al instalar un reactor de CD opcional.
*2.La MC en el lado de entrada del circuito principal deberá estar abierta al disparar el relé térmico.
*3.Los motores auto enfriados no requieren cableado del motor de ventilador de enfriamiento por separado.
*4.Conectado usando la señal de entrada de secuencia (S1 a S7) desde el transistor NPN; Predeterminado: modo de
sumidero (com 0 V)
*5.Use sólo una fuente de alimentación interna de +24 V en modo de sumidero; el modo de fuente requiere una fuente
de alimentación externa. Refiérase a Conexiones de E/S PAG. 59 .
*6.Carga mínima: 5 Vcd, 10mA (valor de referencia)
*7.Las salidas del monitor trabajan con dispositivos como medidores de frecuencia analógicos, amperímetros,
voltímetros y vatímetros; están diseñados para utilizarse como una señal de tipo de retroalimentación.
3.2 Diagrama de Conexión Estándar
