A

F

C

D

E

B

A – Lado del inversor
B – Conecte el blindaje a la terminal

de tierra del inversor.

C – Aislamiento

D – Lado del dispositivo de control
E – Revestimiento del blindaje (Aislar

con cinta)

F – Blindaje

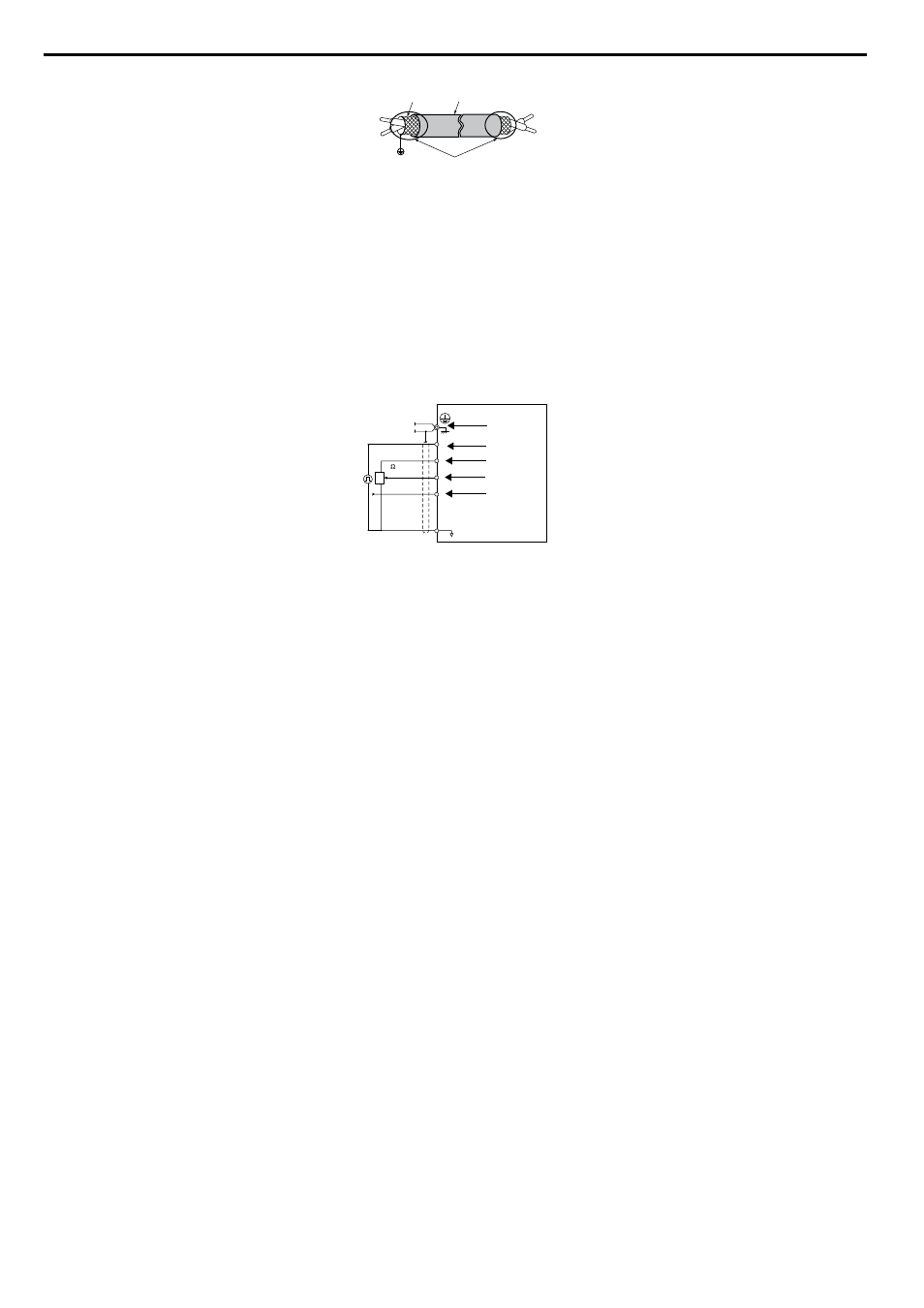

Figura 3.24 Preparación de los Extremos de los Cables Blindados

Al establecer la frecuencia por referencia analógica desde un potenciómetro externo, use cables de par trenzado blindados

y conecte a tierra el blindaje de los cables de par trenzado a la terminal de tierra del inversor.

AVISO: Las líneas de señal analógica entre el inversor y la estación del operador o el equipo periférico no debe exceder de 50 metros

al usar una señal analógica desde una fuente remota para suministrar la referencia de frecuencia. De lo contrario, puede tener como

resultado un desempeño pobre del sistema.

2 k

RP

+V

A1

A2

AC

A

B

C
D

E
F

G

A – Inversor
B – Terminal de tierra (conexión de

blindaje)

C – (RP) Tren de Pulsos (máximo de

32 kHz)

D – (+V) Fuente de alimentación de

ajuste de frecuencia +10.5 Vcd
máximo 20 mA

E – (A1) Frecuencia de velocidad

principal 0 a +10 Vcd (20 kΩ)

F – (A2) Entrada analógica

multifunción
0 a +10 Vcd (20 kΩ) o
4 a 20 mA (250 Ω)/
0 a 20 mA (250 Ω)

G – Potenciómetro de ajuste de

frecuencia

Figura 3.25 Cableado de la Referencia de Frecuencia a las Terminales del Circuito de Control (Referencia Externa)

3.7 Cableado del Circuito de Control

58

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
