ADVERTENCIA! Peligro de Descarga Eléctrica. Siempre utilice un cable de conexión a tierra que cumpla los estándares técnicos del
equipo eléctrico y reduzca al mínimo la longitud del cable a tierra. Una conexión a tierra inadecuada del equipo puede ocasionar
potenciales eléctricos peligrosos en el chasis del equipo, lo cual puede tener como resultado la muerte o lesiones graves.
ADVERTENCIA! Peligro de Descarga Eléctrica. Asegúrese de conectar a tierra la terminal de tierra del inversor. (Clase de 200 V:
Conectar a tierra a 100 Ω o menos, Clase de 400 V: Conectar a tierra a 10 Ω o menos). Una conexión a tierra inadecuada del equipo
puede tener como resultado la muerte o lesiones graves al hacer contacto con equipo eléctrico sin conexión a tierra.
AVISO: No comparta el cable de conexión a tierra con otros dispositivos como máquinas soldadoras o equipo eléctrico de alta corriente.
Una conexión a tierra inadecuada del equipo puede tener como resultado el mal funcionamiento del inversor o del equipo debido a la
interferencia eléctrica.
AVISO: Al utilizar más de un inversor, conecte a tierra varios inversores según las instrucciones. Una conexión a tierra inadecuada del
equipo puede tener como resultado un funcionamiento anormal del inversor o del equipo.
Consulte Figura 3.17 al utilizar varios inversores. No haga rizos con el cable de conexión a tierra.
A B A
A – Correcto B – Incorrecto

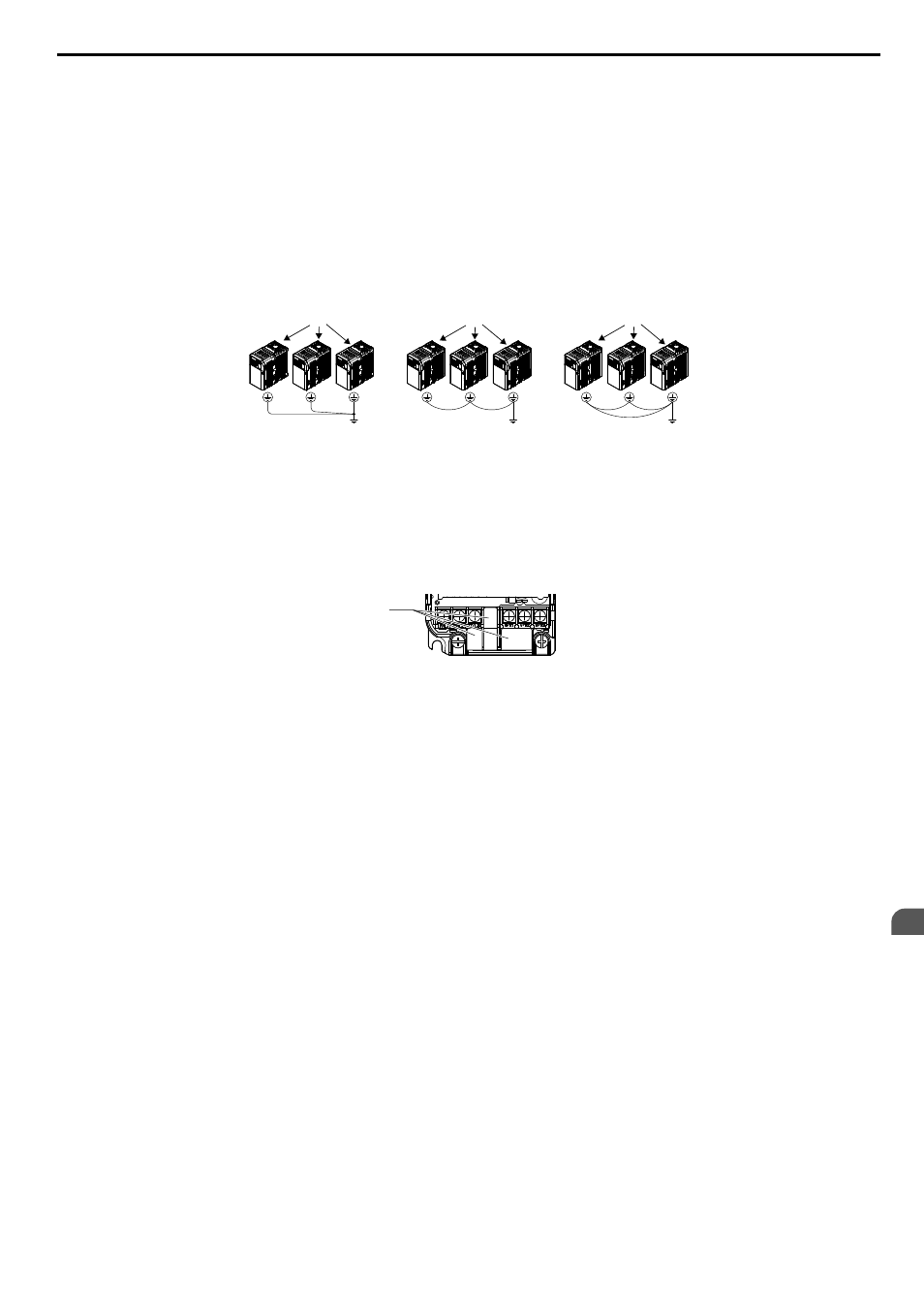

Figura 3.17 Cableado de Varios Inversores
n Cableado de la Terminal del Circuito Principal
ADVERTENCIA! Peligro de Descarga Eléctrica. Apague la fuente de alimentación del inversor antes de cablear las terminales del
circuito principal. De lo contrario, puede tener como resultado lesiones graves o la muerte.
Nota: 1. Una tapa colocada sobre el Bus de CD y las terminales del circuito de frenado antes del embarque ayuda a evitar errores en el cableado.
Corte las tapas según sea necesario para las terminales con un par de pinzas de punta.
A
Figura 3.18 Una –Tapa Protectora para Evitar Errores en el Cableado
2. El tornillo de terminal de conexión a tierra en el IP20/NEMA Tipo 1 mantiene la tapa protectora en su lugar.
Diagrama de Conexión del Circuito Principal
Para las conexiones del circuito de energía principal del inversor, consulte Figura 3.3 y Figura 3.4 en la página 45 .
ADVERTENCIA! Peligro de Incendio. Las terminales de conexión del resistor de frenado son B1 y B2. No conecte resistores de frenado
a ninguna otra terminal. Las conexiones de cableado inadecuadas pueden ocasionar que el resistor de frenado se sobrecaliente y
ocasionar la muerte o lesiones graves por fuego. De no cumplir con lo anterior, esto puede tener como resultado daño al circuito de
frenado o al inversor .
