Terminaciones de Cable de Tipo Casquillo
Acople a presión un casquillo al cableado de la señal para mejorar la simplicidad y confiabilidad del cableado. Use la
herramienta de acoplamiento a presión CRIMPFOX ZA-3, fabricada por PHOENIX CONTACT.
fd1
fd2
6 mm
L

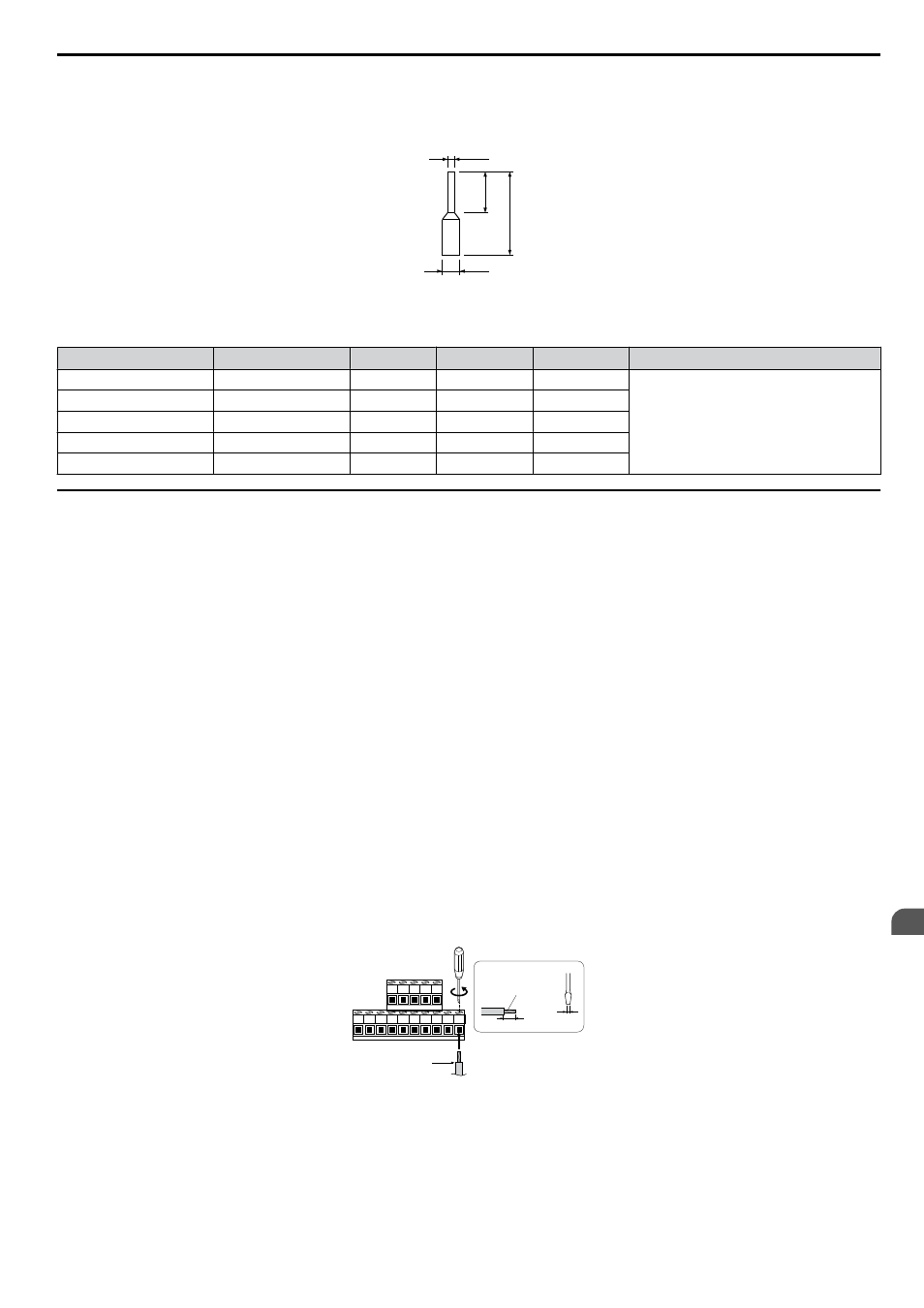

Figura 3.22 Dimensiones del Casquillo
Tabla 3.10 Tipos y Tamaños de las Terminales de Casquillo
Tamaño mm
2
(AWG)
Tipo
L (mm)
d1 (mm)
d2 (mm)
Fabricante
0.25 (24)
AI 0.25-6YE
10.5
0.8
2
PHOENIX CONTACT
0.34 (22)
AI 0.34-6TQ
10.5
0.8
2
0.5 (20)
AI 0.5-6WH
12
1.1
2.5
0.75 (18)
A1 0.75-6GY
12
1.3
2.8
1.0
AI 1-6RD
12
1.5
3.0
u
Procedimiento de Cableado
Esta sección describe los procedimientos apropiados y los preparativos para cablear el tablero de terminales.
ADVERTENCIA! Peligro de Descarga Eléctrica. No quite las tapas ni toque las tarjetas de circuitos cuando la alimentación de energía
está encendida. De lo contrario, puede tener como resultado la muerte o lesiones graves.
AVISO: Separe el cableado del circuito de control del cableado del circuito principal (terminales R/L1, S/L2, T/L3, B1, B2, U/T1, V/T2,
W/T3, -, +1, +2) y otras líneas de alta potencia. Las prácticas de cableado inadecuadas pueden tener como resultado el mal
funcionamiento del inversor debido a la interferencia eléctrica.
AVISO: Separe el cableado para las terminales de salida digital MA, MB y MC del cableado a otras líneas de circuitos de control. Las
prácticas de cableado inadecuadas pueden tener como resultado el mal funcionamiento del equipo o disparos dañinos.
AVISO: Use una fuente de alimentación de clase 2 (estándar UL) al realizar conexiones a las terminales de control. La aplicación
inadecuada de dispositivos periféricos puede tener como resultado la degradación del desempeño del inversor debido a una fuente de
alimentación inadecuada.
AVISO: Aisle el blindaje con cinta o tuberías para evitar el contacto con otras líneas de señales y equipo. Las prácticas de cableado
inadecuadas pueden tener como resultado el mal funcionamiento del inversor o del equipo debido a un corto circuito.
AVISO: Conecte el blindaje del cable blindado a la terminal de tierra apropiada. Las prácticas de conexión a tierra del equipo
inadecuadas pueden tener como resultado el mal funcionamiento del inversor o del equipo, o disparos dañinos.
Cablee el tablero de terminales utilizando
como guía (bloque de terminales del circuito de control). Asegúrese
de preparar los extremos del cableado del circuito de control como se muestra en
los Cables y Torque de Ajuste PAG. 50
según las especificaciones de torque de ajuste.
AVISO: No apriete los tornillos más allá del torque de ajuste especificado. De lo contrario, puede dañar el bloque de terminales.
AVISO: Use cables de par trenzado blindados como se indica para prevenir fallas de operación. Las prácticas de cableado inadecuadas
pueden tener como resultado el mal funcionamiento del inversor o del equipo debido a la interferencia eléctrica.
E
A
B
D
C
Preparación de los
extremos del cable
A – Bloque de Terminales de Control
B – Evite deshilachar los hilos del
cable al quitar el aislante del
cable. Longitud sin aislante 5.5
mm.
C – Cable sencillo o cable trenzado
D – Afloje el tornillo para insertar el
cable.
E – Profundidad de corte 0.4 mm o
menor
Ancho de corte de 2.5 mm o
menor
Figura 3.23 Guía de Cableado del Tablero de Terminales
