Interruptor de Alto Interruptor de Avance
(N.C.) (N.O.)
Inversor
Comando de Avance
(avanza cuando está abierto)
Comando de Alto
(se detiene cuando se cierra)
Comando Adelante/Reversa
(FWD/REV) (entrada multifunción)*
Común de Entrada Digital
S1
S2
S5
SC

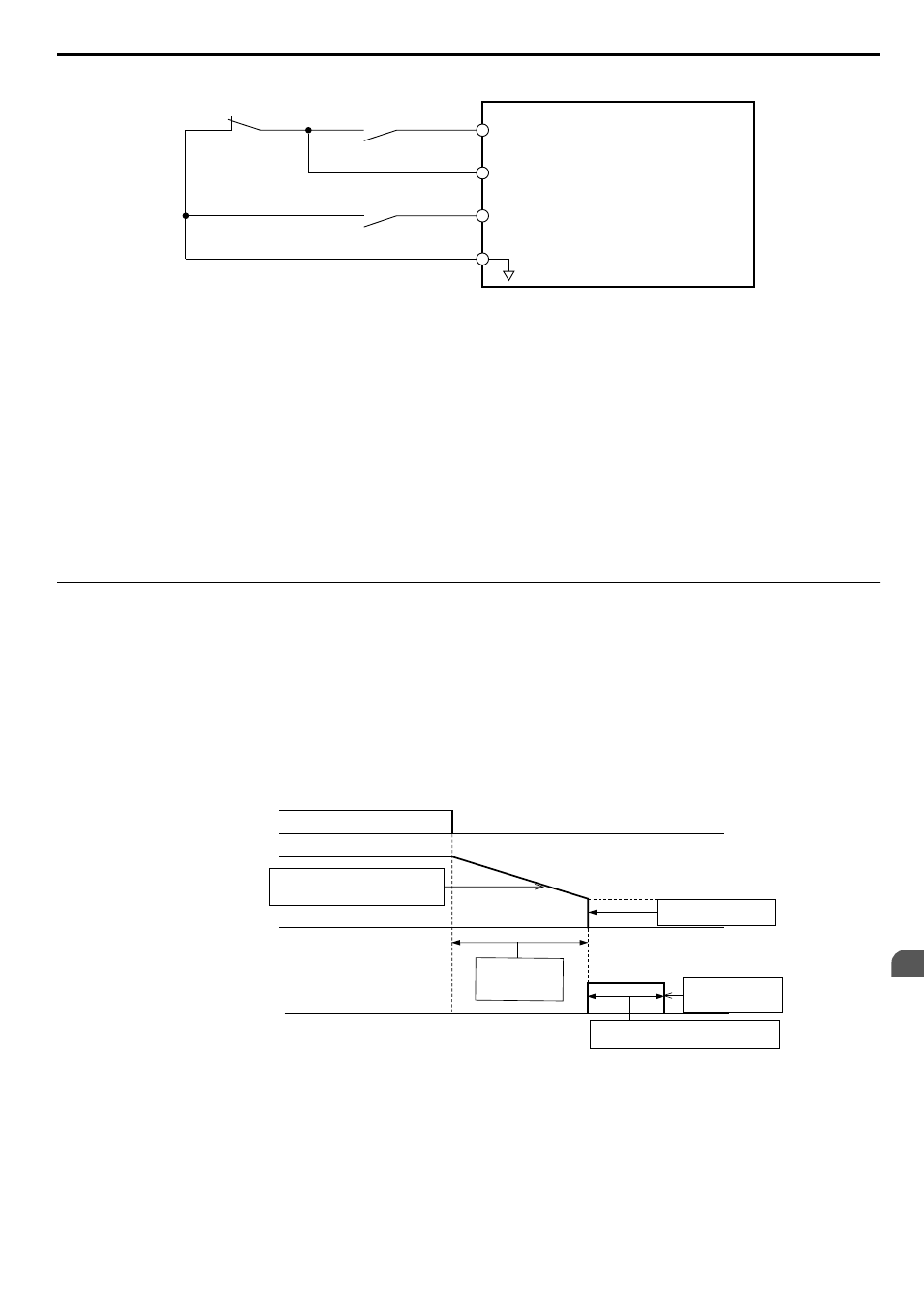

Figura 4.16 Diagrama de Cableado de Ejemplo para una Secuencia de 3 cables Usando una Terminal S5
Nota: Cuando la Terminal S5 está abierta, el motor gira hacia adelante. Cuando está cerrada, el motor gira en reversa.
ADVERTENCIA! Al utilizar una secuencia de 3 cables, configure el inversor en la secuencia de 3 cables antes de cablear las terminales
de control y asegurar que el parámetro b1-17 está configurado en 0 (el inversor no acepta un comando de avance al encenderlo
(predeterminado)). Si el inversor está cableado para una secuencia de 3 cables pero está configurado para una secuencia de 2 cables
(predeterminado) y si el parámetro b1-17 está configurado en 1 (el inversor acepta un comando de avance al encenderse), el motor
girará en dirección inversa al encenderse el inversor y puede ocasionar lesiones.
Nota: Refiérase a Lista de Parámetros PAG. 223 para una lista de funciones de entrada digital. Después de realizar una inicialización de 3
cables (A1-03 =“3”), el inversor asignará automáticamente el comando adelante/reversa a la terminal S5.
PRECAUCIÓN! El motor comenzará a girar tan pronto como se encienda la alimentación. Deben tomarse las precauciones adecuadas
para asegurar que el área alrededor del motor sea segura antes de encender el inversor. De lo contrario, esto puede tener como
resultado lesiones leves o moderadas.
Nota: Arranque encendiendo o apagando la fuente de alimentación. Por motivos de seguridad, el inversor está configurado inicialmente para no
aceptar un comando de avance al encenderse (b1-17 = "0"). Si se envía un comando de avance al encender, el LED indicador RUN destellará
rápidamente. Para cambiar esto y hacer que el inversor envíe el comando de avance, cambie el parámetro b1-17 a 1.
u Selección de Método de Alto: b1-03
Al enviar un comando de Alto, el inversor detiene el motor usando uno de cuatro métodos posibles.
n Rampa hasta detener: b1-03 = 0
Cuando b1-03 = 0, el motor desacelerará hasta detenerse cuando se ingresa un comando de alto. El tiempo de desaceleración
se configura por C1-02 (Tiempo de Desaceleración 1). Refiérase a Aceleración/Desaceleración: C1-01 a C1-11 PAG.
99 .
Cuando la frecuencia de salida cae por debajo de la frecuencia de inicio de frenado de inyección de CD (b2-01) durante
la desaceleración, la corriente de frenado de Inyección de CD (b2-02) se activará por el tiempo de Inyección de CD
especificado al detenerse (b2-04).
Comando de Avance
Frecuencia de Salida
Desacelera de acuerdo con el
tiempo de desaceleración
especificado
ENC.
Frenado de Inyección
de CD
Tiempo de
desaceleración
(C1-02, etc.)
Nivel de Velocidad Cero
(b2-01)
Corriente de Freno de
Inyección de CD
(b2-02)
Tiempo de Frenado de CD al Detenerse
(b2-04)
APAG.
Figura 4.17 Rampa hasta detener
Nota: El parámetro b2-04 no está disponible si se utiliza el Vector de Ciclo Abierto de PM. En su lugar, configure el tiempo de frenado de Corto
Circuito en b2-13.
n Inercia hasta Detener: b1-03 = 1
Al quitar el comando de avance, el inversor apagará su salida y el motor seguirá impulsado por su inercia (desaceleración
sin control). El motor seguirá impulsado por su inercia a la velocidad determinada por la inercia de carga.
