A

B

C

D

A – Alimentación externa, 48 V máx.
B – Diodo supresor

C – Bobina
D – 50 mA o menor

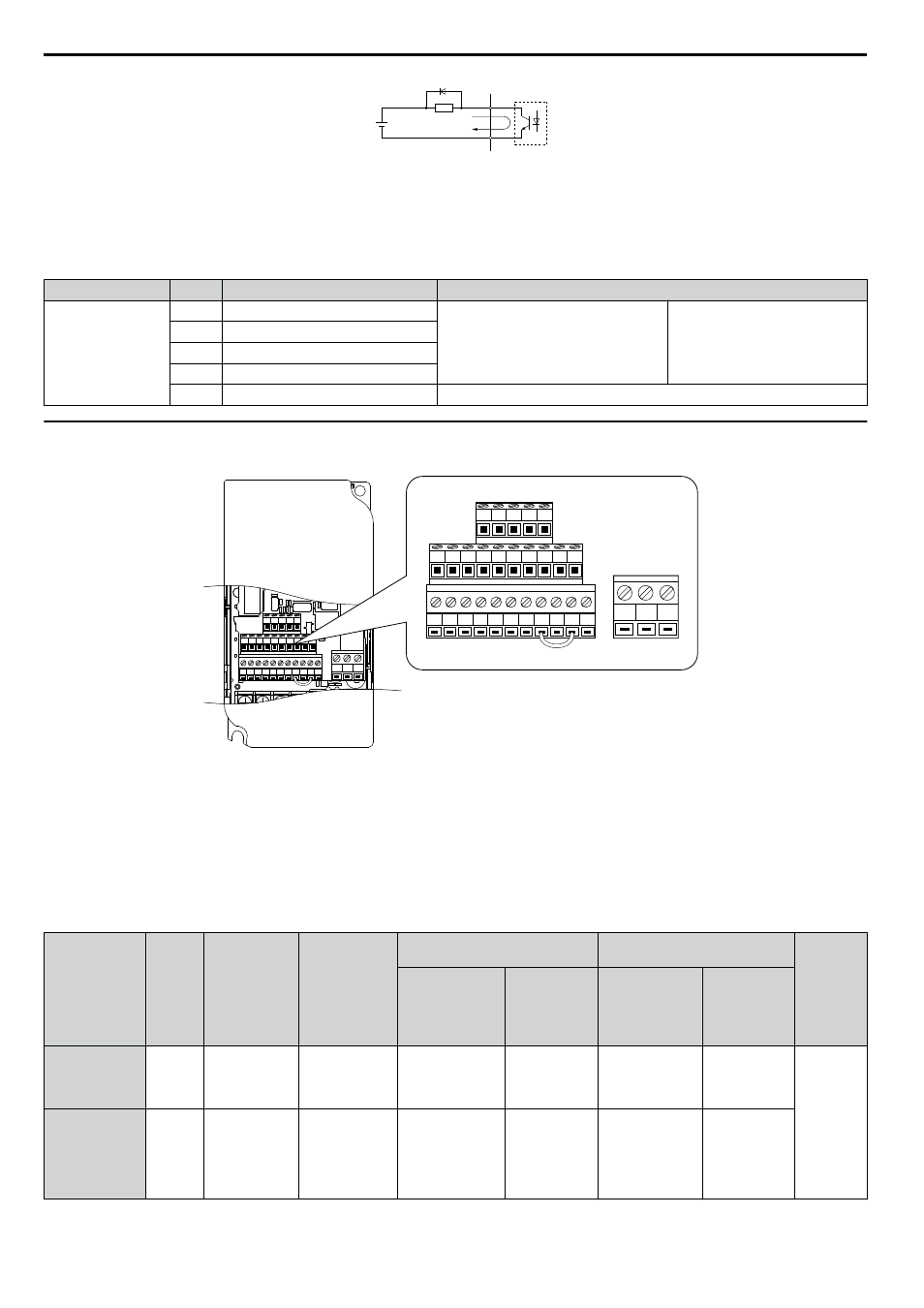

Figura 3.20 Conexión de un diodo supresor

n

Terminales de Comunicación Serial

Tabla 3.8 Terminales del Circuito de Control: Comunicaciones Seriales

Tipo

No.

Nombre de Señal

Función (Nivel de Señal)

MEMOBUS/

Modbus

Comunicación

R+

Entrada de comunicaciones (+)

Comunicación MEMOBUS/Modbus:

Use un cable RS-485 ó RS-422 para

conectar el inversor.

Protocolo de comunicación

MEMOBUS/Modbus RS-485/422

115.2 kbps (máx.)

R-

Entrada de Comunicaciones (-)

S+

Salida de Comunicaciones (+)

S-

Salida de Comunicaciones (-)

IG

Tierra del blindaje

0 V

u

Configuración del Bloque de Terminales Removible

S1

S2

S3

S4

S5

S6

S7 HC SC H1 RP

R+ R–

S+ S–

IG

P1

P2 PC A1

A2

+V AC AM AC MP

MC

MB

MA

S1

S2

S3

S4

S5

S6

S7 HC SC H1 RP

R+ R-

S+ S-

IG

P1

P2 PC A1

A2

+V AC AM AC MP

MC

MB

MA

Figura 3.21 Bloque de Terminales del Circuito de Control Removible

(CIMR-VAoooooooo; CIMR-VUoooooooooo)

n

Especificaciones de Tamaño de Cable y Torque

Seleccione los cables apropiados y las terminales de prensado de

Tabla 3.10

. Acople a presión un casquillo al cableado

de señal para mejorar la simplicidad y confiabilidad del cableado.

Refiérase a Tipos y Tamaños de las Terminales de

Casquillo PAG. 57

.

Tabla 3.9 Tamaño de Cable y Especificaciones de Torque (Igual para todos los modelos)

Terminal

Tamañ

o de

Tornill

o

Torque de

Ajuste

N•m

Torque de

Ajuste

(pulg-lbs)

Terminal de Cable

Descubierto

Terminal de Tipo de

Casquillo

Tipo de

Cable

Tamaño de

Cable

Aplicable

mm

2

(AWG)

mm.

Recomenda

dos

2

(AWG)

Tamaño de

Cable

Aplicable

mm

2

(AWG)

mm.

Recomenda

dos

2

(AWG)

MA, MB, MC

M3

0.5 a 0.6

4.4 a 5.3

Trenzado: 0.25 a

1.5 (24 a 16)

Sencillo: 0.25 a

1.5 (24 a 16)

0.75 (18)

0.25 a 1.0

(24 a 18)

0.5 (20)

Línea

blindada,

etc.

S1-S7, SC, RP,

+V, A1, A2, AC,

HC, H1, P1, P2,

PC, MP, AM,

AC, S+, S-, R+,

R-, IG

M2

0.22 a 0.25

1.9 a 2.2

Trenzado: 0.25 a

1.0 (24 a 18)

Sencillo: 0.25 a

1.5 (24 a 16)

0.75 (18)

0.25 a 0.5

(24 a 20)

0.5 (20)

3.7 Cableado del Circuito de Control

56

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
