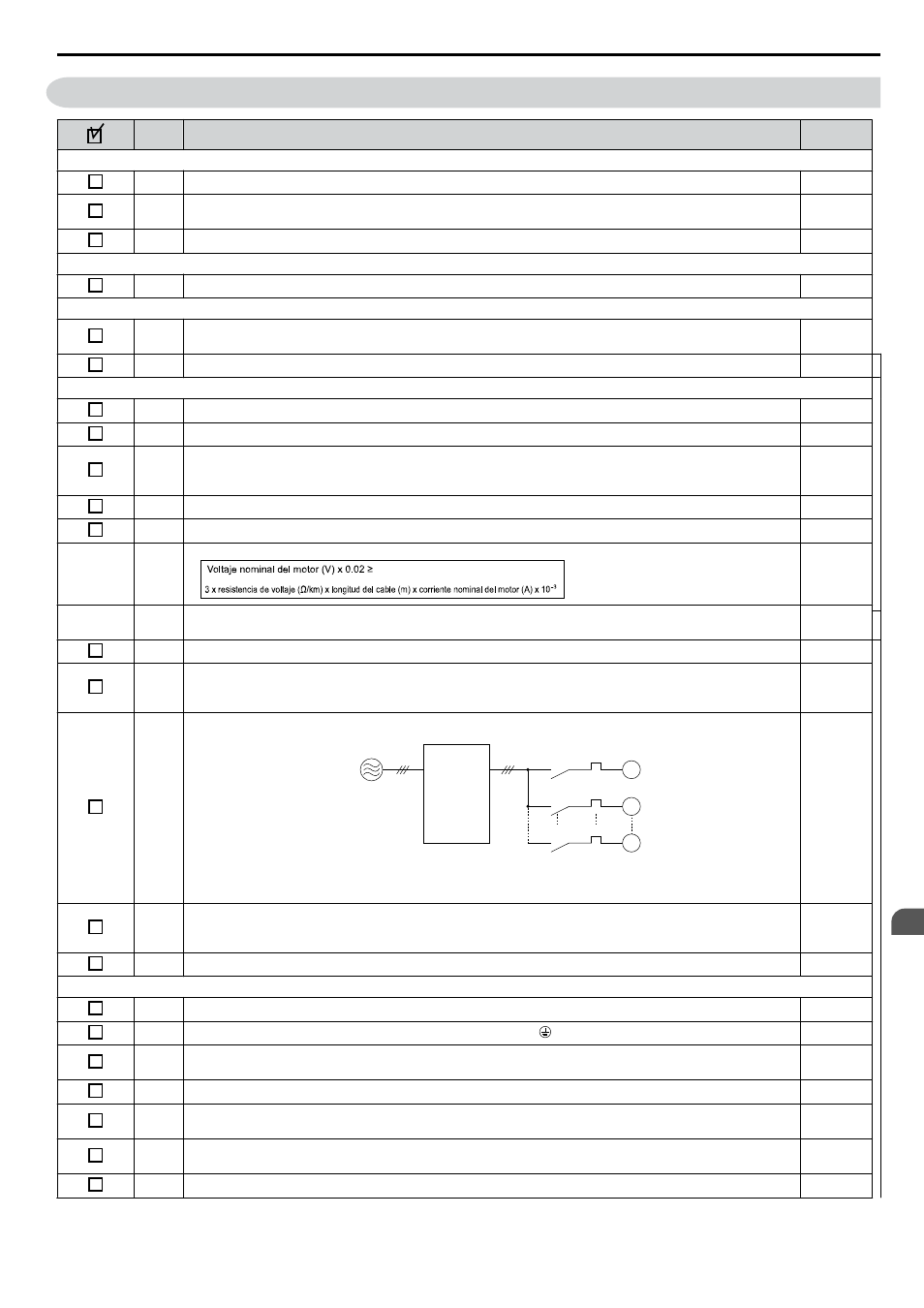

3.12 Lista de Comprobación de Cableado
No. Elemento Página
Inversor, periféricos, tarjetas de opción
1 Compruebe el número de modelo para asegurar la recepción del modelo correcto. 19
2
Compruebe que los resistores de frenado, reactores de CD, filtros de ruido y otros dispositivos periféricos sean
los correctos.
63
3 Compruebe que el modelo de la tarjeta de opción sea el correcto. 206
Área de Instalación y configuración física
4 Asegúrese de que el área alrededor del inversor cumpla las especificaciones. 32
Voltaje de fuente de alimentación, voltaje de salida
5
El voltaje de la fuente de alimentación debe encontrarse dentro del rango de especificación de voltaje de entrada
del inversor.
103
6 La capacidad nominal de voltaje para el motor debe coincidir con las especificaciones de salida del inversor. 19
Cableado del Circuito Principal
7 Confirme que existe una protección adecuada del circuito derivado según los códigos Nacionales y Locales. 42
8 Cablee adecuadamente la fuente de alimentación a las terminales R/L1, S/L2 y T/L3 del inversor. 45
9
Cablee adecuadamente el inversor y el motor juntos.
Las líneas del motor y las terminales de salida del inversor R/T1, V/T2 y W/T3 deben coincidir con el fin de
producir el orden de fase deseado. Si el orden de fase es incorrecto, el inversor rotará en la dirección opuesta.
52
10 Use un cable para 600 Vca recubierto de vinilo para las líneas de suministro de energía y del motor. 50
11 Use los calibres correctos para los cables del circuito principal. Refiérase a . 50
• Al utilizar un cable de motor comparativamente largo, calcule la cantidad de la caída de voltaje.
50
• Si el cable entre el inversor y el motor excede los 500 m, ajuste la frecuencia de la portadora (C6-02) de
manera acorde.
52 , 101
12 Conecte el inversor a tierra adecuadamente. Revise la página 52 . 52
13
Ajuste firmemente todos los tornillos de las terminales (terminales del circuito de control, terminales de
conexión a tierra).
Refiérase a .
50
14
Configure los circuitos de protección contra sobrecarga al hacer funcionar varios motores desde un único
inversor.
Fuente de Alimentación
Inversor MC1 MC1
MC1- MCn
MCn
MC2
OL1
OLn
OL2
OLn
OL 1-
... contactor magnético
... relé térmico
M1
M2
Mn
Nota: Cierre de MC1 a MCn antes de operar el inversor.
15
Si utiliza un resistor de frenado o una unidad de resistor de frenado dinámico, instale un contactor magnético.
Instale adecuadamente el resistor, y asegúrese de que la protección contra sobrecarga apaga la fuente de
alimentación.
63
16 Verifique que los capacitores de avance de fase NO están instalados en el lado de salida del inversor.
Cableado del circuito de control
17 Use cables de par trenzado para todo el cableado del circuito de control del inversor. 54
18 Conecte los blindajes del cableado blindado a la terminal GND . 59
19
Si utiliza una secuencia de 3 cables, configure los parámetros adecuadamente para las terminales de entrada
de contacto multifunción S1 a S7, y cablee adecuadamente los circuitos de control.
44
20 Cablee adecuadamente todas las tarjetas de opción. 206
21
Compruebe si existen otros errores en el cableado.
Utilice únicamente un multímetro para comprobar el cableado.
-
22
Asegure adecuadamente los tornillos de la terminal del circuito de control en el inversor.
Refiérase a .
50
23 Recoja todos los recortes de cable.
