Inversor
0 a 10 V
Referencia de Frecuencia Principal 2 k
+V (+10.5 V, 20 mA)
(entrada de voltaje)
Referencia de Frecuencia Principal
(entrada de voltaje)
Referencia de Frecuencia
Común

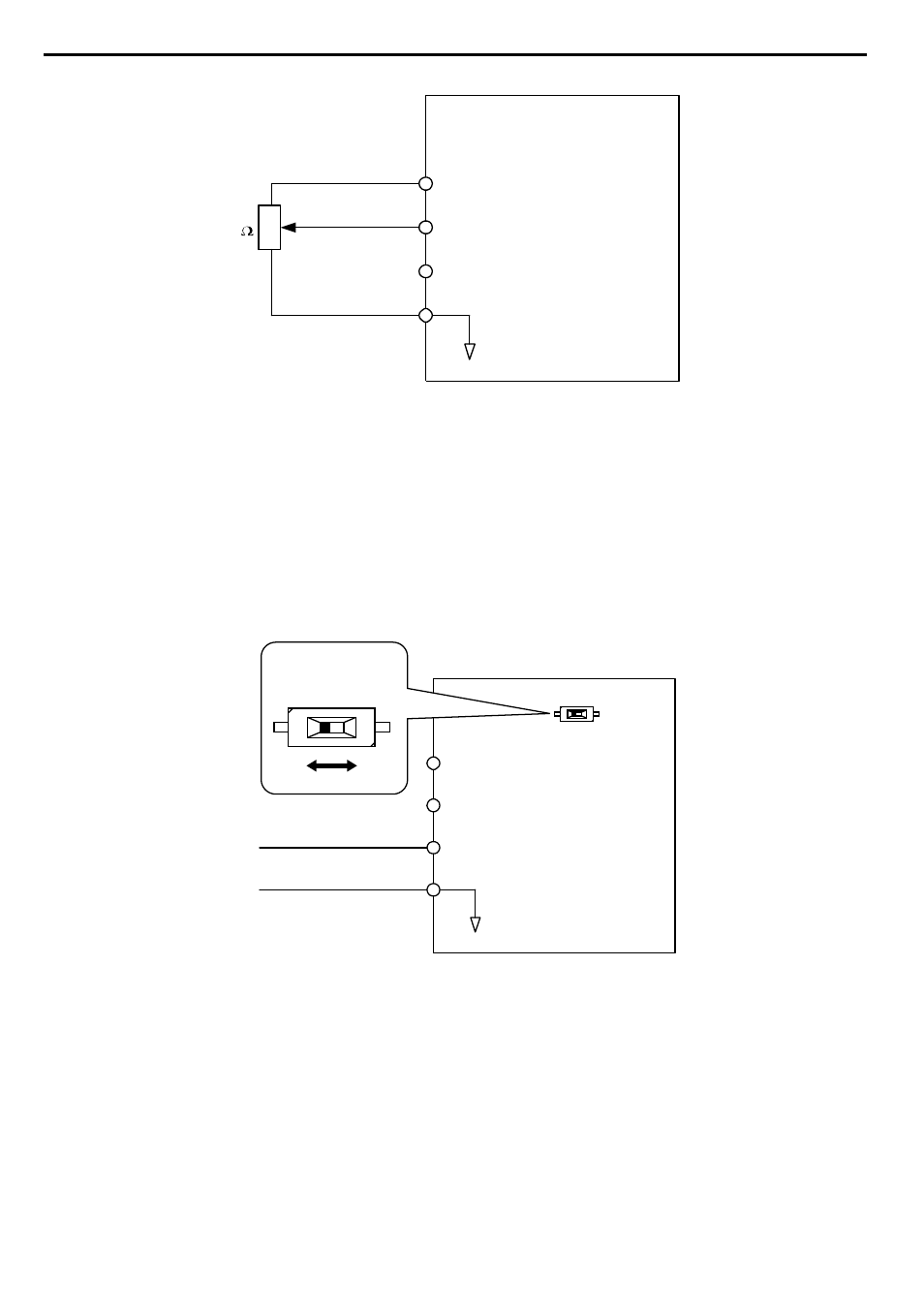

Figura 4.12 Entrada de Voltaje para la Referencia de Frecuencia Principal
Terminal A2 del Circuito de Control (Entrada de Voltaje/Corriente):
Use la Terminal A2 del circuito de control al suministrar la referencia de frecuencia con una señal de corriente entre 4 a
20 mA. Use el siguiente interruptor y las configuraciones de parámetros para configurar la Terminal A2 para una entrada
de 0 a 20 mA o 4 a 20 mA.
• Configure el nivel de señal para una entrada analógica A2 a la entrada de corriente (H3-09 = “2” para 4 a 20 mA, H3-09
= “3” para 0 a 20 mA).
• Configure la función para entrada analógica A2 a la referencia de frecuencia (H3-10 = “0”) a la terminal de comando
A2 para ser una referencia de frecuencia.
• Configure el interruptor DIP S1 a la posición I para una entrada de señal de corriente.
Interruptor DIP S1
Inversor
V (+10.5 V
Referencia de Frecuencia Principal
(entrada de voltaje)
Referencia de Frecuencia Principal
(entrada de corriente)
Referencia de Frecuencia
Común
(0) 4 - 20 m
A1
A2
AC
20 mA)
A entrada
V l
Figura 4.13 Entrada de Corriente para la Referencia de Frecuencia Principal
Cambio entre las Referencias de Frecuencia Principal/Auxiliar
Para configurar la referencia de frecuencia para cambiar entre la entrada analógica A1 y A2 (interruptor de frecuencia
principal/auxiliar), use la siguiente configuración:
1.
Configure la fuente de la referencia de frecuencia a las terminales (b1-01 = “1”).
2.
Configure una de las entradas digitales a la referencia auxiliar 1, H1-oo = “3” (valor predeterminado para la
terminal S5).
3.
Configure el tipo de señal de entrada de la terminal A2 usando el interruptor dip S1 y el parámetro H3-09.
4.
Configure la función de entrada analógica A2 a la frecuencia Auxiliar (H3-10 = “3”).
Cuando la entrada digital asignada en el paso 2 está apagada, la terminal A1 es la entrada de referencia de frecuencia. Si
se cierra, el valor de entrada A2 se convierte en la referencia de frecuencia. Los tiempos de aceleración / desaceleración
se utilizan para el cambio entre los valores
4.6 Ajustes Básicos de Configuración del Inversor
