7.6 Conexión de una Tarjeta de Opción
El inversor puede comunicarse con otros dispositivos a través de una tarjeta de opción especialmente diseñada. La sección
siguiente describe cómo instalar una tarjeta de opción.
Refiérase al manual de la tarjeta de opción para instrucciones de instalación detalladas.
Nota:
Refiérase a Tarjetas de Opciones Disponibles PAG. 205
para una lista de las tarjetas de opción para uso con este producto.
u
Verificación de la Tarjeta de Opción y Tipo de Producto
C
E
F
D
A
B
G
H
I
A – Tarjeta de Opción
B – Orificios para tornillos de
instalación de la tapa de la Tarjeta
de Opción
C – Pestañas para montaje de la tapa
frontal
D – Conector de Comunic. (CN1)
E – Conexión de cable a tierra
F – Orificio para paso de cableado
G – Tapa de la Tarjeta de Opción
H – Tornillo de la Tapa
I – Cable a Tierra

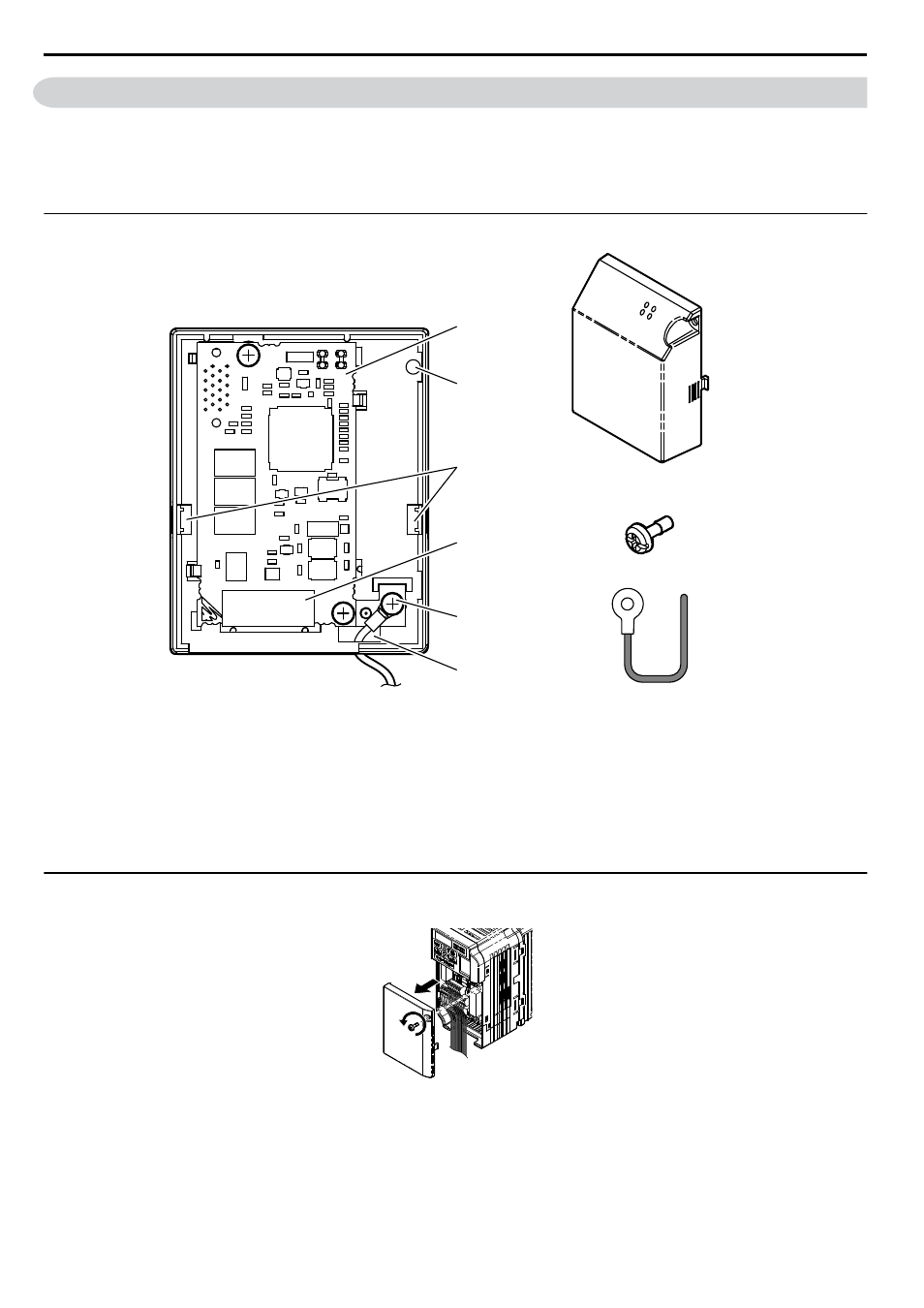

Figura 7.16 Tarjeta de Opción
u
Conexión de la Tarjeta de Opción
1.
Afloje el tornillo en la tapa frontal del inversor para quitar la tapa.
Figura 7.17 Quite la tapa
2.
Quite la tapa de la terminal. Conecte el cable de la tarjeta de opción a la terminal de tierra del inversor.
7.6 Conexión de una Tarjeta de Opción
206
