Copiar Unidad con USB

Conecte y utilice exclusivamente un cable al conector de comunicación del inversor y utilice el interruptor ON/OFF

(encendido/apagado) en la unidad de copia con el USB para copiar los datos

Drive Wizard

Use Drive Wizard para copiar la configuración del parámetro a otro {i. Para mayores detalles, refiérase a la ayuda en el

software Drive Wizard.

u

Operación de Avance Lento: FJOG/RJOG

Entradas digitales programadas como Avance Lento hacia Adelante (H1- = 12) y Avance Lento en Reversa (H1-

 = 13) serán las entradas de avance lento que no requieren un comando de avance. El cierre de la terminal configurada

para entrada de Avance Lento hacia Adelante ocasionará que el inversor realice una rampa hasta la Referencia de Frecuencia

de Avance Lento (d1-17) en dirección hacia adelante. El Avance Lento en Reversa ocasionará la misma acción en dirección

inversa. El Avance Lento hacia Adelante y el Avance Lento en Reversa pueden configurarse independientemente.

n

Parámetros de Operación de Avance Lento

No.

Nombre

Descripción

Rango de

Configuración

Configuració

n

Predetermina

da

d1-17

Referencia de

Frecuencia de

Avance Lento

Referencia de Frecuencia cuando: “Referencia de Frecuencia de Avance Lento” se

selecciona a través de las terminales de entrada multifunción. “Referencia de

Frecuencia de Avance Lento” tiene prioridad sobre la “Referencia de Velocidad

Multipasos 1 a 16." El parámetro d1-17 también es la referencia para la tecla JOG en

el operador digital, y las entradas multifunción“Avance Lento hacia Adelante” y

“Avance Lento en Reversa.”

0.00 a 400.00

6.00 Hz

n

Selecciones para Terminales de Entrada Digital S1 a S7 (H1-01 a H1-07)

Configuración

Nombre

12

Comando FJOG (ENCENDIDO: gira hacia adelante a la frecuencia de avance lento configurada en d1-17)

13

Comando RJOG (ENCENDIDO: gira en reversa a la frecuencia de avance lento configurada en d1-17)

n

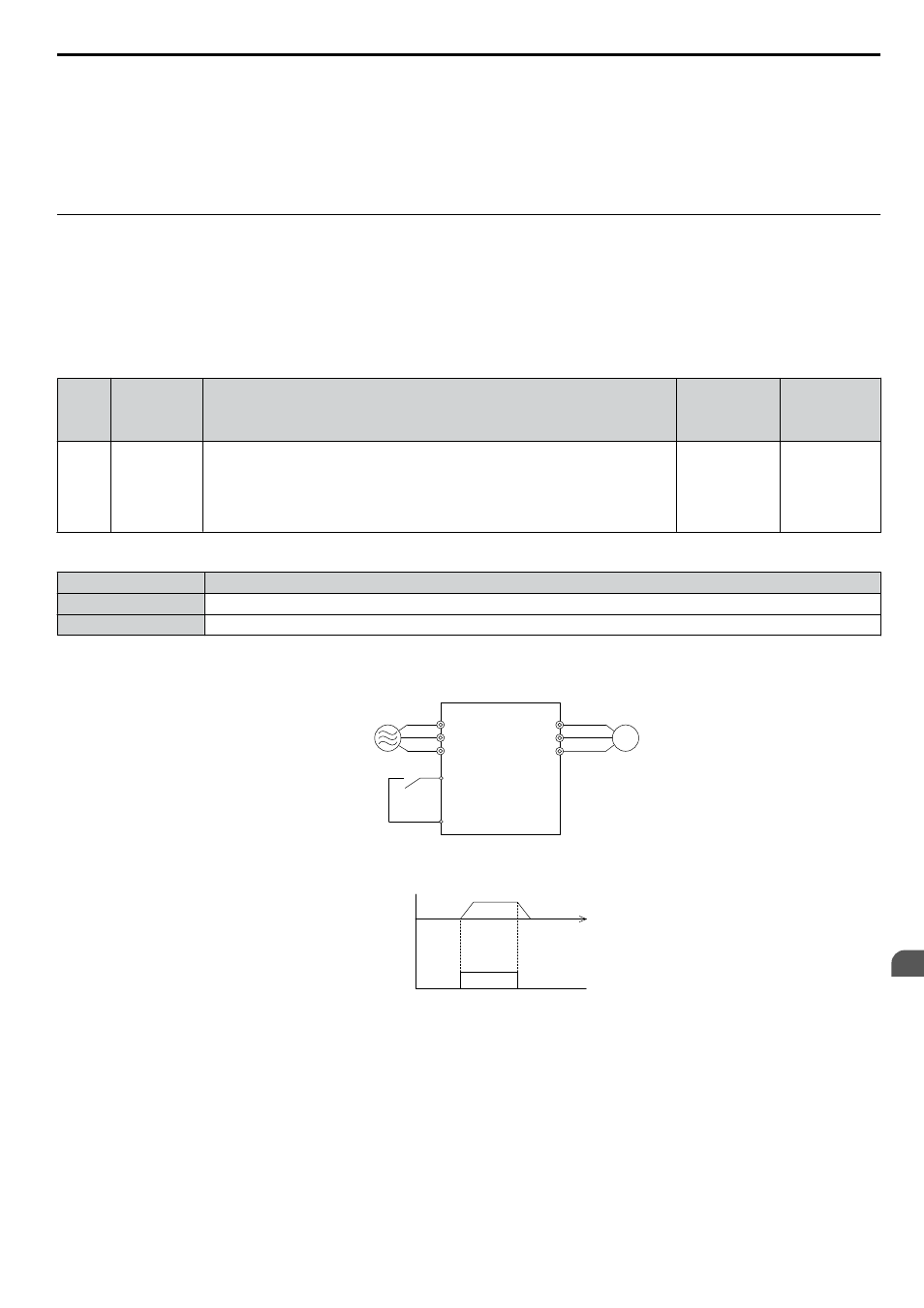

Ejemplo de Conexión para la Función de Avance Lento

En este ejemplo, , H1-07 = 12 y d1-17 = 6.0 Hz.

Trifásico 200 Vca

(400 Vca)

Inversor

R/L1
S/L2
T/L3

S7 (FJ0G)

SC

U/T1
V/T2

W/T3

M

Figura 4.30 Comando de Avance Lento desde Terminales Externas

Frecuencia

de salida

Referencia

de avance

lento

(FJ0G)

ENC

6.0 Hz

Figura 4.31 Patrón de Operación de Avance Lento

n

Procedimientos de Operación de Avance Lento

Configure H1-07 ( Selección de Función de Entrada de Contacto multifunción de Terminal S7 ) en “12” (comando FJOG).

4.7 Corrida de Prueba

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico

121

4

Programación y Operación de Arranque
