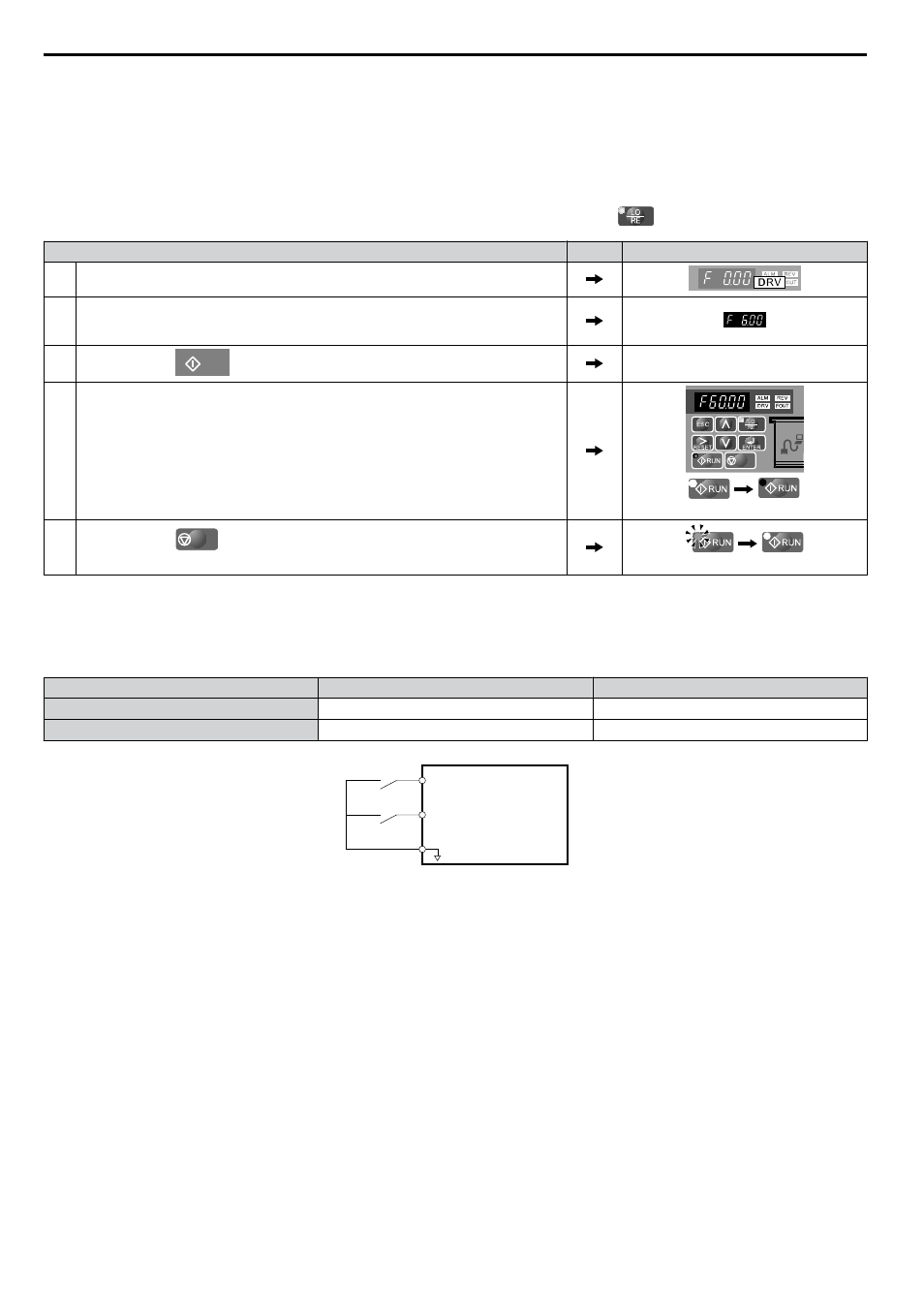

n

Haga funcionar el inversor a 6 Hz usando el Operador LED Digital: b1-02 = 0

Para asignar el comando de avance al panel del operador, configure el parámetro b1-01 a “0”. Esto configurará el inversor

para reconocer el comando de avance a través del operador LED. Inicialice el comando de avance usando las teclas RUN

y STOP. Al encenderse, el inversor utiliza el parámetro b1-02 para determinar la ubicación del comando de avance.
El siguiente procedimiento indica cómo arrancar y detener el inversor a través del operador LED después de que el

parámetro b1-02 ha sido configurado a 0.

Nota:

Cuando b1-02 (Selección de Comando de avance) no se configura a 0 (operador), presione

para configurar LOCAL.

Paso

Visualización/Resultado

1.

Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial

2.

Configure la referencia de frecuencia en F6.00 (6 Hz).

Nota:

Refiérase a Modo en funcionamiento PAG. 75

para instrucciones sobre cómo

configurar la referencia de frecuencia.

3.

Presione la tecla

RUN

para arrancar el motor.

4.

El motor deberá acelerar hasta 6 Hz mientras el indicador RUN está encendido.

STOP

apagado

encendido

5.

Presione la tecla

STOP

para detener el motor. El indicador RUN destellará hasta que

el motor se detenga totalmente.

flashing

off

n

Haga funcionar el Inversor usando las Terminales de Entrada Digital: b1-01 = 1

Esta configuración utiliza las terminales de entrada digital para ingresar el comando de avance. La configuración de fábrica

es una secuencia de 2 cables.

Uso de una secuencia de 2 cables

Terminales de Entrada Digital

ENCENDIDO

APAGADO

S1

Funcionamiento hacia Adelante

Alto

S2

Funcionamiento en Reversa

Alto

Inversor

Avance hacia
Adelante

Avance en
Reversa

Común de Entrada Digital

S1

S2

SC

Figura 4.15 Diagrama de Cableado de Ejemplo para Secuencia de 2 cables

Uso de una Secuencia de 3 cables

Cuando H1-05 (Selección de Función S5 de Terminal de Entrada Digital Multifunción) = 0, las funciones de las terminales

S1 y S2 se configuran a una secuencia de 3 cables, y la terminal de entrada multifunción se convierte en una terminal de

comando de funcionamiento hacia adelante/en reversa.

4.6 Ajustes Básicos de Configuración del Inversor

96

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
