Monofásico Clase de 200 V

L3 L2 L1

L3 L2 L1

E

L2

L1

PE

R/L1 S/L2 T/L3

U/T1 V/T2 W/T3

C

D

H

H

D

D

I

E

J

B

F

G

A

A

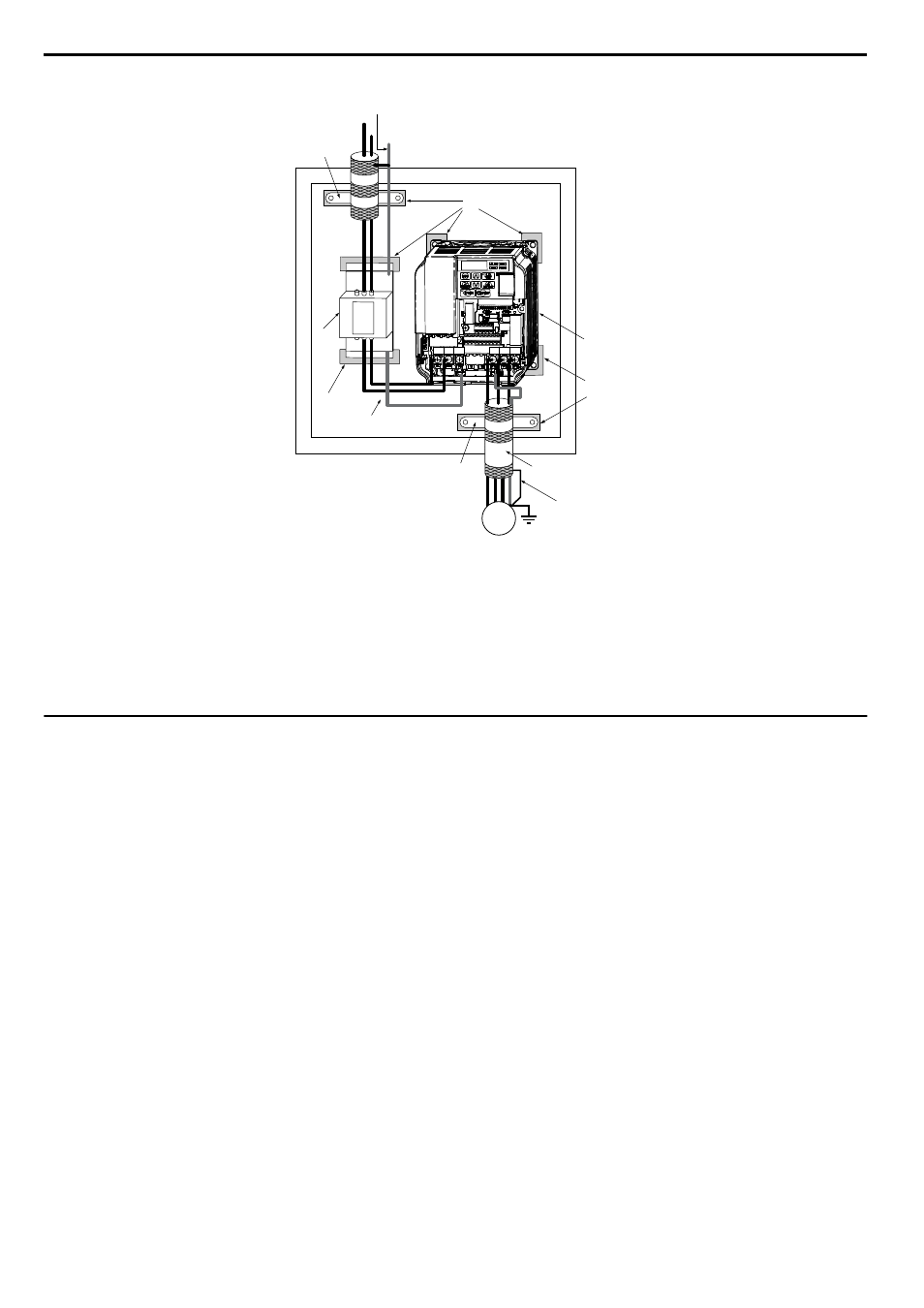

A – Conecte a tierra el cable blindado
B – Panel de cubierta
C – Placa de metal
D – Superficie de conexión a tierra

(quite cualquier pintura o
sellador)

E – Inversor

F – Cable del motor (cable trenzado

blindado, máx. 20 m)

G – Motor
H – Abrazadera para cable
I – Distancia máx. entre el inversor y

el filtro de ruido

J – Filtro de ruido EMC

Figura 7.14 Instalación de Filtro EMC e Inversor para cumplimiento de CE

(Monofásico Clase de 200 V)

u

Instalación de un Relé de Sobrecarga (OL) Térmica en la salida del inversor

Los Relés de Sobrecarga Térmica protegen el motor desconectando las líneas de alimentación al motor debido a una

condición de sobrecarga del motor.
Instale un relé de sobrecarga térmica del motor entre el inversor y el motor:
• Al operar varios motores con un único inversor de CA.
• Al utilizar una derivación de la línea de energía para operar el motor directamente desde la línea de energía.
No es necesario instalar un relé de sobrecarga térmica del motor al operar un único motor desde un único inversor de CA,

El inversor de CA tiene una protección contra sobrecarga del motor electrónica reconocida por el UL incorporada en el

software del inversor.

Nota: Desactive la función de protección del motor (L1-0 1 = “0”) al utilizar un relé de sobrecarga térmica del motor externo. El relé debe apagar

la alimentación principal en el lado de entrada del circuito principal al activarse.

Deben tomarse precauciones de aplicación especiales al usar Relés de Sobrecarga Térmica del motor en la salida de

inversores de CA. Puede ocurrir lo siguiente si se conecta un relé de OL térmica del motor a la salida de un inversor de

CA (entre el inversor y el motor) cuando la frecuencia portadora es alta y el cableado entre el motor y el inversor es largo:
• Pueden ocurrir disparos perjudiciales del relé térmico.
• El relé térmico puede estar dañado debido a pérdida excesiva de calor.
Algunas consideraciones acerca de los inversores de CA y el uso de relés de sobrecarga térmica:
1.
Operación del motor a baja velocidad
2. Uso de varios motores en un único inversor de CA
3. Longitud del cable del motor cable mayor a 50 metros (164 pies)
4. Configuración del patrón de V/f de aumento de voltaje y alto torque
5. Disparos dañinos resultantes de frecuencia de portadora del inversor de CA alta

7.4 Instalación de Dispositivos Periféricos
