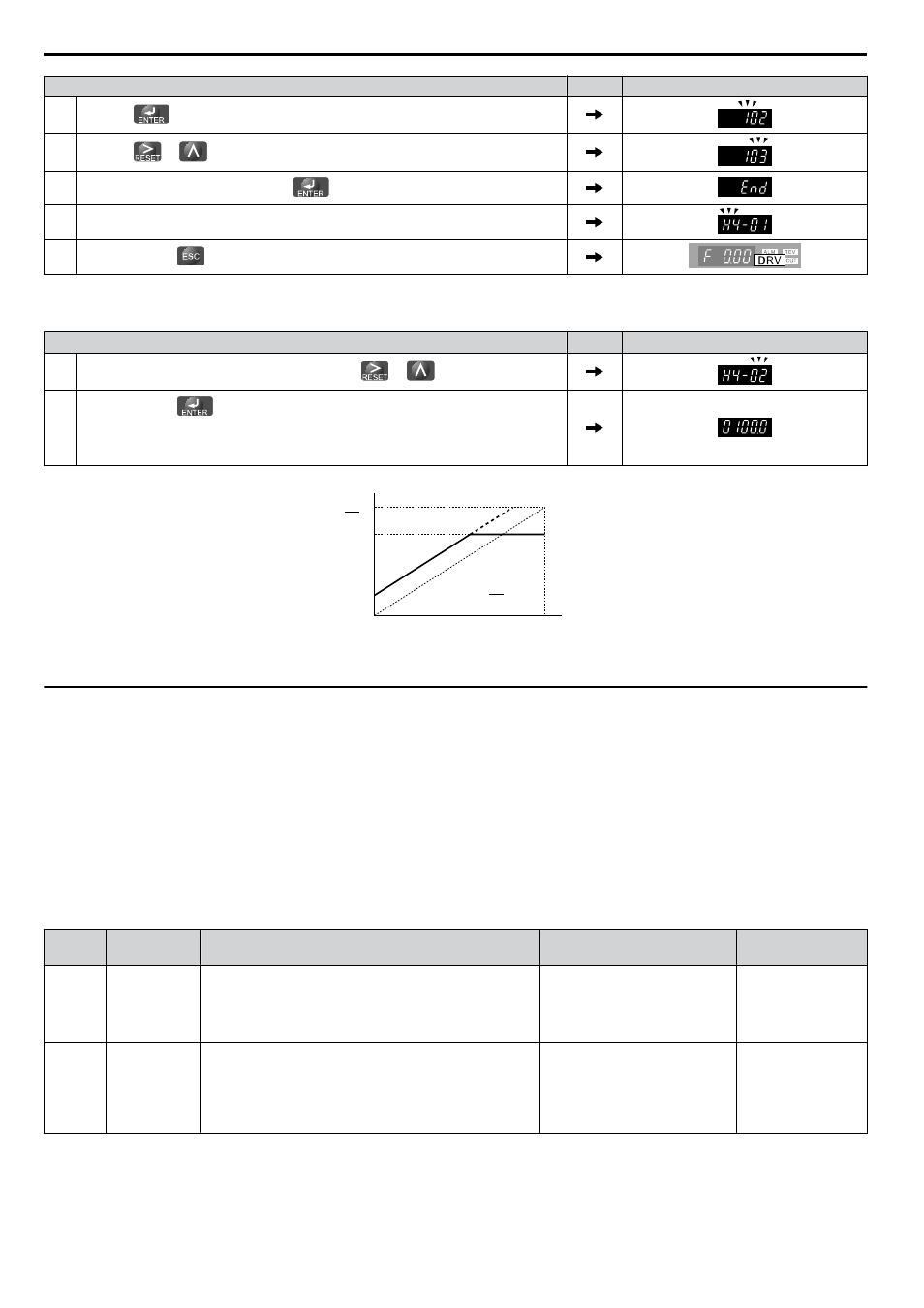

Paso

Visualización/Resultado

5.

Presione

para mostrar el valor configurado actualmente en H4-01.

6.

Presione

y

para configurar la corriente de salida (103).

7.

Guarde la configuración presionando

.

8.

La pantalla regresa automáticamente al menú de configuración de parámetros.

9.

Presione la tecla

hasta regresar a la Pantalla Superior.

Ajuste del Voltaje de Terminal de Salida Analógica H4-02 y H4-03

Nota: Este ejemplo continúa desde el Paso 3 en el ejemplo anterior.

Paso

Visualización/Resultado

1.

Seleccione H4-02 o H4-03 presionando las teclas

y

.

2.

Presione la tecla

mientras el inversor está detenido y se da salida al voltaje

siguiente para su ajuste: voltaje de salida = (10 V x Ganancia de Salida (H4-02) +

Polarización de Salida (H4-03). Usando esta salida, ajuste la ganancia de salida (H4-02)

y la polarización de salida (H4-03).

(%)

Voltaje de Salida

10

Ganancia

×

V

10 V

100%

0%

0 V

del Monitor

Contenido

100

(%)

10

Sesgo

×

V

100

(%)

Figura 4.26 Ajuste de la Salida del Monitor

u

Protección del Motor: L1-01 y L1-02

Esta sección explica cómo configurar la protección contra sobrecarga del motor.

n

Protección Térmica Eléctrica del Motor

El inversor tiene protección contra sobrecarga térmica electrónica incorporada para detectar las condiciones de sobrecarga .

Esta protección cumple los estándares establecidos por la UL y cUL para protección contra sobrecarga térmica del motor.

La función de protección se activa cuando la corriente de salida se eleva sobre la corriente nominal del motor por un tiempo

especificado. Esta función de protección sensible a la velocidad interrumpe la corriente del motor para proteger el cableado

y el devanado del motor en caso de una sobrecarga, eliminando la necesidad de un dispositivo de sobrecarga externo.

Cuando se utilizan varios motores con un solo inversor, se requieren dispositivos de sobrecarga por separado para proteger

adecuadamente las ramas del motor individual.

Parámetros Relacionados

No.

Nombre del

Parámetro

Descripción

Rango de Configuración

Configuración

Predeterminada

E2-01

Corriente

Nominal del

Motor

Configura la corriente de carga completa en amperes (A)

especificada en la placa de nombre. Este valor configurado

se convierte en el valor de referencia para la protección del

motor, límite de torque y control de torque. Este valor se

configura automáticamente durante el Auto Ajuste.

10 a 200% de la corriente nominal

del inversor

Menos de 11 kW: 2 dígitos bajo el

punto decimal, 11 kW o más: 1

dígito bajo el punto decimal.

Determinado por

o2-04 y C6-01

E4-01

Corriente

Nominal del

Motor 2

Configura el Motor 2 a la corriente de carga completa en

amperes (A) especificada en la placa de nombre. Este valor

configurado se convierte en el valor de referencia para la

protección del motor, límite de torque y control de torque.

Este valor se configura automáticamente durante el Auto

Ajuste.

10 a 200% de la corriente nominal

del inversor

Determinado por

o2-04 y C6-01

4.6 Ajustes Básicos de Configuración del Inversor

108

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
