Salidas del Contacto Multifunción
250 Vca, 10 mA - 1 A
30 Vcd, 10 mA -1 A
(configuración predeterminada estándar)

Salidas del Colector Abierto Multifunción
48 Vcd, 50 mA o menos
(configuración predeterminada estándar)

Falla

Falla

Acuerdo de velocidad
(colector abierto 1)

Durante el avance
(colector abierto 1)

Común de colector
abierto 1

MA

MB

MC

P1

P2

PC

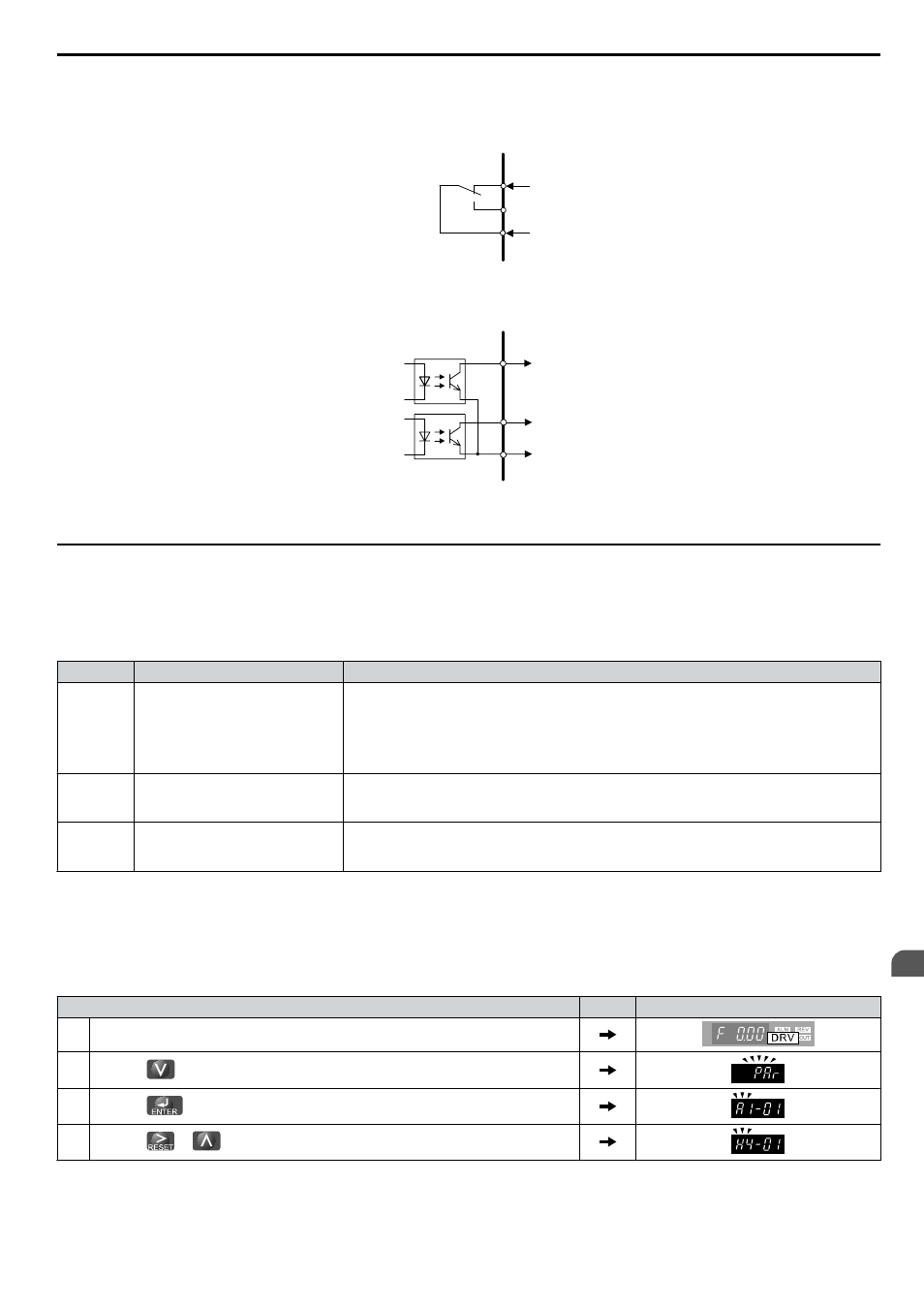

Figura 4.25 Diagrama de Conexión de Salida Digital

u

Salidas Analógicas: H4-01 a H4-03

Los parámetros del Grupo U pueden utilizarse para observar el estado del inversor (condiciones de operación) a través del

operador LED. Las salidas analógicas correspondientes a estos monitores pueden obtenerse en la terminal de salida AM

o Fm cuando se programan con el grupo de parámetros H4. Algunos monitores del grupo U no están disponibles como

salidas analógicas.

No.

Nombre del Parámetro

Descripción

H4-01

Analógico Multifunción 1

(Selección de Monitor de Terminal

AM)

Seleccione los datos a los que se dará salida a través de la terminal de salida analógica

multifunción AM.

Configure el parámetro de monitor deseado a los dígitos disponibles en Uo-oo. Por ejemplo,

ingrese “103” para U1-03.

Al utilizar esta terminal como una terminal de paso o cuando no se utilice en absoluto, configure

“000” o “031”.

H4-02

<1>

Analógico Multifunción 1

(Ganancia de Salida de Terminal

AM)

Configura la ganancia del nivel de voltaje del analógico multifunción 1 (Terminal AM). La

polarización a agregar varía de 0 a +/- 10% cuando se asume que 10 V son el 100%.

H4-03

<1>

Analógico Multifunción 1

(Configuración de Polarización de

Terminal AM)

Configura la polarización del nivel de voltaje para la terminal AM.

La polarización agregada es 0 a ±10% con una salida de voltaje máxima de 10 V como 100%.

<1> El parámetro puede cambiarse durante el funcionamiento.

n

Cambio de Configuración de Salida Analógica

El siguiente ejemplo ilustra cómo programar la terminal de salida analógica FM para generar una señal proporcional a la

corriente de salida del inversor (monitor U1-03).

Uso de H4-01 para mostrar el contenido del monitor

Paso

Visualización/Resultado

1.

Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial

2.

Presione

hasta que aparezca el menú de configuración de parámetros.

3.

Presione

para entrar al menú de configuración de parámetros.

4.

Presione

y

para seleccionar H4-01

4.6 Ajustes Básicos de Configuración del Inversor

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico

107

4

Programación y Operación de Arranque
