Visualización de
Operador LED
Nombre Página
CPF06
La especificación del inversor no
coincide durante el reemplazo del
Tablero de Terminales o el Tablero
de Control
139
CPF07 Falla de Comunicación del Tablero
de Terminales
139
CPF08 Falla de Comunicaciones Seriales de
EEPROM
139
CPF11 Falla de RAM 139
CPF12 Falla de Memoria FLASH 139
CPF13 Excepción de Circuito de Vigilancia 139
CPF14 Falla del Circuito de Control 140
CPF16 Falla de Reloj 140
CPF17 Falla de Temporización 140
CPF18 Falla del Circuito de Control 140
CPF19 Falla del Circuito de Control 140
o CPF20 o
CPF21
Falla de RAM 140
Falla de Memoria FLASH 140
Excepción de Circuito de Vigilancia 140
Falla de Reloj 140
oH3
Sobrecalentamiento de Motor 1
(entrada PTC)
145
oH4
Sobrecalentamiento de Motor 2
(entrada PTC)
145
oL1 Sobrecarga de Motor 145
oL2 Sobrecarga de Inversor 146
oL3 Detección de Sobretorque 1 146
oL4 Detección de Sobretorque 2 147
oL5
Detección de Debilitamiento
Mecánico 1
147
oL7
OL de Frenado de Alto
Deslizamiento
147
oPr Falla de Conexión de Operador 147
CPF22 Error de Conversión A/D 140
CPF23 Falla de Datos de Retroalimentación
de PWM
140
CPF24 Falla de Señal de Capacidad del
Inversor
140
Visualización de
Operador LED
Nombre Página
dEv
Desviación de Velocidad Excesiva
(para V/f sencillo con PG)
141
EF0 Falla Externa de Tarjeta de Opción 141
a
EF1 a
EF7
Falla Externa (terminal de entrada
S1 a S7)
141
FbH Retroalimentación de PID Excesiva 142
FbL
Pérdida de Retroalimentación de
PID
142
GF Falla de Tierra 142
LF Pérdida de Fase de Salida 142
LF2 Fase Abierta de Salida 143
oC Sobrecorriente 143
oFA00 Falla de Tarjeta de Opción (puerto
A)
144
oH
Sobrecalentamiento de Disipador de
Calor
144
oH1
Sobrecalentamiento de Disipador de
Calor
144
PGo
Desconexión de PG (para V/f
sencillo con PG)
149
rH Resistor de Frenado Dinámico 149
rr Transistor de Frenado Dinámico 149
SEr
Demasiados Reinicios de Búsqueda
de Velocidad
149
STO Detección de Extracción 149
UL3 Detección de Torque Bajo 1 150
UL4 Detección de Torque Bajo 2 150
UL5
Detección de Debilitamiento
Mecánico 2
150
Uv1 Voltaje Bajo 150
Uv2
Voltaje Bajo de Fuente de
Alimentación de Control
150
Uv3 Falla del Circuito de Carga Suave 151
oS
Sobrevelocidad (para V/f sencillo
con PG)
147
ov Sobrevoltaje 147
PF Pérdida de Fase de Entrada 148
Nota: Si ocurren fallas en CPF11 a CPF19, el operador LED mostrará o .
n Fallas Menores y Alarmas
Cuando ocurre una falla o alarma menor, el LED ALM destella y la visualización de texto muestra un código de alarma.
Ha ocurrido una falla si el texto permanece encendido y no destella. Refiérase a Detección de Alarma PAG. 152 . Una
situación de sobrevoltaje, por ejemplo, puede disparar tanto fallas como fallas menores. Por lo tanto, es importante observar
si los LED permanecen encendidos o si destellan.

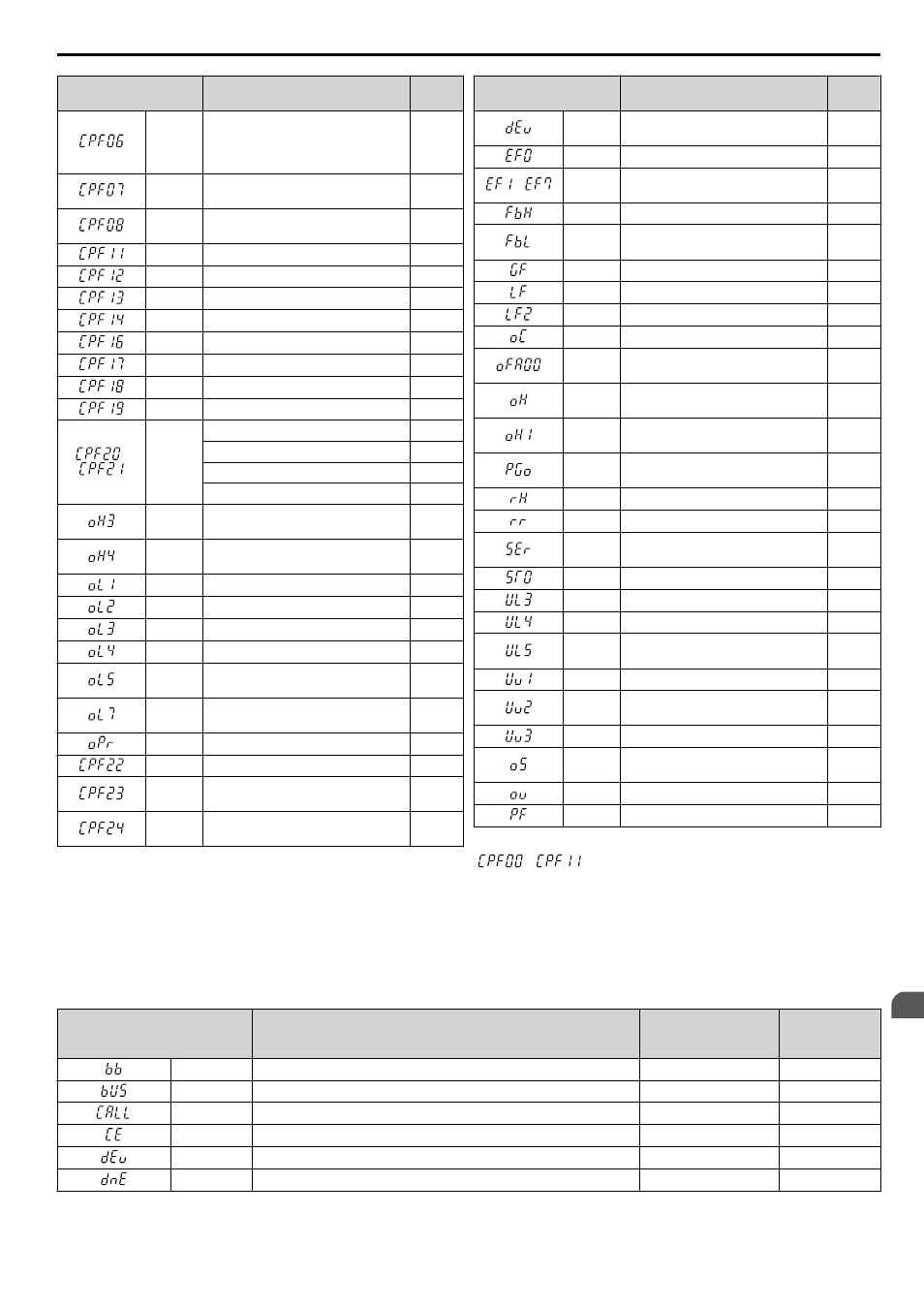

Tabla 5.5 Visualización de Fallas y Alarmas Menores
Visualización de Operador
LED
Nombre
Salida de Falla
Menor
(H2-oo = 10)
Página
bb Bloque base del inversor Sin salida 152
bUS Error de Comunicaciones de Tarjeta de Opción SÍ 152
CALL Error de Transmisión de Comunicación Serial SÍ 152
CE Error de Comunicación de MEMOBUS/Modbus SÍ 153
dEv Desviación de Velocidad Excesiva (para V/f sencillo con PG) SÍ 153
dnE Inversor Deshabilitado SÍ 153
