Distancia de Cableado
Hasta 50 m
Hasta 100 m
Mayor que 100 m
C6-02 (Selección de Frecuencia de Portadora)
1 a A (15 kHz)
1 a 2, 7 a A (5 kHz)
1, 7 a A (2 kHz)
Nota: Al utilizar el control de Vector de Ciclo Abierto de PM con longitudes de cable largas, configure la frecuencia de portadora en 2 kHz
(C6-02 = “1”). Use el control V/f si el cable del motor excede 100 m.
Frecuencia de Portadora Variable y Definida por el Usuario
Configure el parámetro C6-02 a “F” para configurar los valores de frecuencia de portadora entre los valores fijos.
En el Vector de Ciclo Abierto y el control de motor de PM el valor deseado puede configurarse en el parámetro C6-03.
En el control de V/f la frecuencia de portadora puede configurarse para cambiar linealmente con la frecuencia de salida.
En este caso los límites superior e inferior para la frecuencia de portadora y la ganancia proporcional de la frecuencia de
portadora (C6-03, C6-04, C6-05) deben configurarse como se muestra en
Nota: Configure C6-03 y C6-04 al mismo valor o configure C6-05 a 0 para mantener la frecuencia de portadora a un nivel constante. C6-03
configura el límite superior de la frecuencia de la portadora.

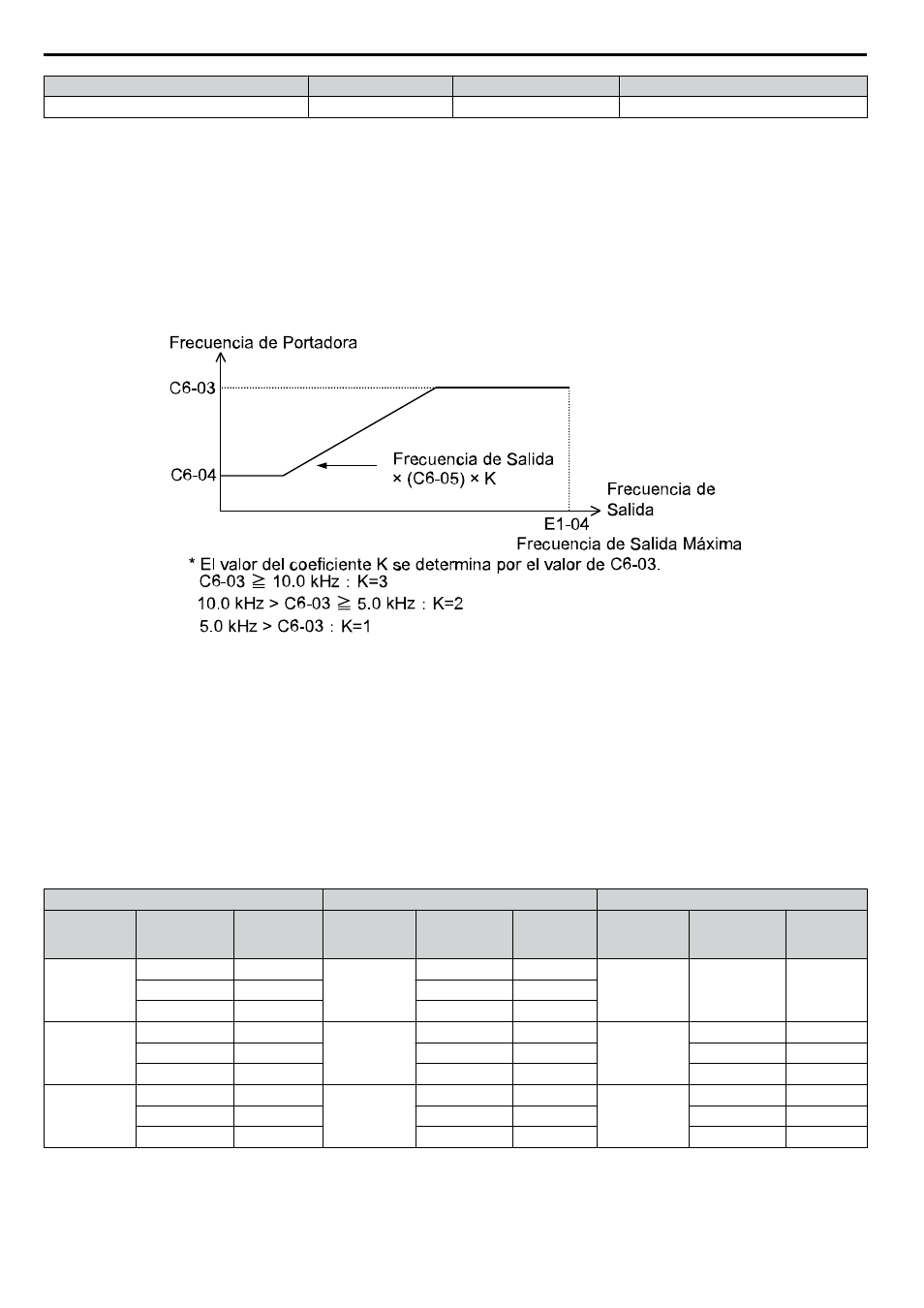

Figura 4.23 Cambios de Frecuencia de Portadora Relativos a la Frecuencia de Salida
Nota: Para el Modo de Vector de Ciclo Abierto, A1-02 = 2 y OLV para PM la frecuencia de portadora se fija en un valor configurado en C6-02
o C6-03 si C6-02 está configurado en F (programable).
Error de Configuración de Frecuencia de Portadora (oPE11)
Ocurrirá un error de configuración de frecuencia de portadora (oPE11) cuando la ganancia de la frecuencia de la portadora
(C6-05) sea mayor que 6 y C6-03 < C6-04.
Nota:
Refiérase a Visualización Sin Falla PAG. 168
para información sobre los errores del operador (oPE).
n
La Frecuencia de Portadora y el Nivel de Corriente de Sobrecarga del Inversor
Con C6-01 configurado en 1, la frecuencia de la portadora define el nivel de corriente de salida del inversor.
Tabla 4.19 Reducción de Corriente por Configuración de la Frecuencia de Portadora
Monofásico 200 V
Trifásico 200 V
Trifásico 400 V
Modelo
(Capacidad)
Frecuencia
de Portadora
(kHz)
Corriente de
Salida (A)
Modelo
(Capacidad)
Frecuencia
de Portadora
(kHz)
Corriente
de Salida
(A)
Modelo
(Capacidad)
Frecuencia
de Portadora
(kHz)
Corriente
de Salida
(A)
Bo0001
0.2 kW/
0.1 kW
2
1.2
2o0001
0.2 kW/
0.1 kW
2
1.2
10
0.8
10
0.8
15
0.6
15
0.6
Bo0002
0.4 kW/
0.2 kW
2
1.9
2o0002
0.4 kW/
0.2 kW
2
1.9
4o0001
0.4 kW/
0.2 kW
2
1.2
10
1.6
10
1.6
8
1.2
15
1.3
15
1.3
15
0.7
Bo0003
0.75 kW/
0.4 kW
2
3.3
2o0004
0.75 kW/
0.4 kW
2
3.3
4o0002
0.75 kW/
0.4 kW
2
2.1
10
3.0
10
3.0
8
1.8
15
2.4
15
2.4
15
1.1
