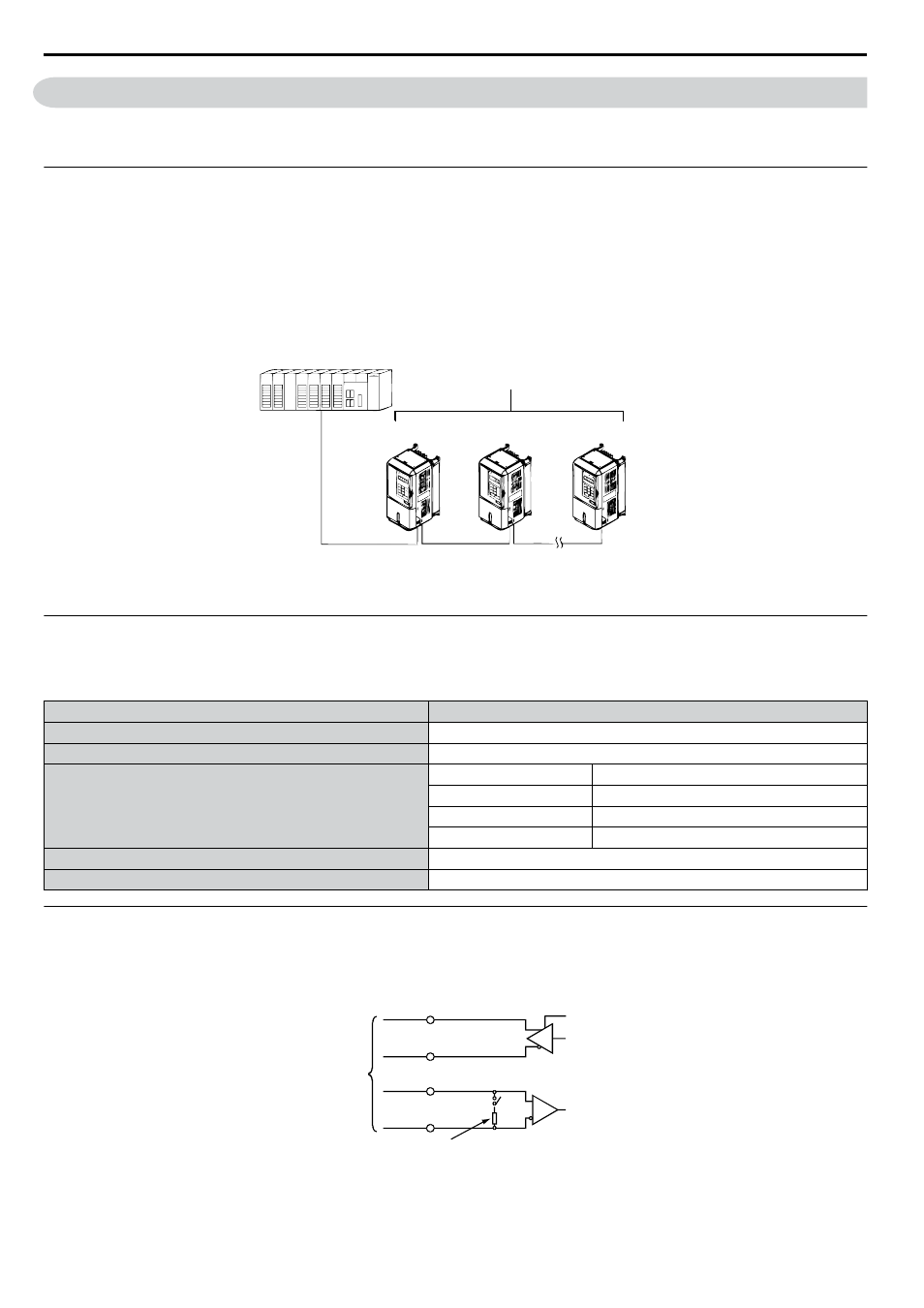

C.1 Configuración Básica de MEMOBUS/Modbus

La comunicación serial puede realizarse con inversores Lógicos Programables (PLC) o dispositivos maestros similares

usando el protocolo MEMOBUS/Modbus.

u

Configuración de la comunicación MEMOBUS/Modbus

La comunicación de MEMOBUS/Modbus se realiza utilizando un 1 amo (PLC) y un máximo de 31 esclavos. La

comunicación serial entre amo y esclavo normalmente es iniciada por el maestro y recibe respuesta de los esclavos.
El amo realiza la comunicación serial con un esclavo a la vez. En consecuencia, la dirección de esclavo de cada uno de

los esclavos debe establecerse inicialmente, para que el amo pueda llevar a cabo comunicación serial utilizando esa

dirección. Los esclavos que reciben comandos del amo realizan las funciones especificada, y devuelven una respuesta al

amo.

Maestro

r

Inversor de CA

Esclavos

Inversor de CA Inversor de CA

Figura C.1 Ejemplo de Conexiones entre Amo y inversor

u

Especificaciones de Comunicación

Las especificaciones de comunicación MEMOBUS/Modbus se explican en

Tabla C.1

.

Tabla C.1 Especificaciones de comunicación MEMOBUS/Modbus

Elemento

Especificaciones

Interfase

RS-422, RS-485

Ciclo de Comunicaciones

Asíncrono (Sincronización Arranque-Alto)

Parámetros de Comunicaciones

Velocidad en Baudios:

Seleccione de 1200 a 115200 bps.

Longitud de datos:

8 bits fijos

Paridad:

Seleccione entre par, impar o ninguna.

Bits de parada:

1 bit seleccionado

Protocolo de Comunicaciones

MEMOBUS/Modbus RTU

Número de unidades conectables

31 unidades máximo

u

Terminal de Conexión de Comunicación

La comunicación MEMOBUS/Modbus utiliza las siguientes terminales: S+, S-, R+, y R-. El resistor de terminación debe

estar ENCENDIDO sólo si el inversor se encuentra en el extremo final de la cadena de comunicación. Ajuste el resistor

de terminación ENCENDIENDO el pin 1 del interruptor S2.

S+

S-

R+

R-

+

-

1

RS-422A

or RS-485

Resistor de terminación (1/2W, 110 Ohms)

Interruptor

Figura C.2 Interruptor MEMOBUS/Modbus

C.1 Configuración Básica de MEMOBUS/Modbus

282

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
