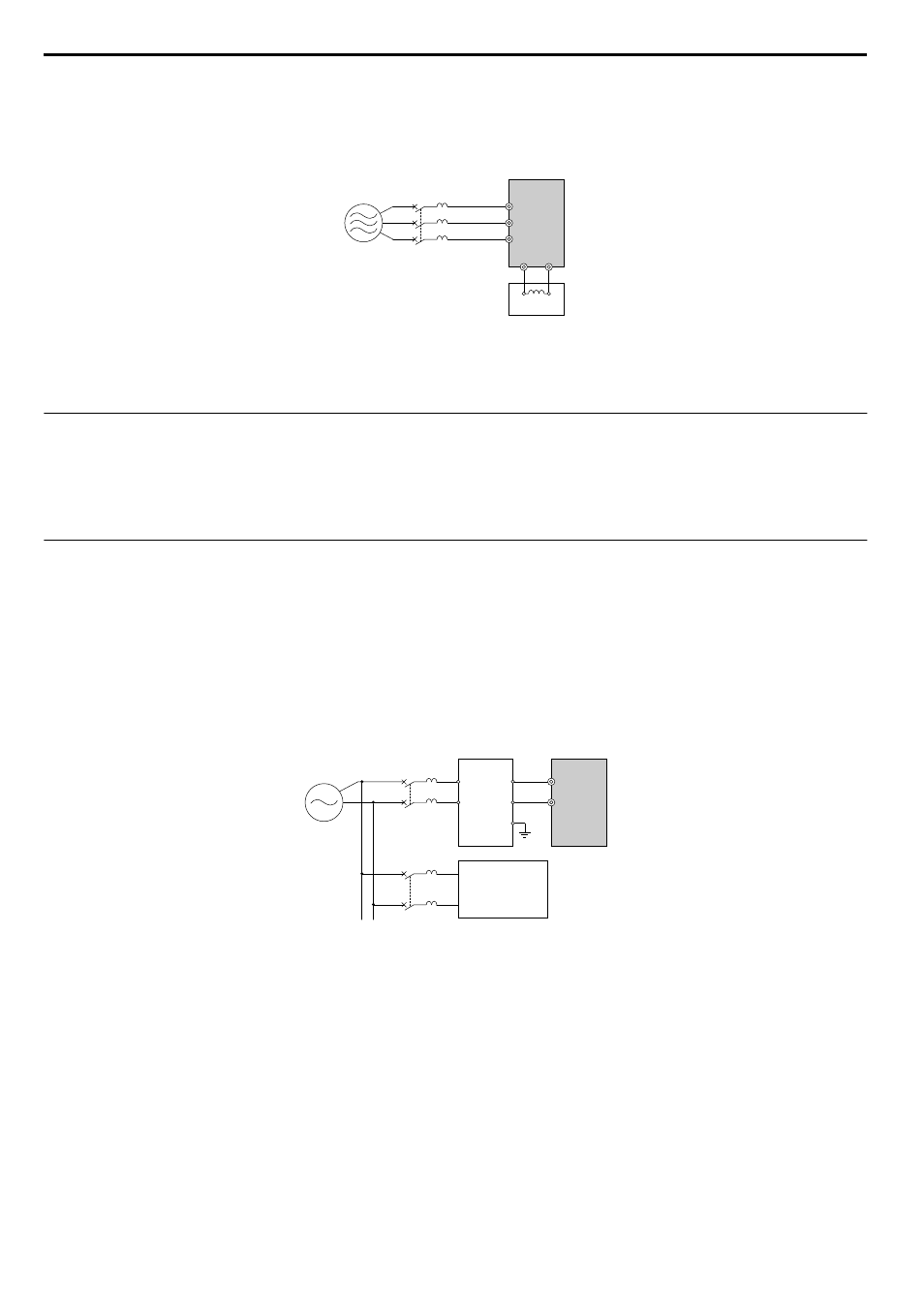

n Conexión de un Reactor de CD
Asegúrese de quitar el puente entre las terminales +1 y +2 (las terminales están puenteadas para el embarque) para conectar
un reactor de CD. El puente debe colocarse si no se utiliza un reactor de CD. Refiérase a Figura 7.5 para un ejemplo de
cableado del reactor de CD.
A
C
D
R/L1
+1 +2
B
S/L2
T/L3
A – Fuente de alimentación
B – MCCB C – Inversor
D – Reactor de CD
Figura 7.5 Conexión de un Reactor de CD
u Conexión de una Protección contra Sobretensión
Una protección contra sobretensión suprime el exceso de voltaje generado por la conmutación de una carga inductiva cerca
del inversor. Las cargas inductivas incluyen contactores magnéticos, relés, válvulas, solenoides y frenos. Siempre use un
diodo o una protección contra sobretensión al operar con una carga inductiva.
Nota: Nunca conecte una protección contra sobretensión a la salida del inversor.
u Conexión de un Filtro de Ruido
n Filtro de Ruido del Lado de Entrada
Las salidas del inversor generan ruido como resultado de la conmutación de alta velocidad. Este ruido fluye desde el interior
del inversor de regreso a la fuente de alimentación, posiblemente afectando a otro equipo. Instalar un filtro de ruido al lado
de entrada del inversor puede reducir la cantidad de ruido que regresa a la fuente de alimentación. Esto también impide
que el ruido entre al inversor desde la fuente de alimentación.
• Use un filtro de ruido diseñado específicamente para inversores de CA.
• Instale el filtro de ruido tan cerca como sea posible del inversor.
B C
D
A
R/L1
1
2
3
4
E
MCCB
MCCB
S/L2
A – Fuente de alimentación
B – Filtro de ruido del lado de entrada
Modelo: LNFD-
C – Drive
D – Otro dispositivo de control
Figura 7.6 Filtro de ruido del lado de entrada (Monofásico 200 V)
7.4 Instalación de Dispositivos Periféricos
198 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
