Referencia de
Frecuencia

Ref. de
Frec. 1

Ref. de
Frec. 4

Ref. de
Frec. 3

Ref. de
Frec. 2

Avance/Alto

Adelante/Reversa

Multipasos Velocidad 1

Multipasos Velocidad 2

ENC.

ENC.

ENC.

APAG.

APAG.

ENC.

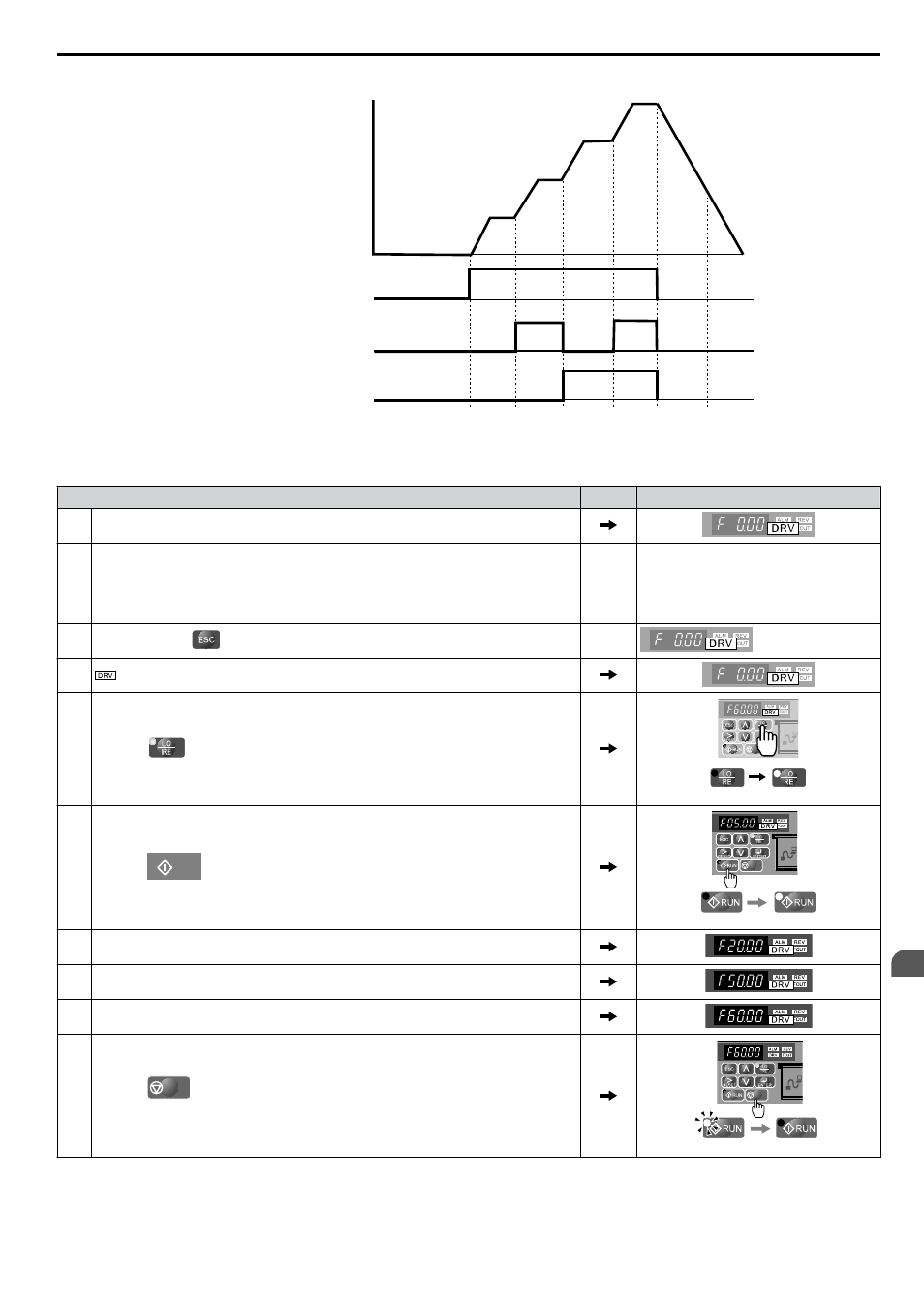

Figura 4.33 Gráfica de Tiempo de Velocidad de 4 Pasos

n

Procedimiento de Configuración

Paso

Visualización/Resultado

1.

Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial

2.

Configure las frecuencias listadas a continuación para los parámetros especificados:
1. d1-01 = 5 Hz: Paso 1

<1>

2. d1-01 = 20 Hz: Paso 2

<2>

3. d1-01 = 50 Hz: Paso 3

4. d1-04 = 60 Hz: Paso 4

3.

Presione la tecla

hasta que aparezca la pantalla inicial.

4.

se encenderá.

5.

Presione

para seleccionar LOCAL. El indicador LO/RE se encenderá.

STOP

APAG. ENC

6.

Presione

RUN

para arrancar el motor a 5 Hz. El indicador RUN se encenderá.

STOP

APAG. ENC

7.

Con SW1 cerrado, el inversor opera el motor a una Velocidad de Pasos Múltiples de 2

(20 Hz).

8.

Con SW1 abierto y SW2 cerrado, el inversor opera el motor a una Velocidad de Pasos

Múltiples de 3 (50 Hz).

9.

Con ambos SW1 y SW2 cerrados, el inversor opera el motor a una Velocidad de Pasos

Múltiples de 4 (60 Hz).

10.

Presione

STOP

para detener el inversor. El indicador RUN destellará hasta que el

motor se detenga totalmente.

STOP

Destellando APAG.

<1> Cuando la referencia de frecuencia se asigna al operador LED (b1-01=0), el primer paso de una secuencia de pasos múltiples proviene de

d1-01.

4.7 Corrida de Prueba

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico

123

4

Programación y Operación de Arranque
