C

E

D

B

F

A

R/L1

MCCB

S/L2

T/L3

U/T1

V/T2

W/T3

G

A – Cubierta de metal
B – Fuente de alimentación
C – Filtro de ruido
D – Inversor

E – Filtro de ruido
F – Cable blindado del motor
G – Motor

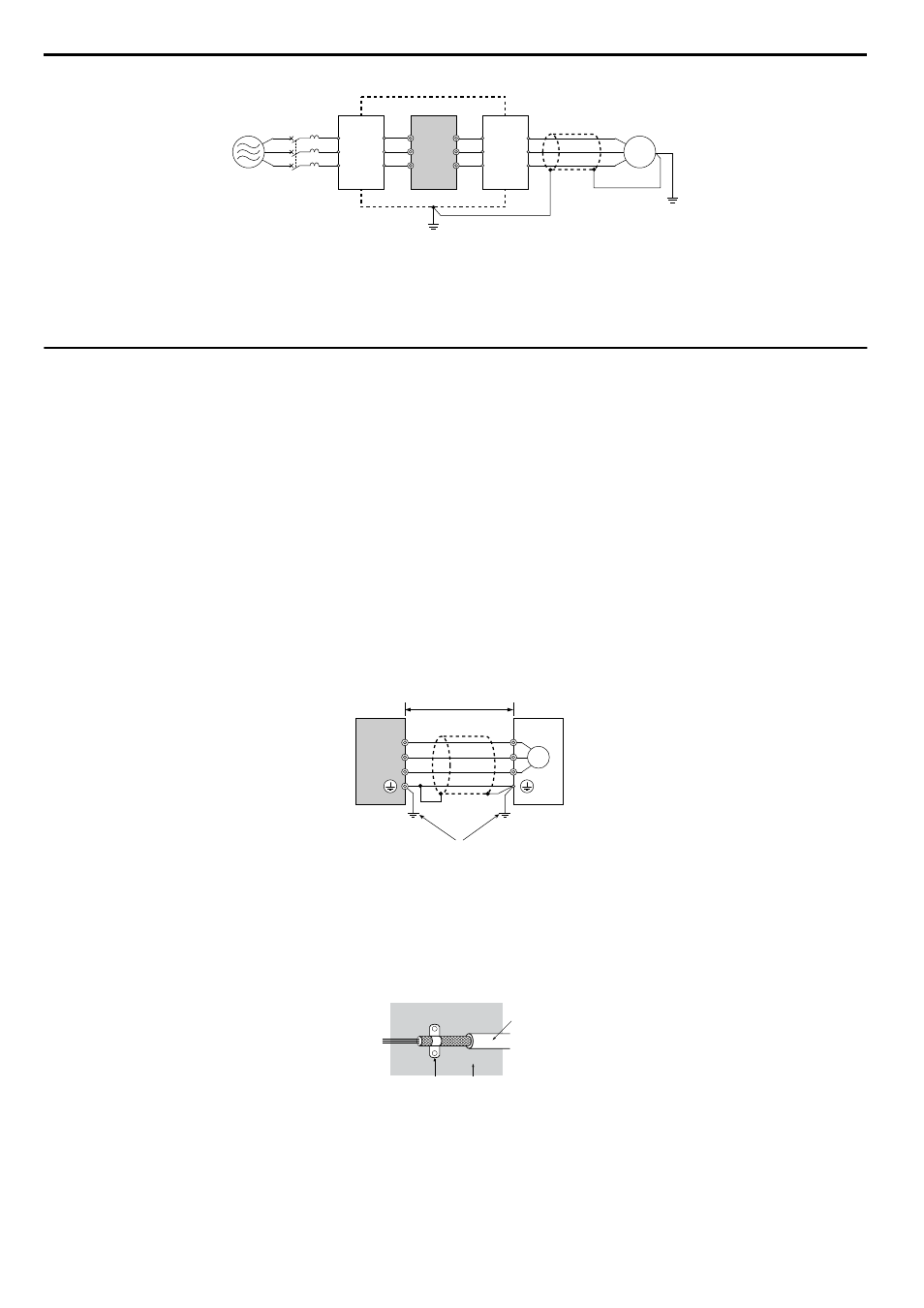

Figura 7.10 Reducción del ruido de radiofrecuencia

u

Instalación de un Filtro EMC

Este inversor se prueba según los estándares europeos EN61800-3 y cumple los lineamientos EMC. Deben cumplirse las

siguientes condiciones para asegurar un cumplimiento continuo de los lineamientos.
Selección de Filtro EMC: Refiérase al catálogo de Yaskawa para la selección de filtros EMC y los números de parte.
Instalación de Filtro EMC: Refiérase al manual de opciones para las instrucciones de instalación de opciones.

n

Método de Instalación

Verifique las siguientes condiciones de instalación para asegurar que otros dispositivos y maquinaria usados en

combinación con este inversor también cumplan los lineamientos de EMC.

1.

Instale un filtro de ruido EMC al lado de entrada especificado por Yaskawa para cumplimiento de los estándares

Europeos.

2.

Coloque el inversor y el filtro de ruido EMC dentro de la misma cubierta.

3.

Use cable trenzado blindado para el cableado del inversor y del motor o haga que el cable corra a través de un

conducto de metal.

4.

Mantenga el cableado tan corto como sea posible. Conecte a tierra el blindaje tanto en el lado del inversor como

en el lado del motor (

Figura 7.11

).

A

B

D

E

C

M

U/T1

V/T2

W/T3

U

V

W

A – Inversor
B – longitud de cable de 20 m máx.

entre el inversor y el motor

C – Motor

D – Conducto de metal
E – El cable a tierra debe ser tan corto

como sea posible.

Figura 7.11 Método de instalación

5.

Conecte a tierra la mayor área de superficie posible del blindaje al conducto de metal cuando utilice cable trenzado

blindado. Yaskawa le recomienda utilizar una abrazadera para cable (

Figura 7.12

).

C

B

A

A – Cable trenzado blindado
B – Panel de metal

C – Abrazadera para Cable

(conductora)

Figura 7.12 Área de Conexión a Tierra

7.4 Instalación de Dispositivos Periféricos

200

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
