Trifásico Clase de 200 V / 400 V

C

D

H

H

D

D

I

E

J

B

F

G

A

A

L3 L2 L1

L3 L2 L1

E

L3

L2

L1

PE

R/L1 S/L2 T/L3

U/T1 V/T2 W/T3

A – Conecte a tierra el blindaje del

cable

B – Panel de cubierta
C – Placa de metal
D – Superficie de conexión a tierra

(quite cualquier pintura o
sellador)

E – Inversor

F – Cable del motor (cable trenzado

blindado, máx. 20 m)

G – Motor
H – Abrazadera para cable
I – Distancia máx. entre el inversor y

el filtro de ruido

J – Filtro de ruido EMC

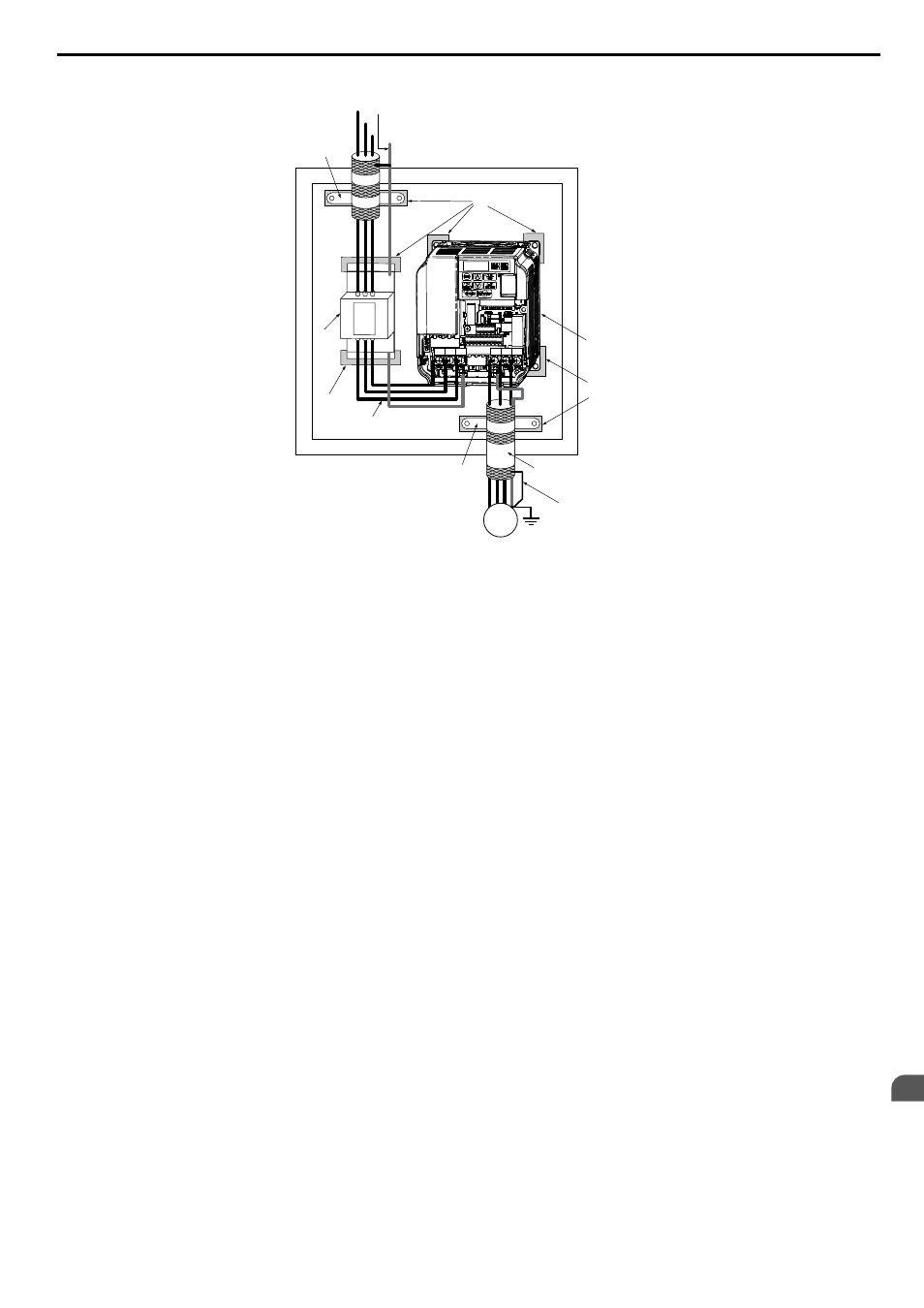

Figura 7.13 Instalación de Filtro EMC e Inversor para cumplimiento de CE

(Trifásico Clase de 200 V / 400 V)

7.4 Instalación de Dispositivos Periféricos

YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico

201

7

Dispositivos

Periféricos

y Opciones
