HEIDENHAIN iTNC 530 95
3.7 REBAJE INVER
SO (ciclos
204, DIN/ISO:
G204)

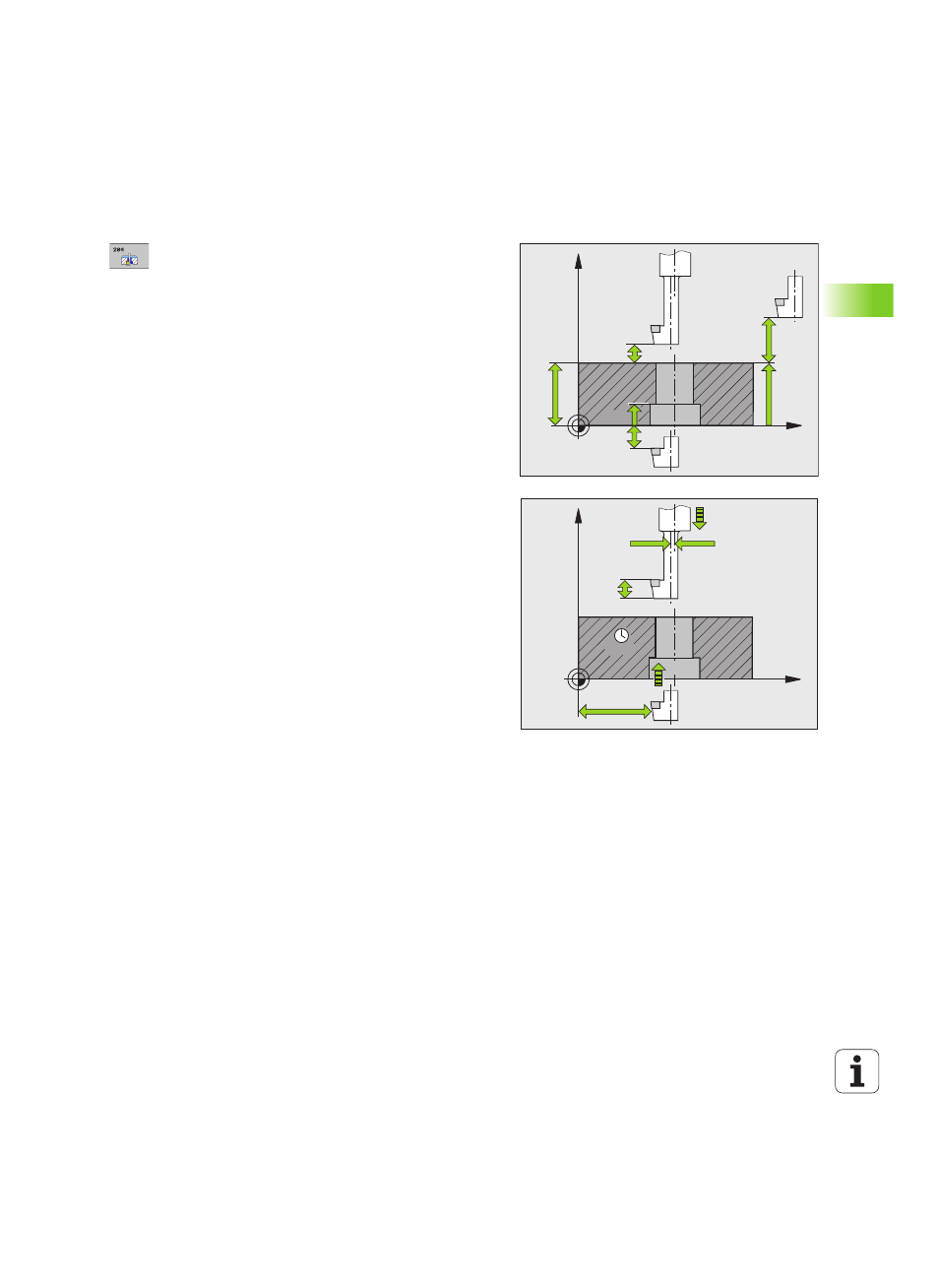

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999,9999
alternativo PREDEF
 Profundidad de rebaje Q249 (valor incremental):
distancia entre la cara inferior de la pieza y la cara
superior del rebaje. El signo positivo realiza la
profundización en la dirección positiva del eje de la
hta. Campo de introducción -99999,9999 a
99999.9999
 Espesor del material
Q250 (valor incremental):
espesor de la pieza. Campo de introducción 0,0001 a
99999,9999
 Medida excéntrica Q251 (valor incremental): medida
de excentricidad de la herramienta; sacar de la hoja de
datos de la hta. Campo de introducción 0,0001 a
99999,9999
 Altura de corte Q252 (valor incremental): distancia
del canto inferior de la barra de taladrado a la cuchilla
principal; sacar de la hoja de datos de la hta. Campo
de introducción 0,0001 a 99999,9999
 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
 Avance de rebaje Q254: Velocidad de desplazamiento
de la hta. durante el rebaje en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU
 Tiempo de espera Q255: tiempo de espera en
segundos en la base de la profundización. Campo de
introducción 0 a 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
