132 Ciclos de mecanizado: Roscado / Fresado de rosca
4.8 FRESADO DE T
A
LADR
O DE R
O
SCA (ciclo 264, DIN/ISO:
G264)

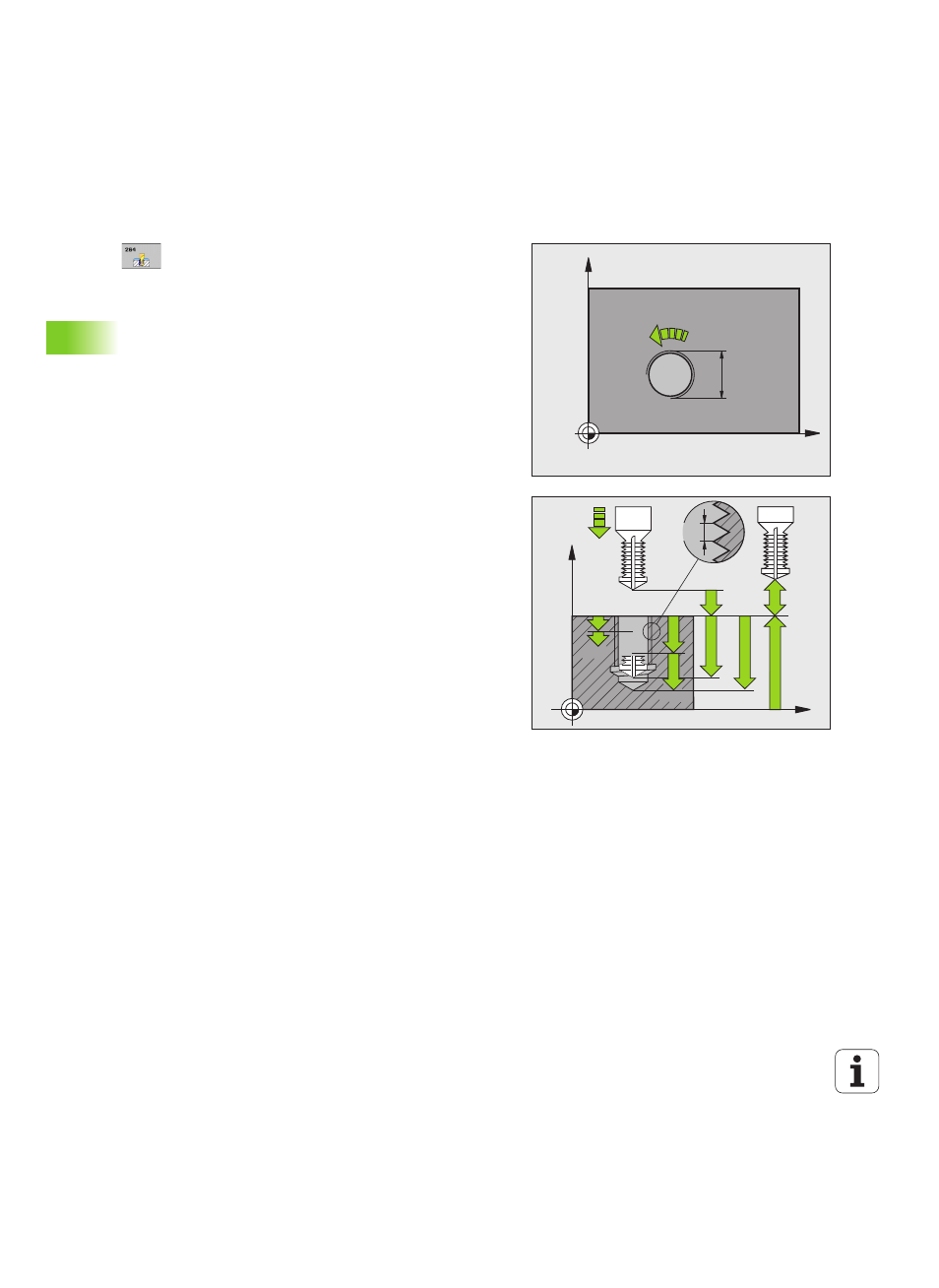

Parámetros de ciclo
 Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 hasta 99999,9999
 Paso de rosca
Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+ = rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 hasta
99999,9999
 Profundidad de taladrado
Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro. Campo de introducción -99999,9999 a
99999.9999
 Avance de preposicionamiento
Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX FAUTO,
PREDEF
 Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
 Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. Campo de
introducción 0 a 99999,9999. El TNC se desplaza en
un sólo paso de mecanizado a la profundidad total
cuando:
 El paso de profundización y la profundidad total son
iguales
 El paso de profundización es mayor a la profundidad
total
 Distancia de parada previa arriba
Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual. Campo de
introducción 0 a 99999,9999
 Profundidad de taladrado para la rotura de viruta
Q257 (incremental): Aproximación, después de la cual
el TNC realiza la rotura de viruta. Si se programa 0, no
se realiza la rotura de viruta. Campo de introducción 0
a 99999.9999 alternativo PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
