154 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras

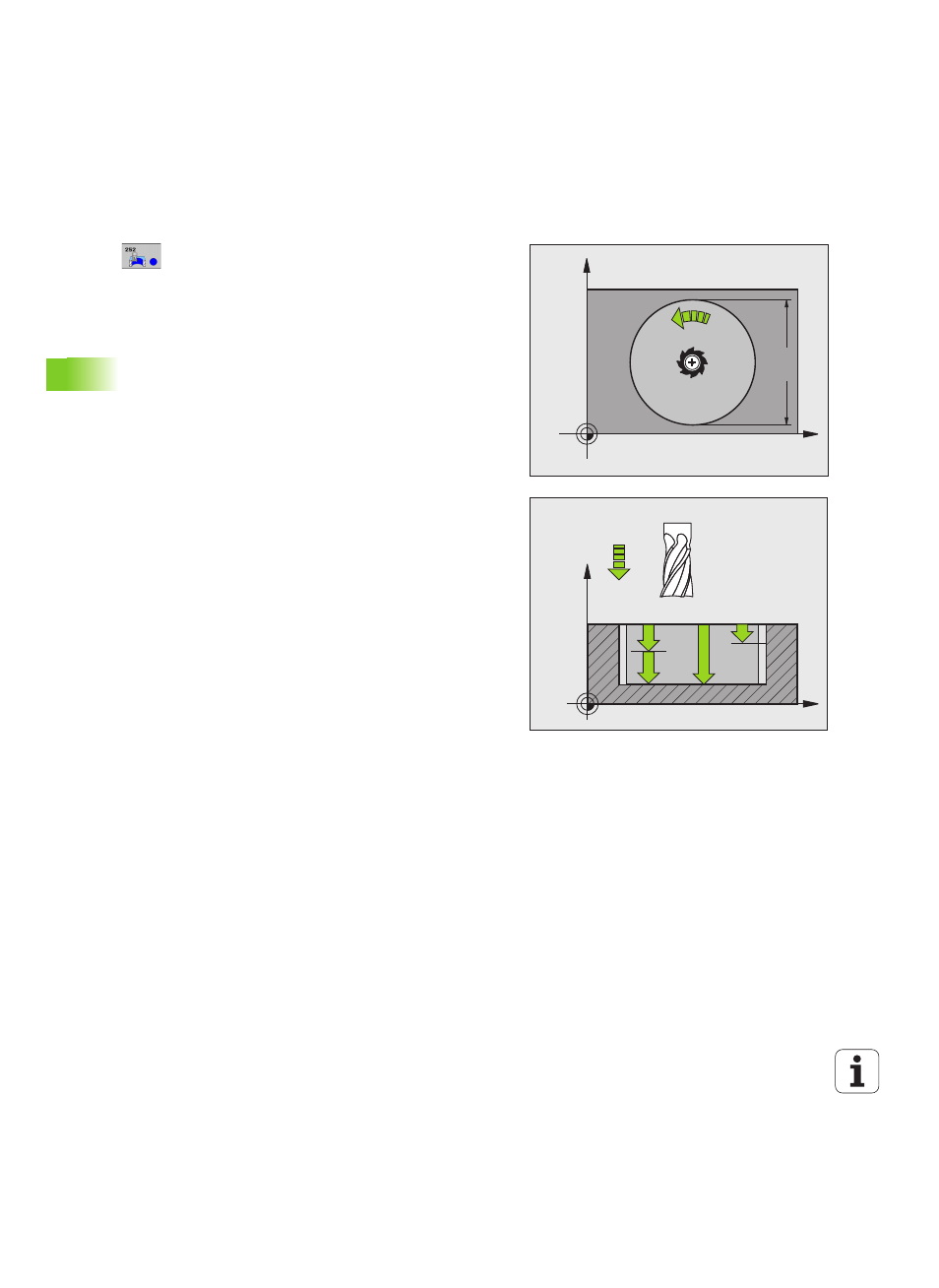

5.3 CAJERA CIR
C
ULAR (ciclo 252, DIN/ISO:
G252)
Parámetros de ciclo
 Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0 : Desbaste y Acabado
1 : Sólo Desbaste
2 : Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
 Diámetro del círculo Q223: Diámetro de la cajera
que se acaba de mecanizar. Campo de introducción 0
a 99999,9999
 Sobremedida acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado. Campo de introducción 0 a 99999,9999
 Avance fresado
Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
 Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera. Campo
de entrada -99999,9999 hasta 99999,9999
 Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
 Sobremedida de acabado en profundidad
Q369 (valor
incremental): Sobremedida de acabado para la
profundidad. Campo de introducción 0 a 99999,9999
 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo FAUTO, FU, FZ
 Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso.
Campo de introducción 0 a 99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
