18.1 Medición de la cinemática con
palpadores TS (opción
KinematicsOpt)
Nociones básicas
Las exigencias de precisión, especialmente en el campo del
mecanizado con 5 ejes, aumentan continuamente. De esta forma
pueden producirse partes complejas de forma exacta y con precisión
reproducible también a través de periodos de tiempo largos.

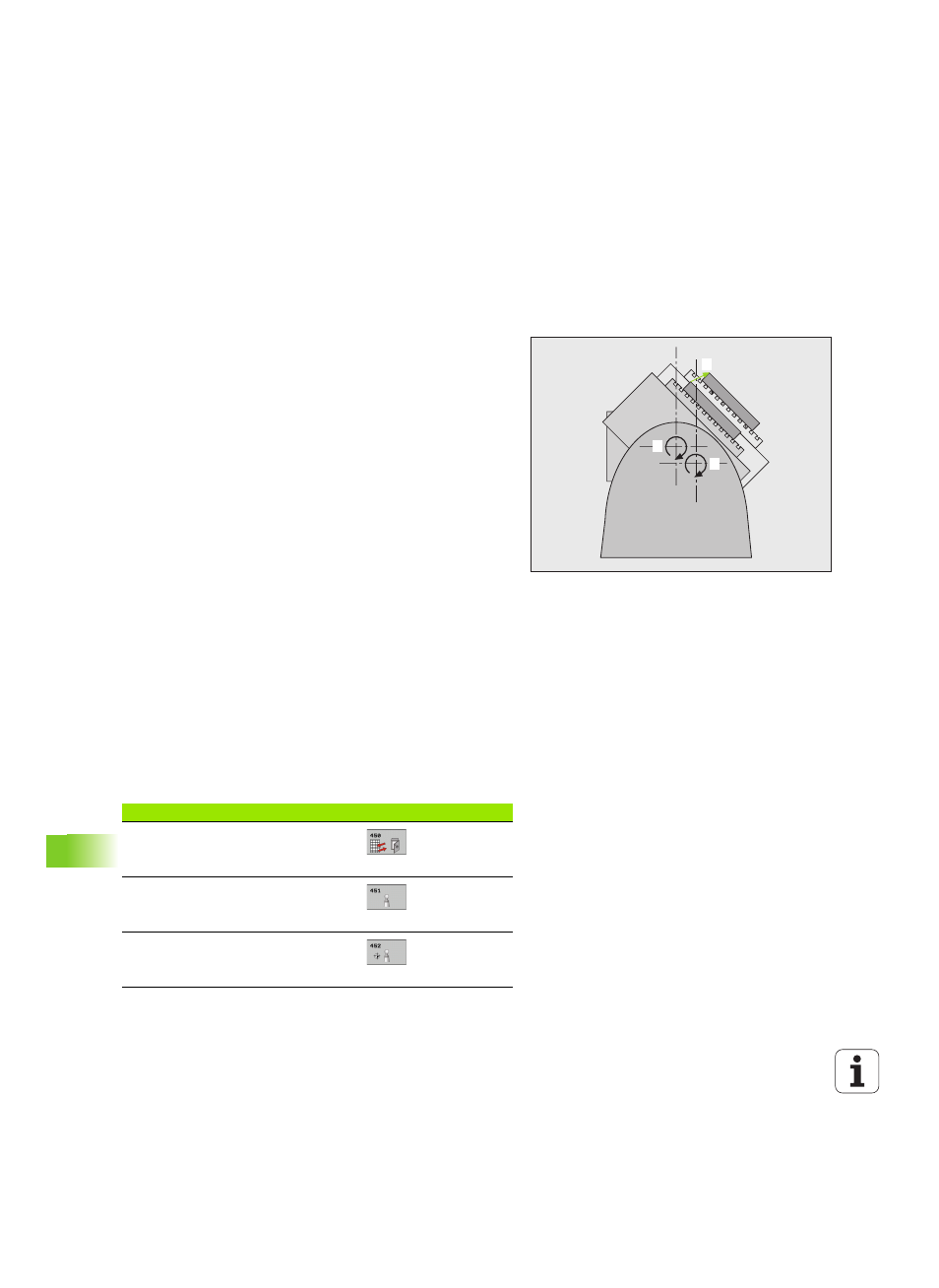

El motivo de las imprecisiones en el mecanizado de varios ejes es,
entre otros, las desviaciones entre el modelo cinemático guardadas en
el control numérico (ver figura a la derecha
1
), y los comportamientos
cinemáticos existentes en la máquina (ver figura a la derecha
2
). Estas
desviaciones generan un error en la pieza durante el posicionamiento
de los ejes giratorios (ver la figura a la derecha
3
). También es
necesario aproximarse lo máximo posible entre modelo y realidad.
La nueva función TNC KinematicsOpt es un elemento importante
que también ayuda a la hora de realmente incorporar estas complejas
exigencias: un ciclo de palpador 3D mide los ejes giratorios existentes
en la máquina de forma totalmente automática, independientemente
de si los ejes giratorios se han realizado mecánicamente como mesa
o como cabezal. Para ello se fija una bola de calibración en cualquier
lugar de la mesa de la máquina y se mide con la precisión definida por
el usuario. En la definición del ciclo solamente se determina por
separado el campo para cada eje giratorio que desee medir.
El TNC calcula la precisión de inclinación estática a partir de los valores
medidos. Con ello el software minimiza el error de posicionamiento
originado y memoriza automáticamente la geometría de la máquina al
final del proceso de medición en las constantes correspondientes de
la máquina de la tabla de cinemática.
Resumen
El TNC dispone de ciclos, con los que se puede asegurar, restaurar,
verificar y optimizar automáticamente la cinemática de la máquina:
1
2
3
Ciclo
Softkey
Página
450 GUARDAR CINEMATICA: para
restaurar y guardar automáticamente las
configuraciones de la cinemática
451 MEDICIÓN DE LA CINÉMATICA:
verificación y optimización automática
de las cinématicas de la máquina
452 COMPENSATION PRESET:
verificación y optimización automática
de la cinématica de la máquina
