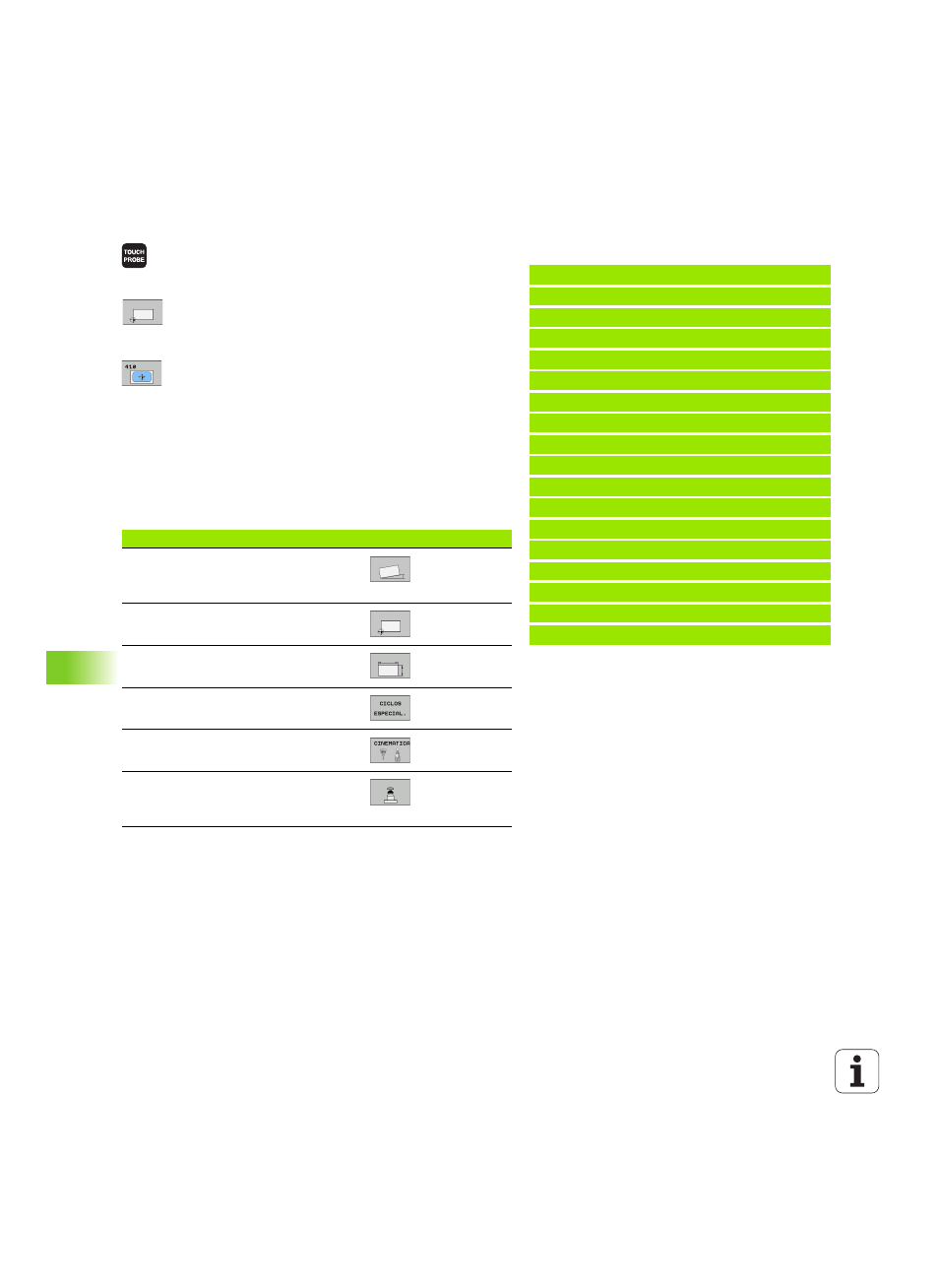

332 Trabajar con ciclos de palpación
13.1
Gener
alidades
sobr
e
los
ciclos
de
palpación
Definición de los ciclos de palpación en el modo de
funcionamiento Memorizar/editar programa
 En la carátula de softkeys se pueden ver,
estructuradas en grupos, todas las funciones de
palpación disponibles
 Selección de un grupo de ciclos de palpación, p.ej.
fijación del punto de referencia. Los ciclos para la
medición automática de herramientas, sólo están
disponibles si la máquina ha sido preparada para ello
 Selección del ciclo, p.ej. fijación del punto de
referencia en el centro de una cajera. El TNC abre un
diálogo y pregunta por todos los valores de
introducción; simultáneamente aparece en la mitad
derecha de la pantalla un gráfico en el cual aparecen
los parámetros a introducir en color más claro
 Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
 El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Ejemplo: Bloques NC
5 TCH PROBE 410 PTOREF RECTÁNGULO INTERNO
Q321=+50 ;CENTRO 1ER. EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;LONGITUD LADO 1
Q324=20 ;LONGITUD LADO 2
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DISTANCIA DE SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q305=10 ;Nº EN TABLA
Q331=+0 ;PUNTO REFERENCIA
Q332=+0 ;PUNTO REFERENCIA
Q303=+1 ;ENTREGA VALOR MEDICIÓN
Q381=1 ;PALPAR EJE TS
Q382=+85 ;1ª COORD. PARA EJE TS
Q383=+50 ;2ª COORD. PARA EJE TS
Q384=+0 ;3ª COORD. PARA EJE TS
Q333=+0 ;PUNTO REFERENCIA
Grupo de ciclo de medición Softkey Página
Ciclos para el registro automático y
compensación de una posición inclinada
de la pieza
Página 338
Ciclos para la fijación automática del
punto de referencia
Página 360
Ciclos para control automático de la
pieza
Página 414
Ciclos de calibrado, ciclos especiales Página 464
Ciclos para la medición automática de la
cinemática
Página 480
Ciclos para medición automática de la
herramienta (autorizado por el fabricante
de la máquina)
Página 512
