160 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.4
FRESADO
DE
RANURA
S
(ciclo
253,
DIN/ISO:
G253)

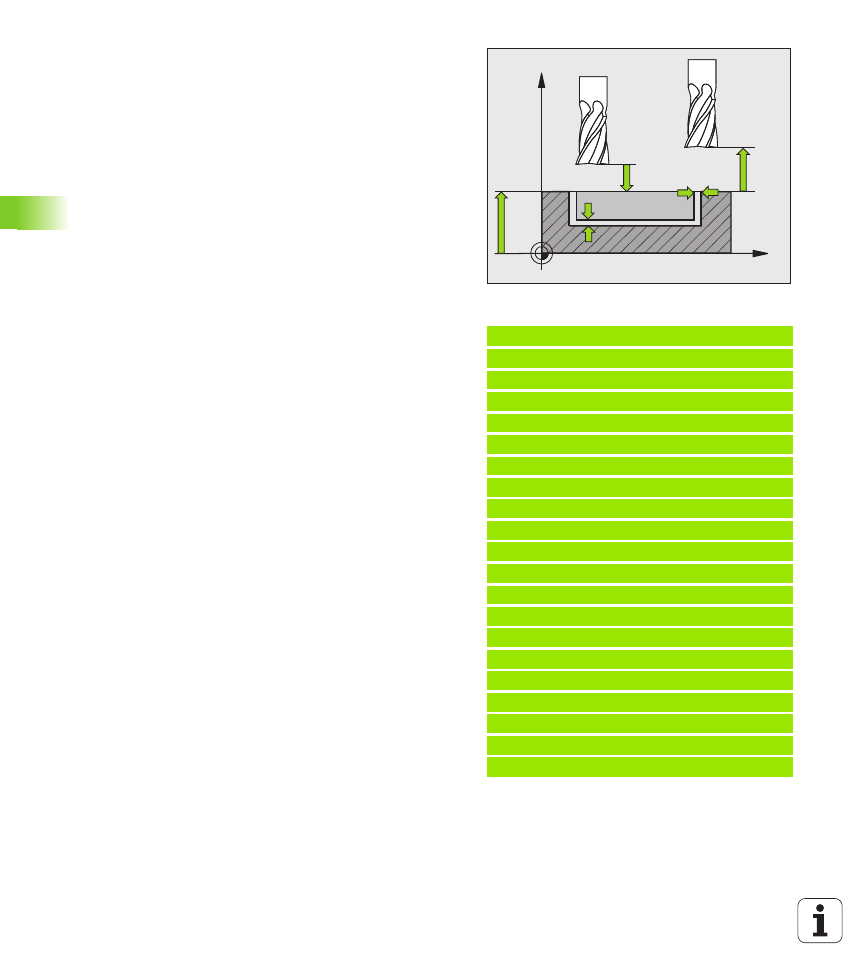

 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de introducción -99999,9999 a
99999.9999
 2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Estrategia de profundización Q366: Tipo de
estrategia de profundización
 0 = profundización vertical Independientemente del
ángulo de profundización ANGLE definido en la tabla
de la herramienta, el TNC profundiza
perpendicularmente
 1 = profundización en forma de hélice En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error. Sólo profundizar de forma helicoidal, si hay
suficiente espacio
 2 = profundización pendular. En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
 Alternativo PREDEF
 Avance acabado
Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU, FZ
 Referencia avance (0 a 3)
Q439: Selección de a que
está referido el avance programado
 0 = El avance se refiere a la trayectoria del punto
central de la herramienta
 1 = El avance se refiere, únicamente en el lado de
alisado, a la cuchilla de la herramienta, en el resto a
la trayectoria del punto central
 2 = El avance se refiere, en el lado de alisado y en
el lado de alisado, a la cuchilla de la herramienta, en
el resto a la trayectoria del punto central
 3 = El avance se refiere básicamente siempre a la
cuchilla de la herramienta, de lo contrario se refiere
a la trayectoria del punto central
Ejemplo: Bloques NC
8 CYCL DEF 253 FRESADO DE RANURAS
Q215=0 ;TIPO DE MECANIZADO
Q218=80 ;LONGITUD DE LA RANURA
Q219=12 ;ANCHO DE RANURA
Q368=0.2 ;SOBREMEDIDA LATERAL
Q374=+0 ;ANGULO DE GIRO
Q367=0 ;POSICIÓN DE LA RANURA
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
Q439=0 ;REFERENCIA AVANCE
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
