HEIDENHAIN iTNC 530 253
9.1
Ciclos
SL
con
fór
m
ulas
de
cont
or
no
complejas
Contornos superpuestos
El TNC tiene en cuenta fundamentalmente un contorno programado
como cajera. Con las funciones de la fórmula del contorno es posible
transformar un contorno en una isla
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.

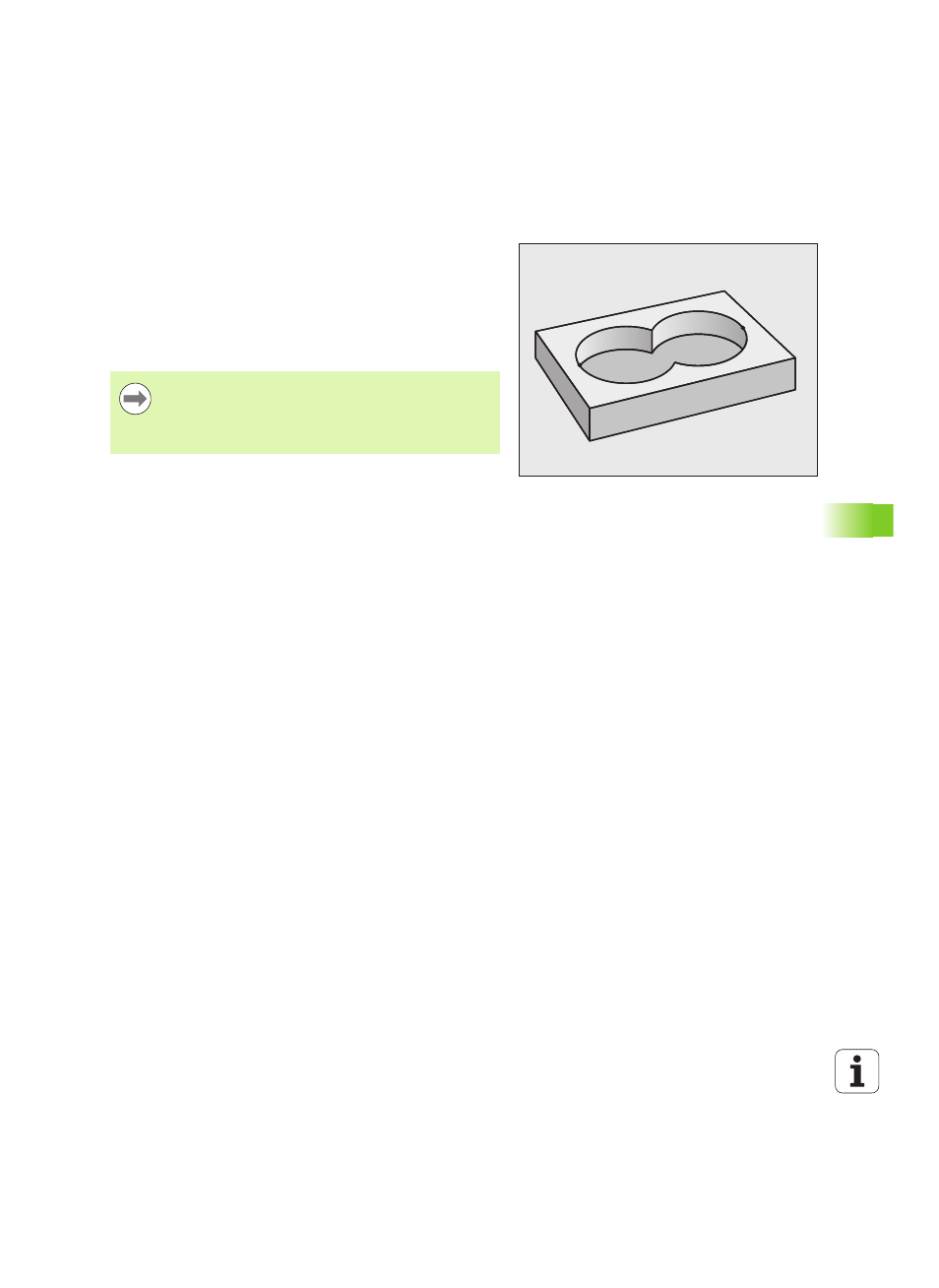

Subprogramas: Cajeras superpuestas
Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S1 y S2, de forma que no hay
que programarlos.
Las cajeras se han programado como círculos completos.
A
B
Los siguientes ejemplos de programación son programas
de descripción del contorno, los cuales se definen en un
programa de definición del contorno. El programa de
defición del contorno se llama a través de la función SEL
CONTOUR
en el mismo programa principal.
